创建大盘

大盘是将已配置好的数据源,集中在一个页面上以报表形式呈现。大盘只用于数据展现,没有预警功能。配置大盘时,可根据业务需要、数据源类型,选择不同的报表类型。

目前,实时监控支持以下报表类型,具体配置方法,详见各报表类型说明。

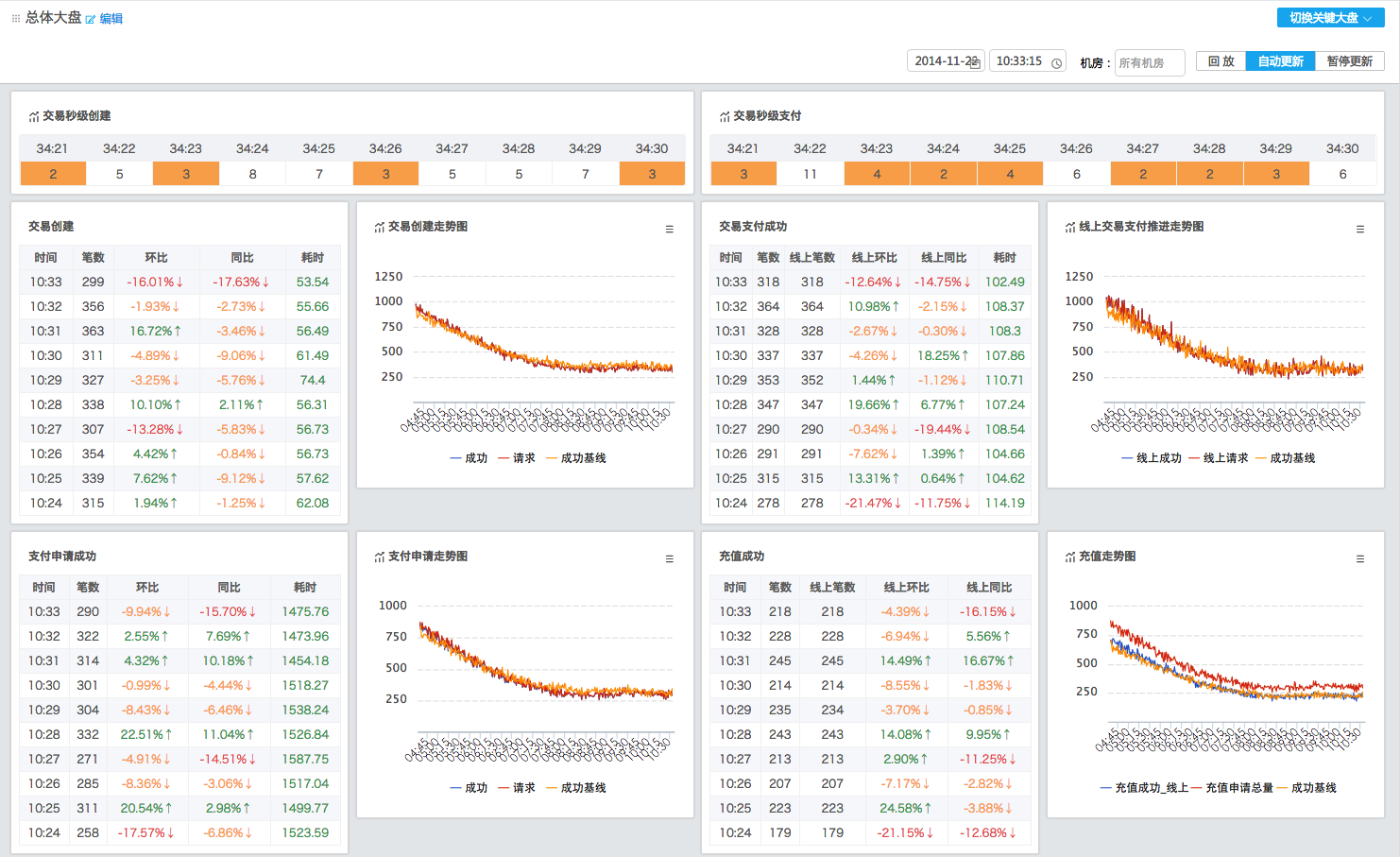

下文介绍如何通过自定义监控配置大盘。下图是一个业务的 总体大盘 示例。

2

操作步骤

  1. 进入控制台,单击左侧导航栏中的 自定义监控

  2. 自定义监控 页面,单击 新增

  3. 常用 标签页下,单击 大盘,进入大盘的配置页面。

    1
  4. 输入大盘名称,在 大盘布局 中,单击 新增报表,开始配置报表。大盘是由报表组成的,配置大盘就是完成一个个报表的配置,一个报表主要由以下几部分组成:

    • 报表名称:必填,自定义报表名称。

    • 报表外部链接:可选。报表的辅助 URL。设置完成后,将展示在报表名右侧。

    • 宽度:必填,报表宽度。每一行为 12 个宽度,填写 12 就是一行显示 1 个报表,填写 6 就是一行显示 2 个报表,以此类推。在总体大盘中,第一行的 2 个秒级报表的宽度均为 6 。

      1
    • 高度:可选。报表的高度,单位为像素。如果不填写,系统将根据内容自适应高度。

    • 报表类型:选择报表展现的样式。

    • 数据源:选择报表类型后,会出现 数据源 选项。报表数值列的数据来源,支持多选。单击 数据源,弹出数据源选择页面,选中需要添加的数据源。

      1
    • 数值列:可选。报表的列内容的配置,根据不同的报表类型确定是否需要填写。

      单击 增加数值列智能生成数值列 添加数值列,其中部分数据源支持智能生成数值列数值添加,单击 智能生成数值列 后会自动配置数值列。

      如下图 交易创建 报表是 最近 10 分钟表格 的报表类型,由 5 个数值列组成。交易创建走势图 报表是 趋势图 报表类型,由 3 个数值列组成。

      单击 增加数值列,在弹出的数值列窗口中配置数值列内容。配置完毕后,单击 确定 保存。

      • 一级表头:用于将几列数值统一标示名称,如下图 总体 就是一级表头。

        1
      • 列名:用于描述数值的名称。如上图的“请求”、“成功”等。

      • 取值函数:用于配置数值的计算方法。这里提供了以下 14 种取值函数,可以直接显示,也可以配置二个数据源计算得出数值。

        1
      • 数值格式化:指设定数值的小数位数(如只取小数点后 2 位等、百分号形式等)。

      • 告警函数:是指设定数值在报表上用不同色,体现数据告警情况。橙色阈值红色阈值 表示参数值超出或低于该阈值时,报表上的数值显示橙色或红色。

        1

        下图报表中,环比及同比数值列就是配置了报警函数后的效果。

      • 诊断链接:输入异常数据的诊断页面链接。设置完成后,在大盘报表数据右边会出现问号图标,单击图标后可跳转到链接页面。

    • 展示时间长度:展示时间区间,单位为秒。若不填写,则为默认时间长度。如“最近 10 分钟表格”报表类型,默认显示 10 分钟的数据,如果填写 300,显示 5 分钟(即 300 秒)的数据。

    • 展示时间粒度:展示时间粒度,单位为秒。若不填写,则为默认时间粒度。

  5. (可选)配置完报表后,可根据需要执行如下操作:

    • 复制:单击 复制此报表 即可复制一个。

    • 调试:单击 调试预览报表 即可调试并预览报表配置效果。

    • 删除:单击 删除此报表

    • 新增:单击 新增报表 配置更多报表。

  6. 配置完毕后,单击 提交 完成大盘配置。

下面介绍不同的报表类型的样式及配置操作。

最近 10 分钟表格

最近 10 分钟表格的样式为报表左侧为时间列,仅显示 10 分钟的数据。支持配置 分钟统计/无 Key分钟统计/多 Key常用服务指标 等类型的数据源。下图为最近 10 分钟表格报表样式。

配置最近 10 分钟表格时,需要注意 时间 列必须配置,以下为数值列的配置页面:

1

以上具体各项的配置说明,可参考 配置操作

趋势图

趋势图支持配置 分钟统计/无 Key分钟统计/多 Key常用服务指标秒级统计/无 Key 等类型的数据源。趋势图的展现样式如下图所示。

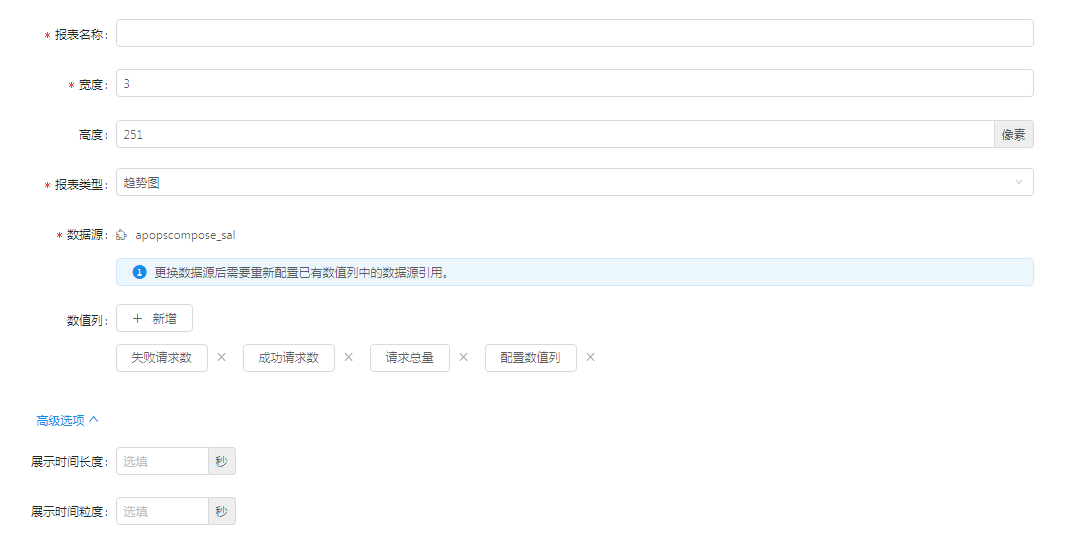

趋势图可支持配置多个走势线,只需在配置页面中添加数值列,就可实现多走势线的展示。上图中就是配置了 3 个数值列,显示出 3 条走势线。趋势图配置页面见下图。

1

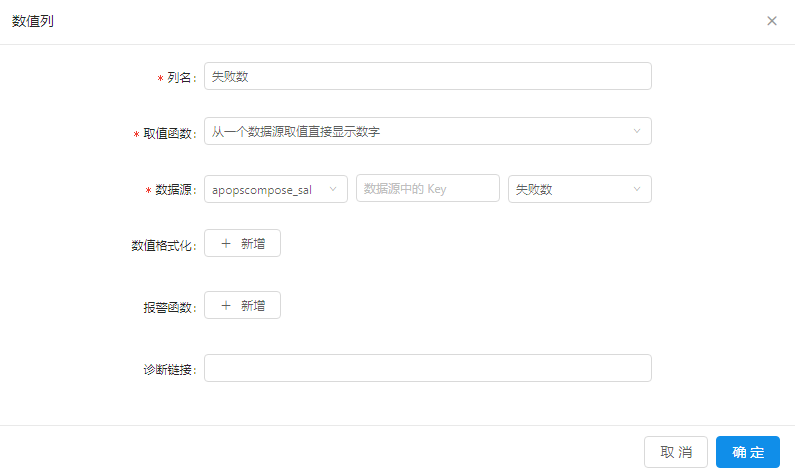

上图数据源选择的是常用服务指标的数据源,以下为此类数值列的配置页面:

1

配置常用服务指标类型数据源的数值列时,必须填写 数据源中的 Key。这里的 key 指常用服务指标统计的 总量成功量成功率总平均耗时 以及 失败量

1

以上具体各项的配置说明,可参考 配置操作

当前分钟多 Key 竖铺表格和多分钟多 Key 竖铺表格

当前分钟多 Key 竖铺表格和多分钟多 Key 竖铺表格支持分钟统计/多 Key 或常用服务指标带列值分组的数据源的展现。

  • 当前分钟多 Key 竖铺表格

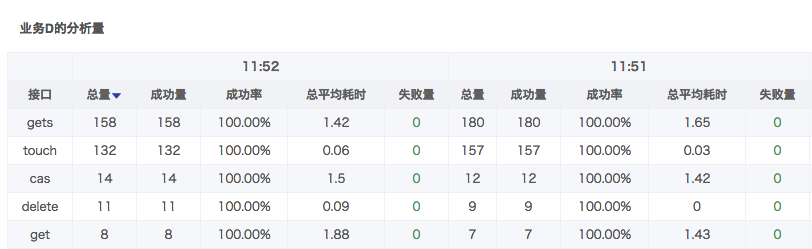

    下图为当前分钟多 Key 竖铺表格报表样式。

    1

    以下为当前分钟多 Key 竖铺表格报表配置页面。配置页面上 Key 标题 指在大盘中数据源 列值分组 的列名,以上表样就是在 Key 标题 上配置了 接口

    1

  • 多分钟多 Key 竖铺表格

    下图为多分钟多 Key 竖铺表格报表样式。

    1

    多分钟多 Key 竖铺表格的配置页面可参考当前分钟多 Key 竖铺表格。

具体各项的配置说明,可参考 配置操作

最近 10 分钟多 Key 表格

最近 10 分钟多 Key 表格是类似于多分钟多 Key 竖铺表格的转置显示,即:时间放在左列,列值分组中的 Key 放到报表上第一行显示。可支持分钟统计/多 Key 或常用服务指标带列值分组的数据源配置。下图为最近 10 分钟多 Key 表格报表样式:

1

表格配置方法与多分钟多 Key 竖铺表格类似,配置页面如下。

1

以上具体各项的配置说明,可参考 配置操作

秒级表格

秒级表格仅支持秒级统计/无 Key 数据源的展现。秒级表格的报表样式及数据源配置页面如下图所示。

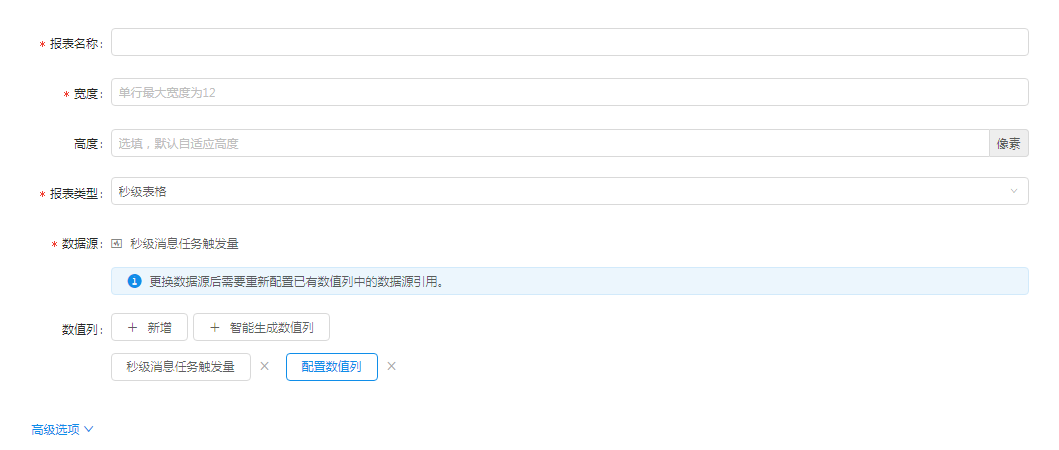

秒级表格的配置页面如下所示。秒级统计/无 Key 数据源支持智能生成数据列。这里的 报表名宽度高度数据源数值列 等配置类同于 最近 10 分钟表格 中的操作。

1

秒级多 Key 表格

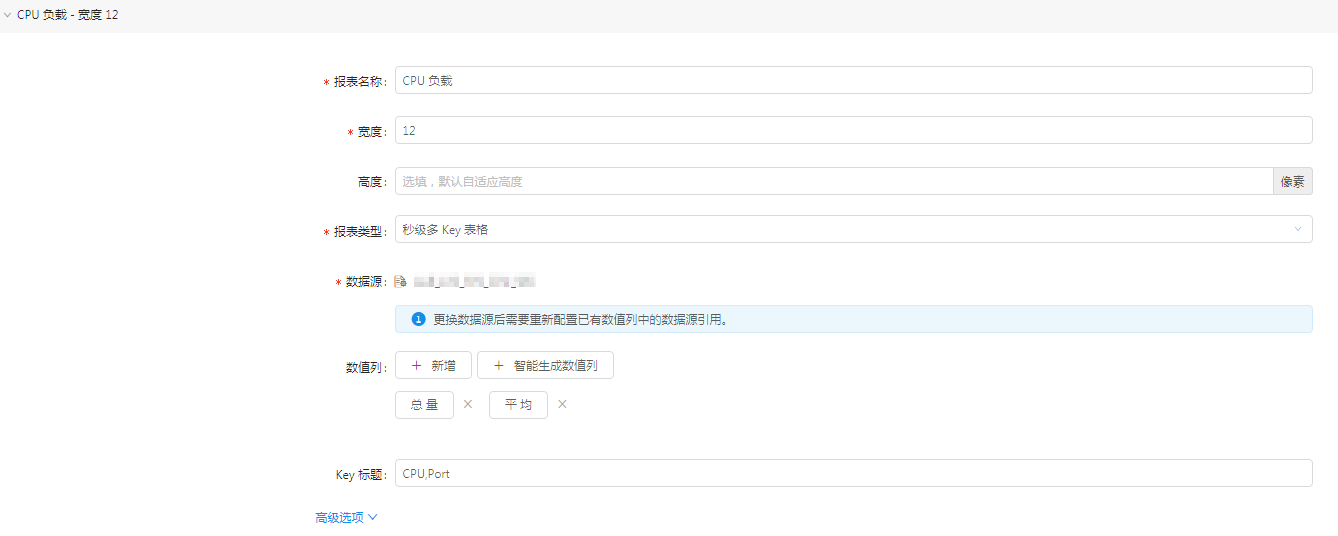

秒级多 Key 表格仅支持 秒级统计/多 key 数据源的展现。其报表配置方法与分钟多 Key 表格类似,配置页面如下。

1

Key 横竖 MAP 表格(高级)

Key 横竖 MAP 表格(高级)是分钟统计/多 Key 和常用服务指标带列值分组类型的数据源,更高级的个性化报表设置。

下图是一个分钟统计/多 Key 类型的数据源表格。

1

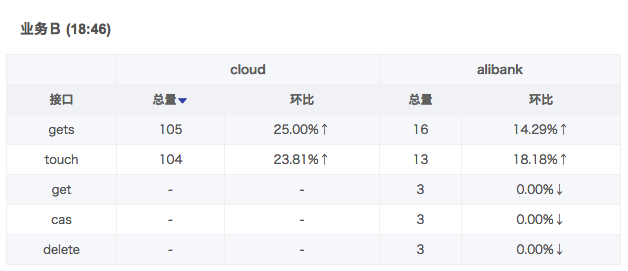

可以通过 Key 横竖 MAP 表格(高级)将 方法 列在左侧隐去,并将 方法 列中的 Key 显示到报表上方(即报表第一行)。样式如下:

1

具体的配置方法如下:

  1. 隐藏左侧 方法 列:在 Key 隐藏 中设定,填写需要隐藏列的序号,比如:隐藏第一列则填写 0,隐藏第二列则填写 1,隐藏第一列和第三列则填写 0,2

  2. 方法 列名配置到报表上方:通过数值列配置页面中的 Key 值补充 项配置。如下图所示,新数值列是显示 方法 的其中一个 Key “cloud”的数值,所以填入 .,cloud. 表示 接口 列的 Key 不做筛选。按照此步骤依次配置其他方法即可。

    1

常用业务表格

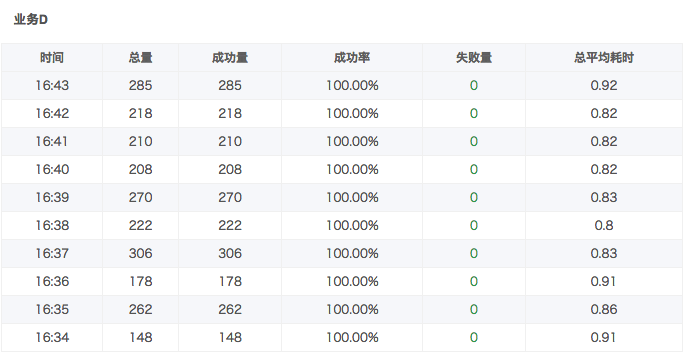

常用业务表格只支持常用服务指标不带列值分组的数据源的展现。下图为此类型的报表样式及配置页面。

1

常用业务表格特用于常用服务指标无列值分组类型的数据源,所以此类报表无需配置数值列,数值列默认为 6 列(如上图)。如果只需要显示其中几列,可以用最近 10 分钟表格类型来配置。

1

以上具体各项的配置说明,可参考 配置操作

应用错误 Top

应用错误 Top 报表用于展现站内错误量最高的前 10 个应用。此类型报表无需配置数据源和数值列。

报表样式如下:

1

Top 数据源系列表格

Top 数据源系列表格支持单笔数据 Top 与分钟统计 Top 两种数据源的展现,下图为此类型表格样式。

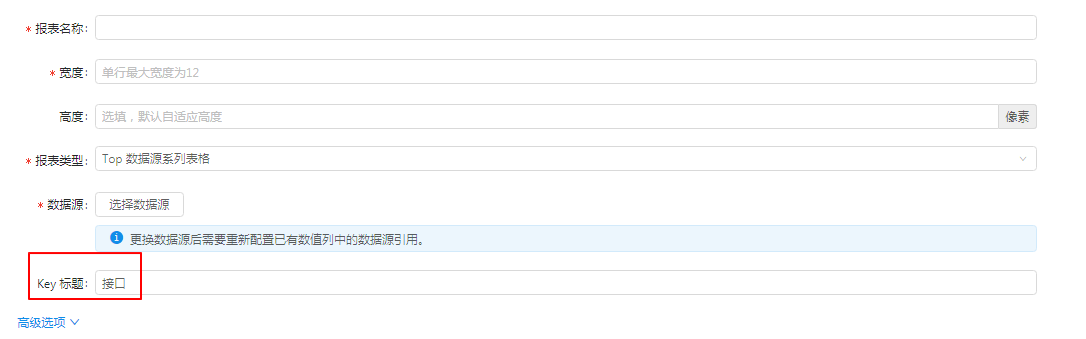

Top 数据源系列表格的配置页面上 Key 标题 指在大盘中数据源 列值分组 的列名,必填。如上图所示,Key 标题 上配置了“接口”。配置页面如下。

1

应用监控相关报表

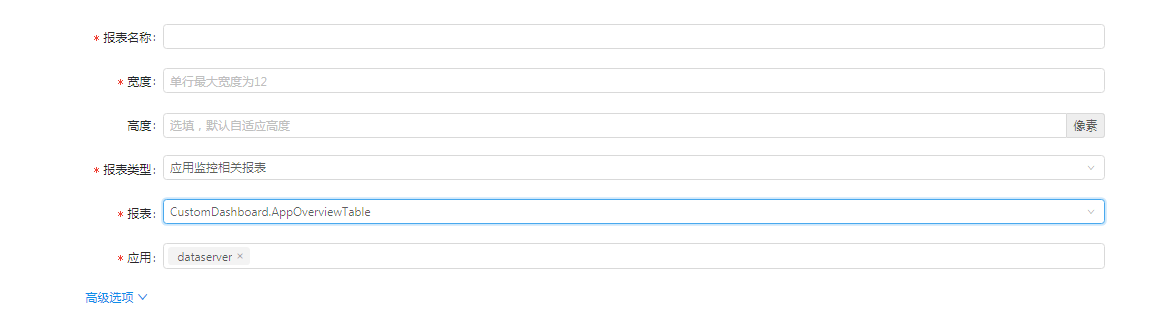

将应用监控相关报表自定义配置到大盘里,配置页面如下。

1

数据归档报表

数据归档报表支持归档统计产品的展现,表格样式如下图所示:

1

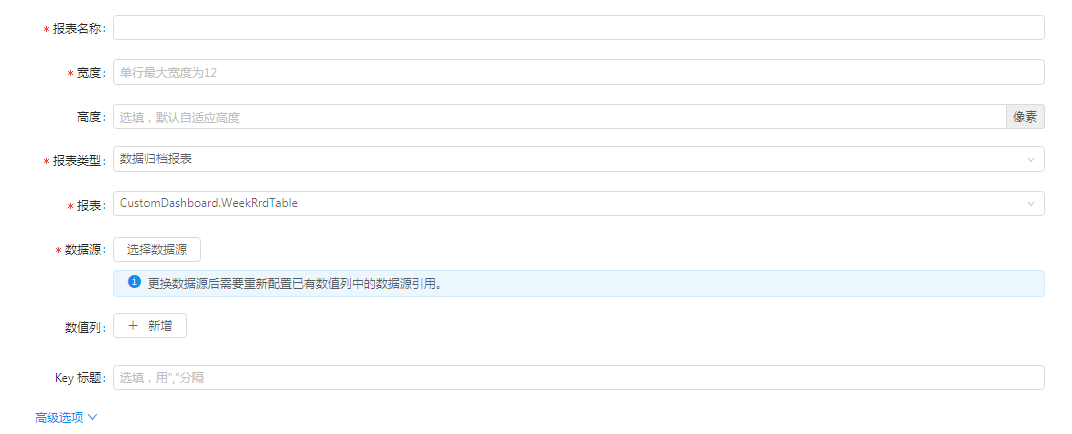

数据归档报表的配置页面如下所示:

注意

配置数据归档报表时,务必选取 报表。其它配置,参考 常用业务表格

1
