在gn5或gn5i实例中安装GRID驱动

如果您的GPU实例需要OpenGL图形支持，必须在实例上安装GRID驱动。阿里云ECS gn5或gn5i实例自带的Nvidia GPU计算卡（如P100、P4等）因为NVIDIA GRID License而限制了GPU图形功能，您可以使用NVIDIA官方发布的试用版GRID驱动满足使用OpenGL图形功能的需求。本文介绍如何在Linux GPU实例上安装GRID驱动并搭建桌面显示环境。

本文介绍了以下操作系统的安装方法：

• Ubuntu 16.04
• CentOS 7.3

Ubuntu 16.04

这部分以Ubuntu 16.04 64-bit为例，说明如何安装GRID驱动。

前提条件

您需要创建一台gn5或gn5i实例，具体操作，请参考 创建ECS实例，实例必须能访问公网。

说明：建议您选择 公共镜像 中的镜像。尽量不要选择 镜像市场 中预装NVIDIA驱动的镜像，否则实例创建成功后您必须禁用Nouveau驱动。禁用Nouveau的方法如下：在/etc/modprobe.d目录下创建一个nouveau.conf文件，添加 blacklist nouveau。

在本地机器上已经安装了VNC连接软件，比如本示例中使用的VNC Viewer。

安装GRID驱动

按以下方式安装GRID驱动：

1. 远程连接Linux实例。

2. 依次运行以下命令升级系统并安装KDE桌面。

   apt-get update
   apt-get upgrade
   apt-get install kubuntu-desktop

3. 运行 reboot 重启系统。

4. 再次 远程连接Linux实例，并运行以下命令下载并解压NVIDIA GRID驱动包。
   NVIDIA GRID驱动包里包括GRID相关文档和多个系统的GRID驱动，其中，NVIDIA-Linux-x86_64-384.73-grid.run是LINUX GRID驱动。

   wget https://griddownloads.nvidia.com/flex/GRID5.0/NVIDIA-GRID-RHEL-7-384.73-385.41.zip
   unzip NVIDIA-GRID-RHEL-7-384.73-385.41.zip

5. 依次运行以下命令，并按界面提示安装NVIDIA GRID驱动。

   chmod 777 NVIDIA-Linux-x86_64-384.73-grid.run
   ./NVIDIA-Linux-x86_64-384.73-grid.run

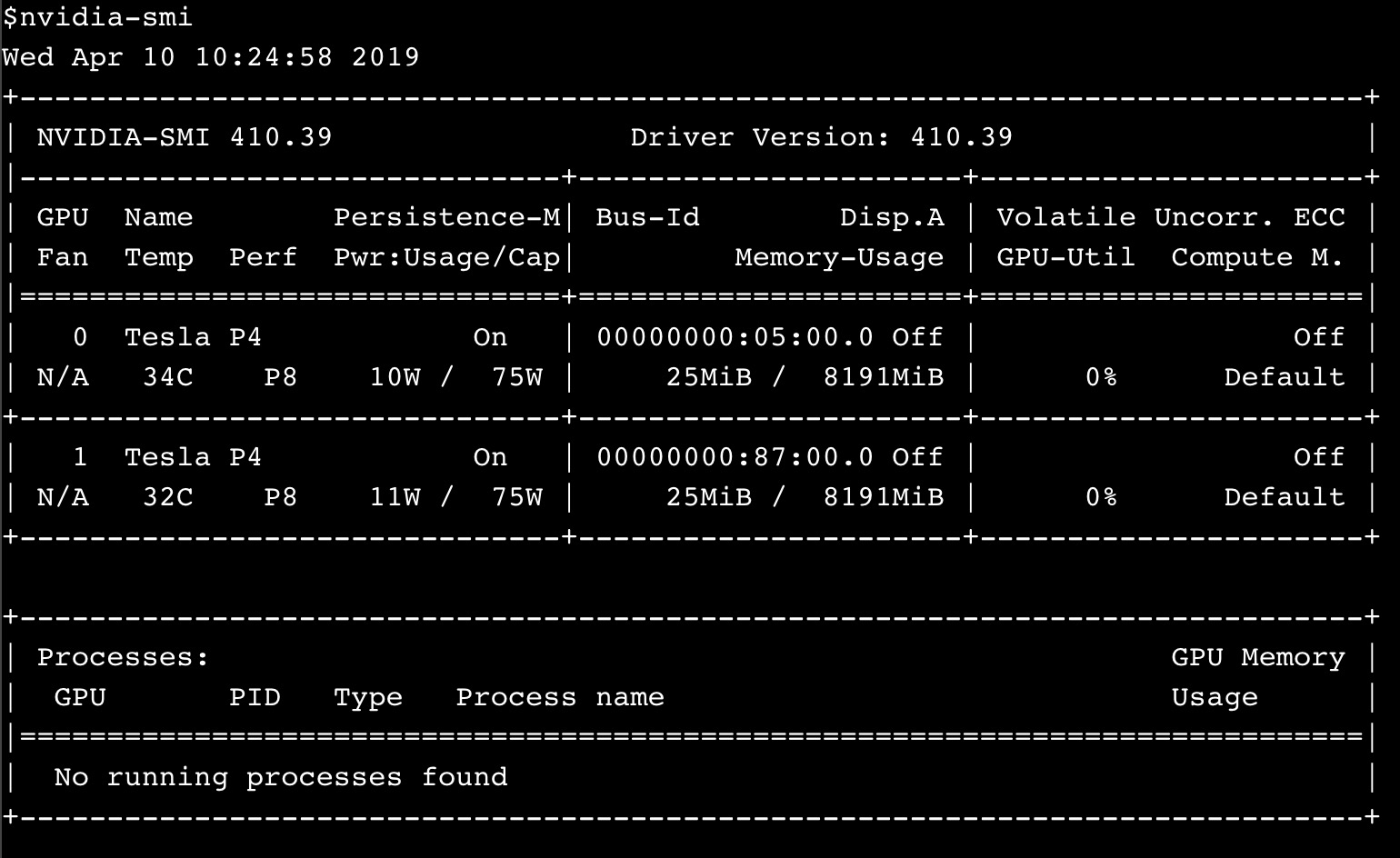

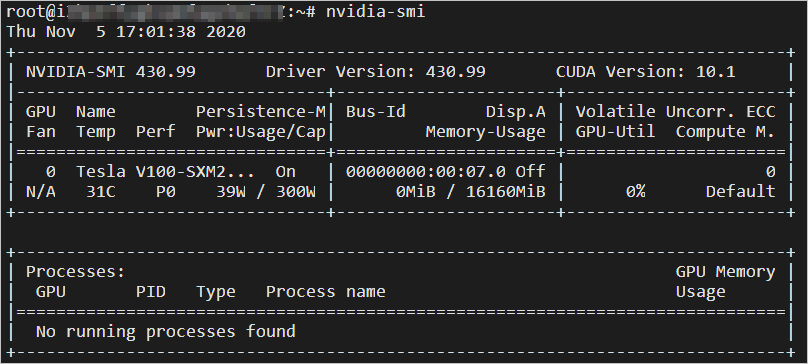

6. 运行命令 nvidia-smi 测试驱动是否安装成功。如果返回以下类似结果，说明驱动已经成功安装。


7. 按以下步骤添加License Server，激活License：

   1. 切换到/etc/nvidia：cd /etc/nvidia。
   2. 建gridd.conf文件：cp gridd.conf.template gridd.conf。
   3. 在gridd.conf文件中添加如下所示的License Server信息：

      ServerAddress=116.62.19.179
      ServerPort=7070
      FeatureType=2
      EnableUI=TRUE

8. 运行命令安装x11vnc。

   apt-get install x11vnc

9. 运行命令 lspci | grep NVIDIA 查询GPU BusID。如本示例中查询到的GPU BusID为 00:07.0。

10. 配置X Server环境并重启：

    1. 运行命令 nvidia-xconfig --enable-all-gpus --separate-x-screens。
    2. 编辑/etc/X11/xorg.conf，在 Section "Device" 段添加GPU BusID，如本示例中为 BusID "PCI:0:7:0"。

    3. 运行 reboot 重启系统。

测试GRID驱动

按以下步骤测试GRID驱动：

1. 运行命令安装GLX测试程序。

   apt-get install mesa-utils

2. 运行命令 startx 启动X Server。

   说明：

   • 如果没有 startx 命令，执行 apt-get install xinit 安装。
   • startx 启动时可能会提示 hostname: Name or service not known。经过验证这个提示不会影响X Server启动。您可以运行命令 hostname 查得主机名后，再修改/etc/hosts文件，将 127.0.0.1 后的 hostname 改为本机的hostname。


3. 开启一个新的SSH客户端终端，运行命令启动x11vnc。

   x11vnc -display :1

   如果看到如下图所示的信息，表示x11vnc已经成功启动。此时，您能通过VNC Viewer等VNC远程连接软件连接实例。


4. 登录ECS控制台，在实例所在安全组中 添加安全组规则 允许TCP 5900端口的入方向访问。

5. 在本地机器上，使用VNC Viewer等VNC远程连接软件，通过 实例公网IP地址:5900 连接实例，进入KDE桌面。

6. 按以下步骤使用glxinfo命令测试GRID驱动：

   1. 开启一个新的SSH客户端终端。
   2. 运行命令 export DISPLAY=:1。
   3. 运行命令 glxinfo –t 列出当前GRID驱动支持的配置。

7. 按以下步骤使用 glxgears 命令测试GRID驱动：

   1. 在KDE桌面上，右键单击桌面，单击 Run Command。
   2. 运行 glxgears 启动齿轮图形测试程序。

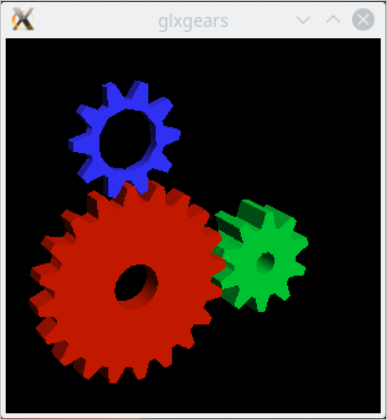

      如果出现如下图所示的窗口，表明GRID驱动正常工作。


CentOS 7

这部分以CentOS 7.3 64-bit公共镜像为例，说明如何安装GRID驱动。

前提条件

您需要创建一台gn5或gn5i实例，具体操作，请参考 创建ECS实例，实例必须能访问公网。

在本地机器上已经安装了VNC连接软件，比如本示例中使用的VNC Viewer。

安装GRID驱动

按以下方式安装GRID驱动：

1. 远程连接Linux实例。

2. 依次运行以下命令升级系统并安装KDE桌面。

   yum update
   yum install kernel-devel
   yum groupinstall "KDE Plasma Workspaces"

3. 运行 reboot 重启系统。

4. 再次 远程连接Linux实例，并运行以下命令下载并解压NVIDIA GRID驱动包。
   NVIDIA GRID驱动包里包括GRID相关文档和多个系统的GRID驱动，其中，NVIDIA-Linux-x86_64-384.73-grid.run是LINUX GRID驱动。

   wget https://griddownloads.nvidia.com/flex/GRID5.0/NVIDIA-GRID-RHEL-7-384.73-385.41.zip
   unzip NVIDIA-GRID-RHEL-7-384.73-385.41.zip

5. 按以下操作关闭nouveau驱动。

   1. 运行 vim /etc/modprobe.d/blacklist.conf，添加 blacklist nouveau。
   2. 运行 vim /lib/modprobe.d/dist-blacklist.conf，添加以下内容。

      blacklist nouveau
      options nouveau modeset=0

   3. 运行 mv /boot/initramfs-$(uname -r).img /boot/initramfs-$(uname -r)-nouveau.img。
   4. 运行 dracut /boot/initramfs-$(uname -r).img $(uname -r)。

6. 运行 reboot 重启系统。

7. 依次运行以下命令，并按界面提示安装NVIDIA GRID驱动。

   chmod 777 NVIDIA-Linux-x86_64-384.73-grid.run
   ./NVIDIA-Linux-x86_64-384.73-grid.run

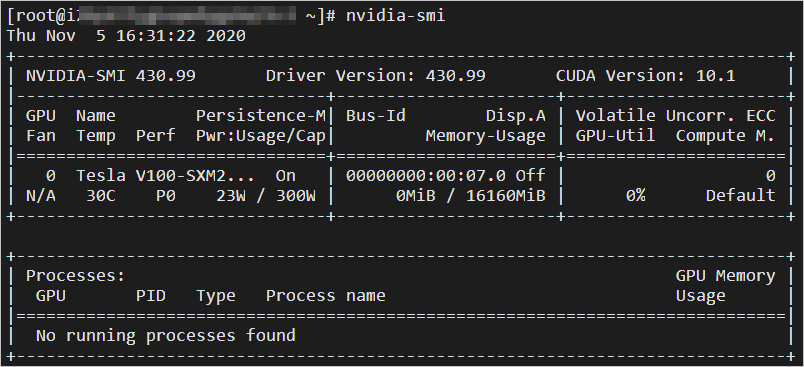

8. 运行命令 nvidia-smi 测试驱动是否安装成功。如果返回以下类似结果，说明驱动已经成功安装。


9. 按以下步骤添加License Server，激活License：

   1. 切换到/etc/nvidia：cd /etc/nvidia。
   2. 建gridd.conf文件：cp gridd.conf.template gridd.conf。
   3. 在gridd.conf文件中添加如下所示的License Server信息：

      ServerAddress=116.62.19.179
      ServerPort=7070
      FeatureType=2
      EnableUI=TRUE

10. 安装x11vnc。

    yum install x11vnc

11. 运行命令 lspci | grep NVIDIA 查询GPU BusID。如本示例中查询到的GPU BusID为 00:07.0。

12. 配置X Server环境：

    1. 运行命令 nvidia-xconfig --enable-all-gpus --separate-x-screens。
    2. 编辑/etc/X11/xorg.conf，在 Section "Device" 段添加GPU BusID，如本示例中为 BusID "PCI:0:7:0"。


13. 运行 reboot 重启系统。

测试GRID驱动

按以下步骤测试GRID驱动：

1. 运行命令 startx 启动X Server。

2. 开启一个新的SSH客户端终端，运行命令启动x11vnc。

   x11vnc -display :0

   如果看到如下图所示的信息，表示x11vnc已经成功启动。此时，您能通过VNC Viewer等VNC远程连接软件连接实例。


3. 登录ECS管理控制台，在实例所在安全组中 添加安全组规则 允许TCP 5900端口的入方向访问。

4. 在本地机器上，使用VNC Viewer等VNC远程连接软件，通过 实例公网IP地址:5900 连接实例，进入KDE桌面。

5. 按以下步骤使用glxinfo命令测试GRID驱动：

   1. 开启一个新的SSH客户端终端。
   2. 运行命令 export DISPLAY=:0。
   3. 运行命令 glxinfo –t 列出当前GRID驱动支持的配置。

6. 按以下步骤使用 glxgears 命令测试GRID驱动：

   1. 在KDE桌面上，右键单击桌面，单击 Run Command。
   2. 运行 glxgears 启动齿轮图形测试程序。
      如果出现如下图所示的窗口，表明GRID驱动正常工作。
