创建Web应用

更新时间:
一键部署

Web可视化开发工具通过Web应用编辑器,帮助您开发一个基于网页的控制界面,无需编写代码,十分的方便快捷。

操作步骤

  1. 创建项目。具体操作,请参见普通项目

  2. 在项目主页页面的项目开发下,选择Web应用

  3. 单击应用列表上方的新建

  4. 新建Web应用对话框中,填入应用名称和描述,单击确认

    新建应用

    参数

    描述

    应用名称

    设置应用名称。支持中文汉字、英文大小写字母、数字、下划线(_)、短划线(-)和英文圆括号(());必须以中文汉字、英文字母或数字开头;长度不超过30个字符(一个中文汉字算一个字符)。

    描述

    描述该应用。长度不超过100字符(一个中文汉字算一个字符)。

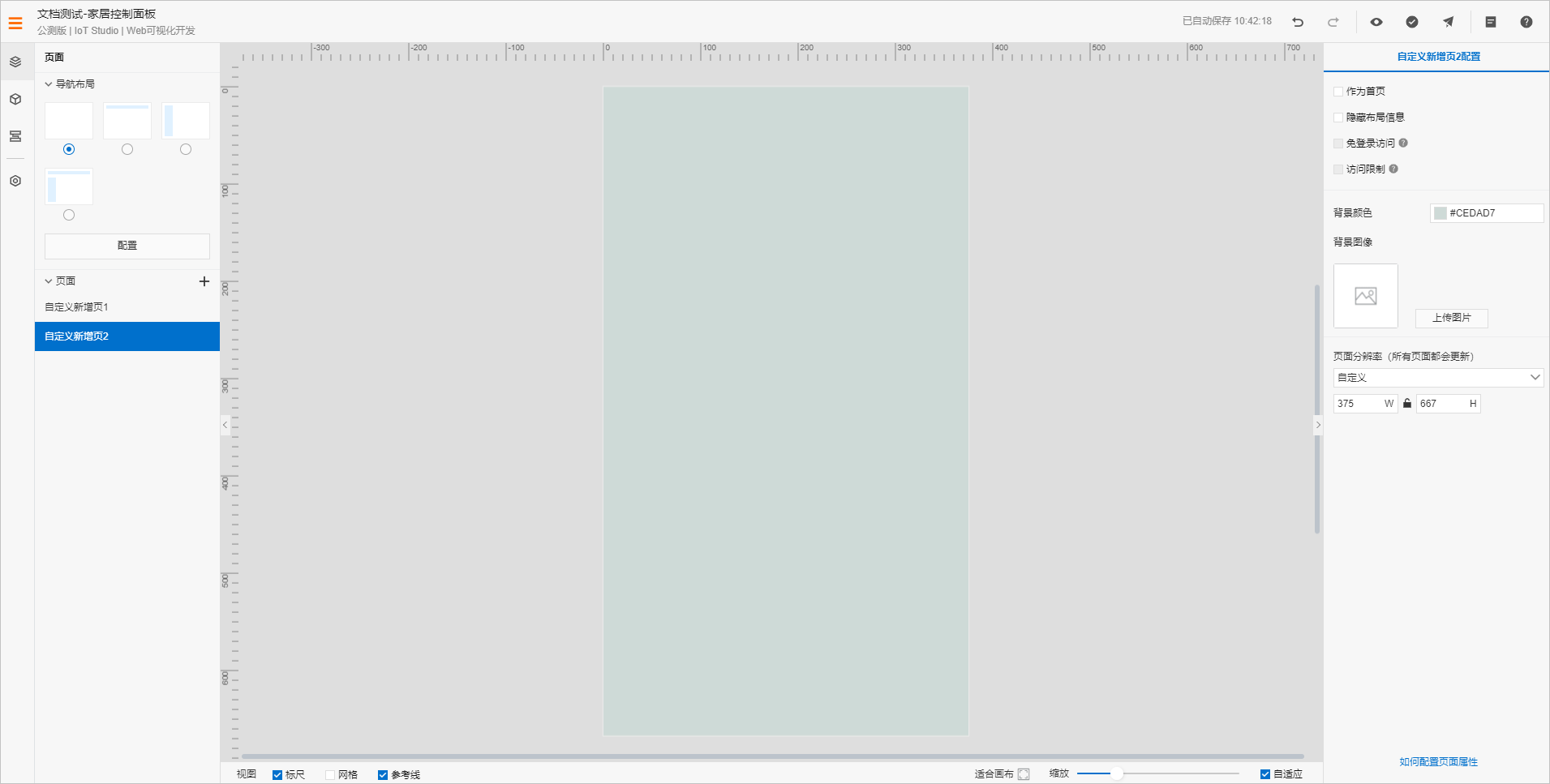

    创建应用完成后,会自动打开Web应用编辑器。各功能区说明可参见下文的描述。

左侧导航栏

功能

说明

页面

页面。当前应用所包含的导航布局和页面列表。

导航布局:

  • 空白

  • 顶部栏:页面左上角显示LOGO和Web应用名称。

  • 左导航:页面左侧显示LOGO和导航菜单。

  • 顶部栏左导航:页面左上角显示LOGO和Web应用名称,左侧显示导航菜单。

选择页面布局后,单击配置,开启并配置应用的页面导航菜单栏。具体操作,请参见导航菜单

页面列表选择页面后,可自定义页面名称、新增或删除页面。具体操作,请参见页面

组件

组件。展示Web可视化开发可使用的组件列表。拖拽组件到中间画布上,便可在应用编辑中使用该组件。组件介绍和组件配置,更多信息,请参见组件

设备绑定管理

设备绑定管理。在应用绑定设备页,为当前应用中,数据源为设备数据的组件批量绑定设备。具体操作,请参见批量绑定设备

应用设置

应用设置。可在此页更新应用名称和描述,开启账号和Token鉴权;查看应用发布历史;管理应用绑定的域名。具体操作,请参见账号鉴权Token鉴权域名管理

画布

编辑器中间是画布区域。

在画布下方,从左到右支持操作依次如下。

功能

说明

标尺

选中复选框,画布边缘显示尺寸刻度,便于您查看当前页面的尺寸信息。

网格

选中复选框,页面会出现4px*4px的栅格点,以供您调整组件位置时参考。

页面中,所有组件的位置,都将自动按照栅格位置进行吸附和对齐。

参考线

选中复选框,页面会出现红色参考线,帮助您调整组件位置。

适合画布

单击适合,当前编辑界面会自适应到最佳的展示方式,尽可能完全显示页面中的内容。

缩放

拖动滑动条,可以放大和缩小展示当前页面。

自适应

选中复选框,应用页面会根据浏览器分辨率,自动调整显示尺寸。预览和发布后,可以查看页面自适应结果。

右侧配置栏

单击已拖拽到画布上组件,右侧将显示该组件的配置栏。

类目

说明

样式

配置组件在应用页面的显示效果。具体操作,请参见样式配置

各组件样式配置请参见组件目录下各组件文档。

配置组件的数据源。不同组件可配置的数据源不同。一个组件支持配置多个数据源。

数据源可包括:设备、接口、静态数据、数据表资源。更多信息,请参见:设备接口静态数据数据表资源

交互

配置交互动作,即根据当前组件的事件,如单击、双击、值改变、聚焦、失焦、鼠标移入、移出等,进行相应的交互动作,如单击该组件,则发起服务端请求。具体操作,请参见交互配置

顶部操作栏

编辑页面

Web应用编辑器的顶部栏,从左到右依次功能说明。

类目

说明

导航

鼠标指针移到该图标上,可展开项目概览框。您可以查看、更新该项目下的应用、产品、设备等。

  • 单击查看所有项目可进入IoT Studio项目管理页面。

  • 单击查看所有可进入当前应用所在项目的详情页面。

该图标右侧显示的是当前服务名称和所属项目名称:项目名称-应用名称。

已自动保存

展示应用配置的自动保存时间。

撤销

撤销上一步操作。

恢复

恢复已被撤销的操作。

预览

应用编辑过程中或编辑完成后,您可以随时单击此按钮,预览当前已配置的应用。

保存

系统每分钟会自动保存配置,您也可以单击此按钮,手动保存当前配置。

发布

单击此按钮,将已配置完成的应用发布到云端。

工单

单击此按钮,可选我的工单创建工单

帮助

查看可视化应用的开发帮助文档。
