为集群数据面组件启用链路追踪

如果您不熟悉链路追踪，可参见基本概念了解相关基础概念。

前提条件

• 已创建1.28及以上的ACK托管集群、ACK专有集群。如需升级，请参见手动升级集群。

• Helm为v3版本。如需升级，请参见将Helm V2升级迁移至Helm V3。

  安装本功能依赖的组件OpenTelemetry Collector时，Helm需为3.9及以上版本。

• 已开通可观测链路 OpenTelemetry 版并授权，请参见准备工作。

  可观测链路 OpenTelemetry 版为分布式应用提供了完整的调用链路还原、调用请求量统计、链路拓扑、应用依赖分析等工具。

实现集群数据面的链路追踪流程如下：

1. 获取可观测链路 OpenTelemetry 版数据接入点和鉴权Token，并将鉴权Token存储在集群Secret中，以便让OpenTelemetry Collector正确读取配置和鉴权信息。

2. 部署 OpenTelemetry Collector 组件，用于收集、处理和导出观测数据。

   ACK应用市场提供快速部署 OpenTelemetry Collector 的方式，可在集群内以 DaemonSet 模式部署。

3. 通过kubelet配置开启链路追踪并配置相关参数（采样率），让采集数据通过 OpenTelemetry Collector 转发至可观测链路 OpenTelemetry 版。

步骤一：获取接入点和鉴权Token

1. 登录可观测链路 OpenTelemetry 版控制台，在左侧导航栏单击接入中心。

2. 在开源框架区域单击OpenTelemetry卡片。

3. 选择数据上报地域，选择连接方式为阿里云内网方式，上报方式为gRPC，保存接入点信息供后续使用。

   初次接入的地域将会自动进行资源初始化，请按页面提示完成操作。



步骤二：将鉴权Token存储到集群Secret中

将鉴权 Token 存储到 ACK 集群的Secret中后，您可以通过变量引用的方式在 OpenTelemetry Collector 的 ConfigMap 中使用此鉴权 Token 信息。Secret 与下一步安装的 OpenTelemetry Collector 需处于同一命名空间。

OpenTelemetry Collector 默认部署在 otel-collector 命名空间。您可以手动创建 otel-collector 命名空间，也可以使用其他命名空间，并在安装OpenTelemetry Collector时选择该命名空间。

1. 登录容器服务管理控制台，在左侧导航栏选择集群列表。

2. 在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择配置管理 > 保密字典。

3. 单击创建，按照页面提示完成Secret的创建。

   配置项	取值	示例

   配置项	取值	示例

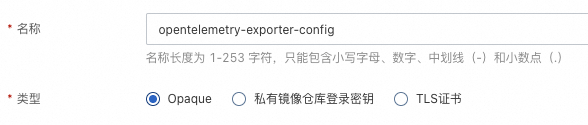

   名称	opentelemetry-exporter-config 重要 请使用此值，不要自定义名称。
   类型	Opaque
   对数据值进行 base64 编码	是

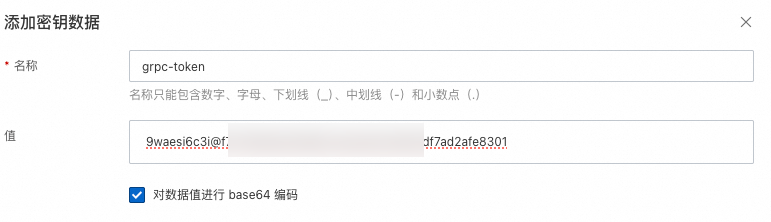

   名称（键）	grpc-token 重要 请使用此值，请勿自定义名称。
   值	步骤一获取的鉴权Token信息

步骤三：安装 OpenTelemetry Collector

OpenTelemetry Collector 是一个可观测数据采集器，提供了统一的数据接收、处理和导出能力。OpenTelemetry Collector 可支持对接各类开源可观测数据（例如 Jaeger、Prometheus、Fluent Bit 等），避免需要部署多个可观测采集器。

1. 登录容器服务管理控制台，在左侧导航栏选择市场 > 应用市场。

2. 搜索opentelemetry-collector，点击卡片。

   此页面包含组件介绍和组件Helm Chart的参数说明。您可以在此页面了解，也可以根据下文指引完成必要配置。

3. 然后在页面右上角单击一键部署，选择集群和命名空间，按照页面指引进入下一步。

   组件的命名空间需与步骤二创建的Secret命名空间保持一致。

4. 选择Chart版本（建议使用默认版本），设置 Chart 参数，按照页面提示完成Chart的安装。

   参数	说明	示例

   参数	说明	示例
   mode	设置为 daemonset，以DaemonSet的模式部署 OpenTelemetry Collector 。 mode: "daemonset"
   enableXtraceTokenFromSecret	设置为 true，以通过环境变量引用鉴权 Token。开启后，鉴权 Token 将不会以明文的方式存储在 OpenTelemetry Collector 的 ConfigMap 中，避免敏感信息泄露。 enableXtraceTokenFromSecret: true 请确保您已完成步骤二的操作，避免Chart部署失败。
   exporters	添加名为otlp的数据导出器（Exporter），用于指定链路数据上报的地址。 将endpoint设置为步骤一中获取的内网接入点。 exporters: otlp: endpoint: <此前获取的内网接入点> tls: insecure: true headers: Authentication: ${env:OPENTELEMETRY_GRPC_TOKEN}
   receivers	添加名为otlp/kubelet的接收器（Receiver），监听本地 4317 端口，通过 OTLP/gRPC 协议接收 kubelet 链路数据。 receivers: otlp/kubelet: # 创建一个名为 otlp/kubelet 的接收器 protocols: grpc: endpoint: 127.0.0.1:4317
   service.pipelines.traces	配置OpenTelemetry Collector 的处理管道，在 service.pipelines.traces.exporters中添加 otlp 导出器，在service.pipelines.traces.receivers中添加 otlp/kubelet 接收器。 traces: exporters: - debug - otlp processors: - memory_limiter - batch - resource receivers: - otlp - jaeger - zipkin - otlp/kubelet
   hostNetwork	设置为 true，OpenTelemetry Collector 可直接使用主机的 IP 地址和端口进行通信。 hostNetwork: true

   成功安装后，页面将自动跳转至Helm页面。

   前往工作负载 > 守护进程集页面，选择组件的命名空间，如有名为 opentelemetry-collector-agent 的 DaemonSet 且所有Pod运行状态为Running，表示安装成功。

步骤四：为 kubelet 开启链路追踪

1. 登录容器服务管理控制台，在左侧导航栏选择集群列表。

2. 在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择节点管理 > 节点池。

3. 在节点池列表的操作列，单击Kubelet 配置，按照页面提示添加自定义参数、了解注意事项并提交配置。

   • 下拉选择 tracing，并选择 endpoint，值填写为 localhost:4317，代表 kubelet 链路数据将发送至 localhost:4317。该地址与中步骤三 otlp/kubelet Receiver 中的 endpoint 对应。

   • 再次下拉选择 tracing，并选择 samplingRatePerMillion，控制采样率，决定每一百万次请求中被采样的比例。链路追踪可能会对集群网络和CPU性能产生一定影响，具体取决于整体配置情况。如遇性能问题，可根据集群的负载情况适当调低采样率。

     例如，1000000表示100%的采样率，即每一百万次请求中，所有请求都会被采样和记录；100000表示10%的采样率；10000表示1%的采样率。



步骤五：在可观测链路 OpenTelemetry 版上查看调用链路数据

1. 登录可观测链路 OpenTelemetry 版控制台，在左侧导航栏单击应用列表。

2. 在页面顶部选择地域，然后单击应用名称kubelet，按照控制台指引查看链路信息。

   下方仅介绍主要页签。如需了解不同页签的详细说明，请参见应用详情的相关文档。

   • 调用链分析页签：kubelet请求的调用链、应用拓扑等。

     • 在页面左上角的搜索框中输入resources.k8s.cluster.name : "集群ClusterId"，筛选指定集群的调用链。

       集群ClusterId可在集群列表获取。

     • 单击Trace列表的Trace ID，查看一个kubelet请求的Trace详情，包括拓扑视图、涉及的服务数、调用的接口数等。

   • 提供服务页签：kubelet对外提供的接口的请求数、错误数和平均耗时等。

   • 依赖服务页签：对kubelet依赖服务的请求，例如请求containerd的请求数、错误数、平均耗时等。
