概述

控件是机器人模拟人进行界面自动化操作的基础对象，代表其在执行一个应用（流程）时可能涉及的各类“界面元素”，如一个网页中的输入框、提交按钮、页面标题、客户端上的登录按钮等，都可以被视作一个控件。

您在开发一个自动化流程时，任何一个具体操作，需要先将相关元素捕捉成为“控件”，后才能操作该控件完成所需动作。

产品支持两类控件捕捉方式：

标准模式（含自动匹配模式、win32-UIA模式、win32-MSAA模式）。此类方式下，可提取目标软件界面的界面结构，基于界面结构进行各种操作。
CV模式（Computer Vision）。部分软件界面不支持标准模式，可使用CV模式进行操作。

重要

使用时，建议先使用自动匹配模式、win32-UIA模式、win32-MSAA模式等标准模式，如果不能达到预期，最后再使用CV模式

标准模式

操作过程

本章节以步骤二：搜索“阿里云”所需的控件为例，介绍捕捉控件的主要操作：

浏览器先打开所需页面，在编辑器中的控件面板中点击开始捕捉，出现控件捕捉窗口。

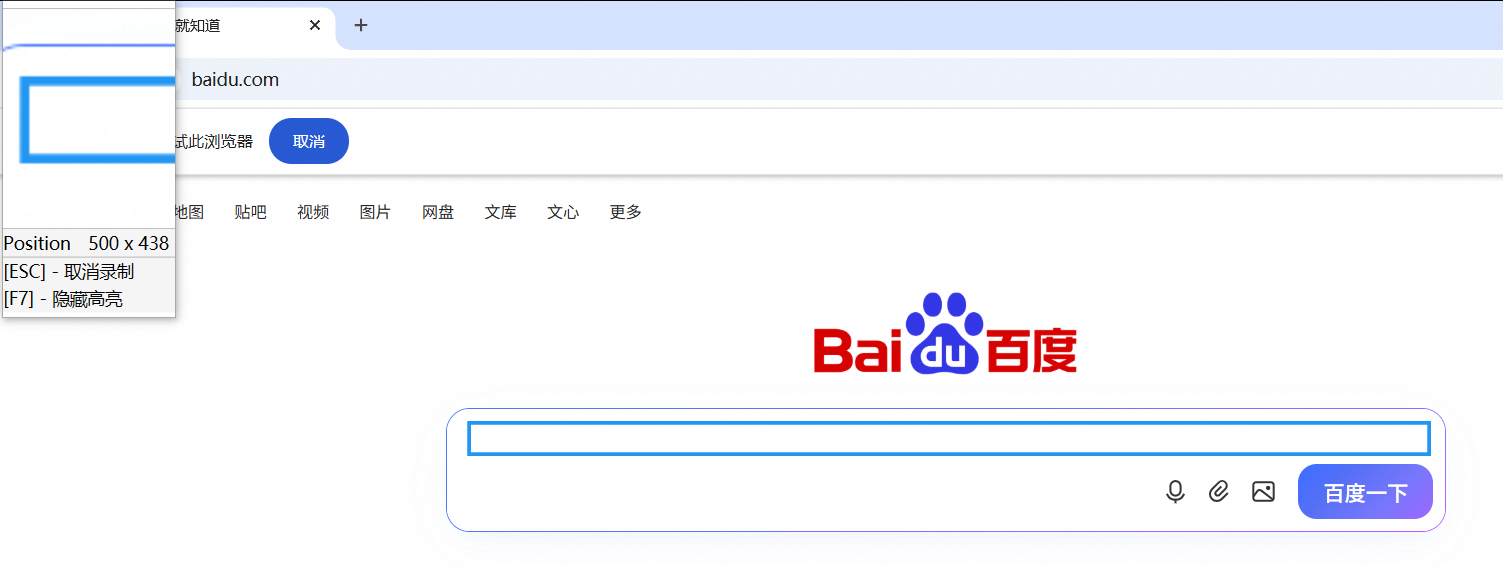

点击捕捉控件按钮（或使用F2键），将鼠标移动到需捕捉的控件上，待蓝框锁定目标控件，点击鼠标左键即可完成捕捉。蓝框锁定过程如下所示。
在编辑控件窗口中，输入控件名称（在下图中序号①），然后进行验证：
- 选择动作（在下图中序号②），本次选择输入文本，测试能否正常向百度输入框输入文本；
- 接着在动作参数中，填入输入内容（测试）（在下图中序号③）；
- 然后点击验证动作按钮（在下图中序号④），发现文本输入成功，同时验证结果显示验证成功（在下图中序号⑤）；
- 以上步骤证明了捕捉到的控件可正常使用，点击保存（在下图中序号⑥）。
同理可捕捉搜索按钮，在验证的时候，选择动作为“点击”，验证成功后保存控件。

选择合适的捕捉条件

在使用过程中，会遇到某个控件上次能够正常运行，再次运行时就报错提示找不到控件、或控件超时的问题，原因可能如下：

没有为控件选择合适的属性，导致在不同情况下，属性内容发生了变化，因此无法找到控件。
目标操作软件的界面更新，导致界面元素发生了变化，之前捕捉条件不适合新页面。

因此核心是需要为控件选择合适的捕捉条件，可在编辑器的捕捉控件窗口中、通过编辑属性完成设置。

重要

捕捉控件时，本产品会根据当前页面情况自动选择部分属性，此时选择的属性仅能满足当前情况，并不能够满足扩展要求，需要开发者根据实际情况进行优化、调整。

重要

选择合适的捕捉条件（编辑属性）的基本原则

从最下面的属性开始选择和编辑
避免使用与当前页面内容强相关内容，适当使用包含
每次修改后，通过高亮按钮或者快捷键F5 来验证控件是否有效
多使用不同情况进行测试

举例

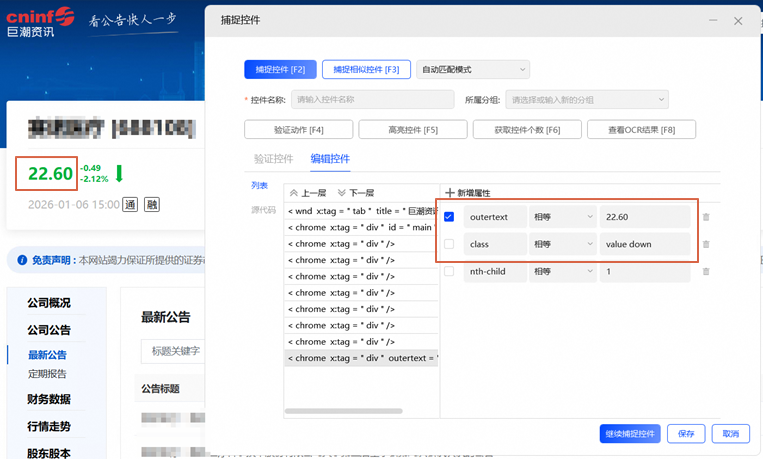

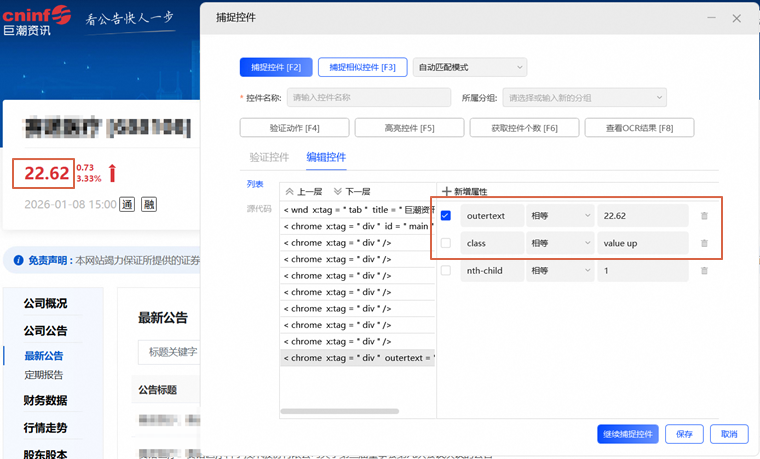

本例的目标是获取股票价格，控件捕捉时自动选中的属性如下所示
从上图可见，最后一层的几个属性
- 默认选择的outertext，不适合作为捕捉条件。原因该属性值是动态的，并且也是需求希望获取的股票价格
- class，不适合直接作为捕捉条件。可见在涨、跌情况下class的值不同。
根据基本原则，可以有两种控件属性的选择方案

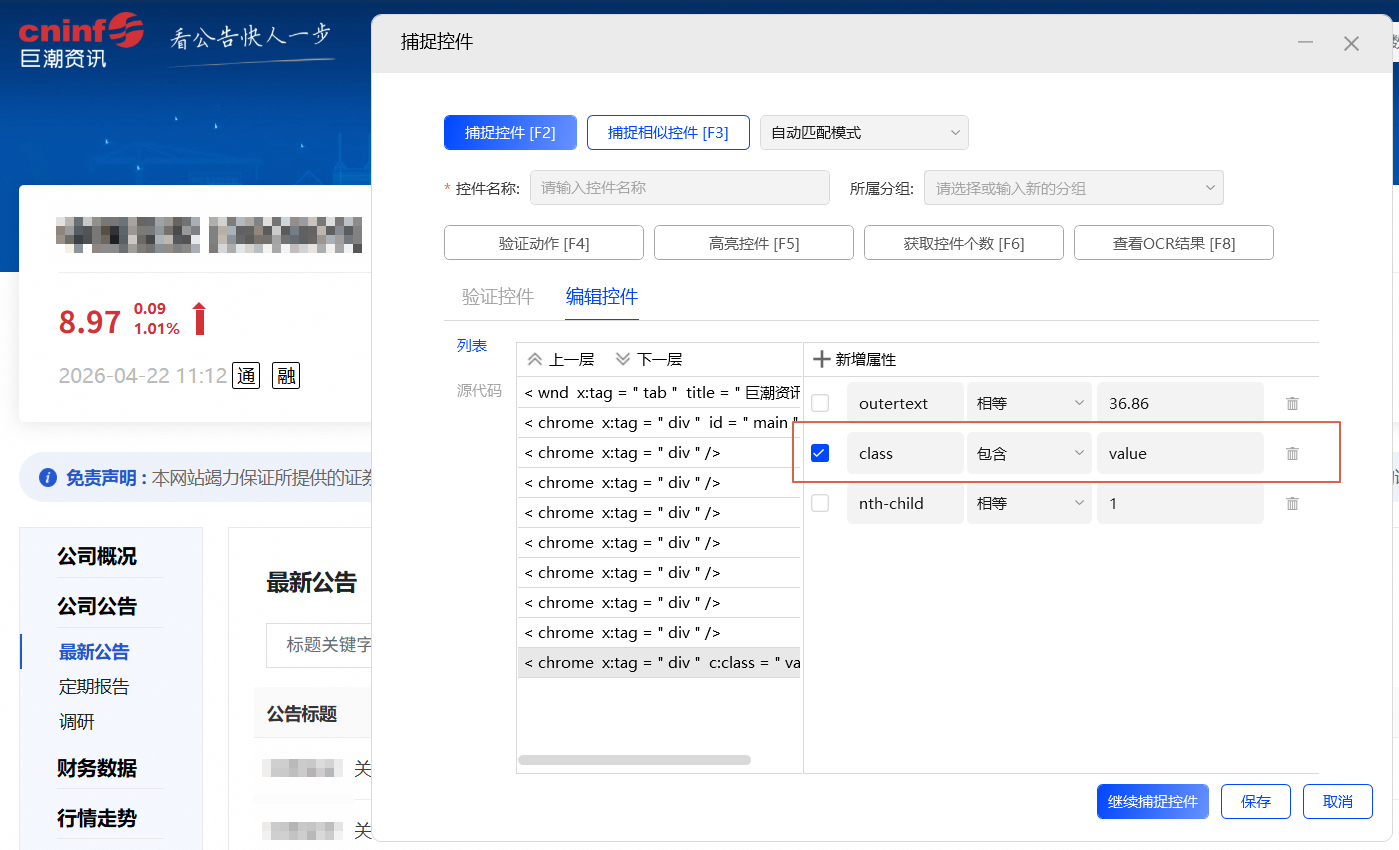

- 方案1：分析class的特点，使用“包含”功能，值填入value

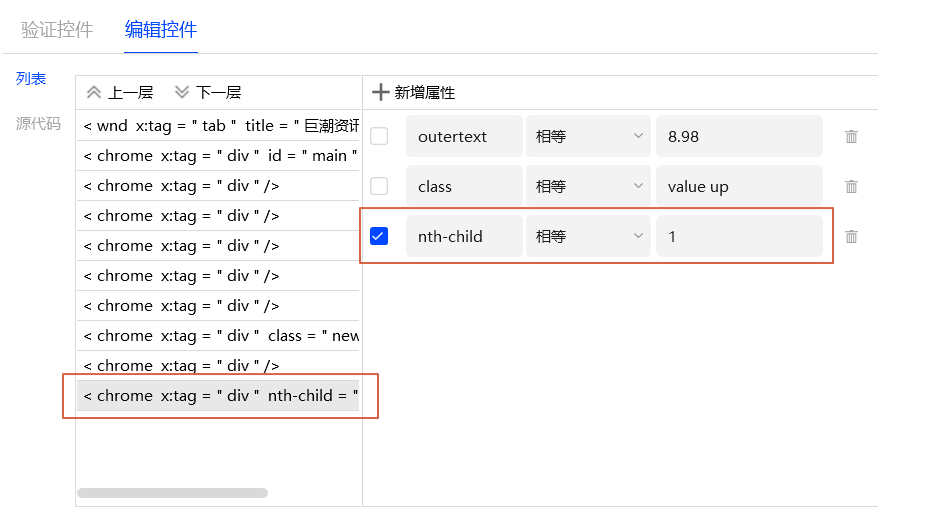

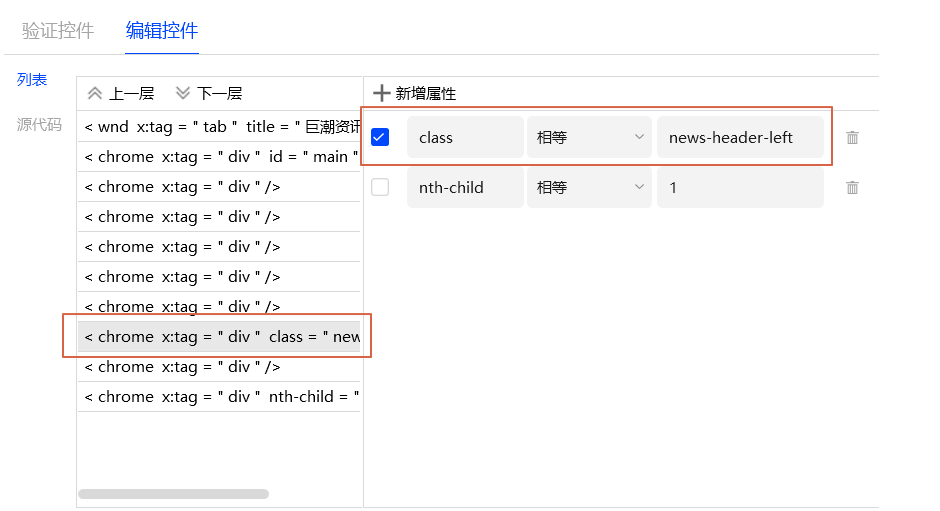

- 方案2：从下向上选择属性进行尝试，结果如下：
说明
对同一个控件的属性选择方案不止一种，开发者可根据实际情况权衡。

捕捉相似控件

在数据采集等场景中，会需要操作一个页面中的多个相似的元素，如商品列表页、查询结果等。本章节介绍如何使用“相似控件”功能批量进行处理。

使用过程：

先使用捕捉控件，抓取页面上一个元素
再使用捕捉相似控件，抓取页面上另一个元素（注意不能是同一个）
产品会分析两次捕捉的属性信息，自动选择属性
重要
使用捕捉相似控件，需要确保第一次捕捉的元素和第二次捕捉的元素具有相似性，否则会提示“合并失败，提供的选择器不具备相似性”。例如搜索引擎的结果中，经常会有一些付费投放的信息穿插在搜索结果中，如果对这两类元素放在一起进行相似控件捕获，由于元素结构的不同，无法生成相似控件。

示例：获取商品名称

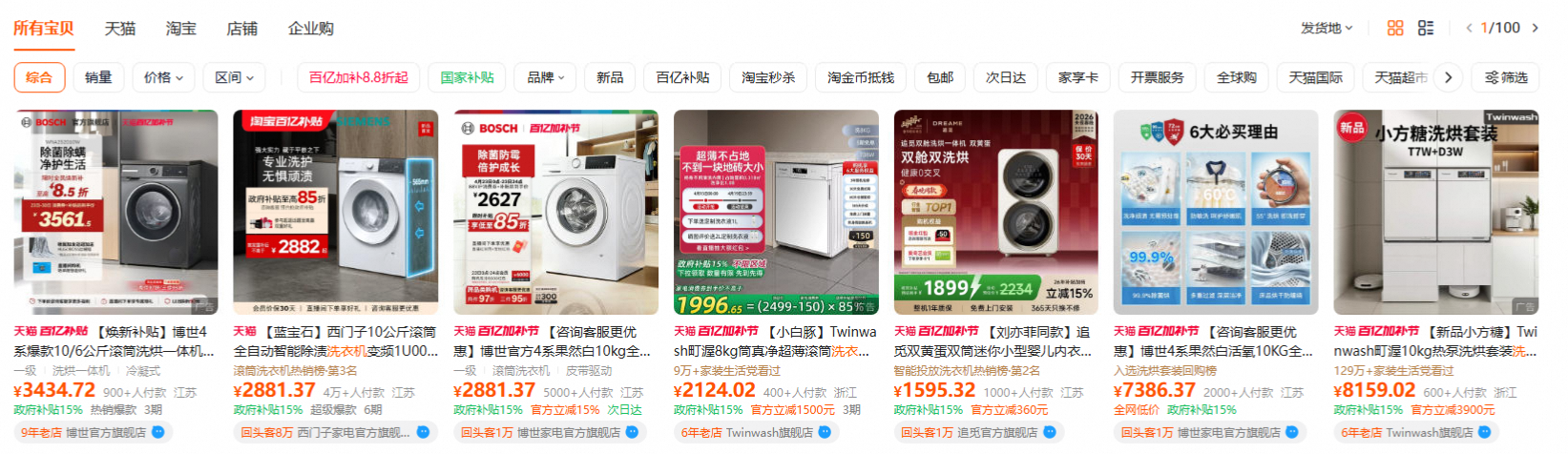

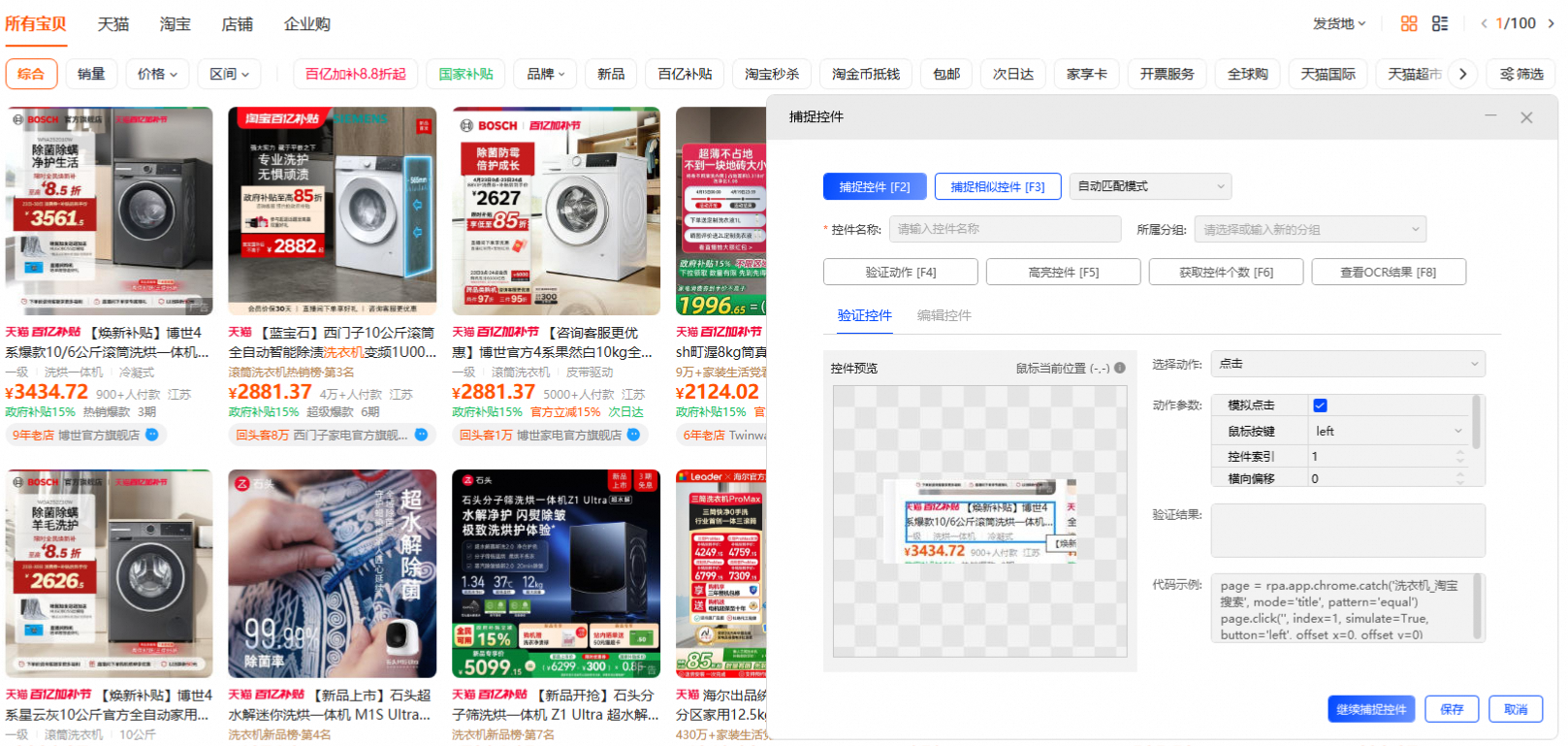

目标获取商品列表中的商品名称，如下所示

首先点击捕捉控件，捕捉第一个商品的名称（图片下面的文字）

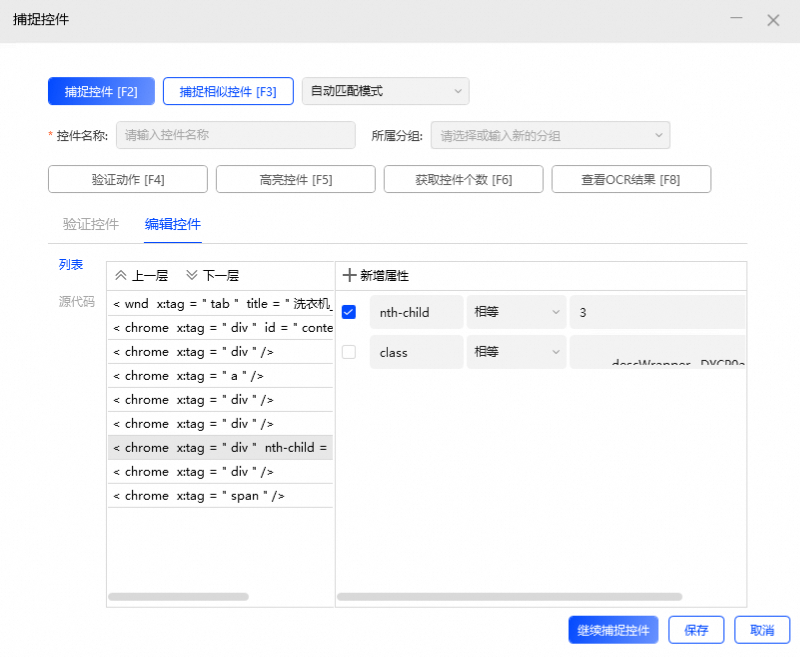

点击捕捉相似控件按钮，捕捉第二个商品的名称。产品根据两次捕捉结果对属性进行了修改，如下图。

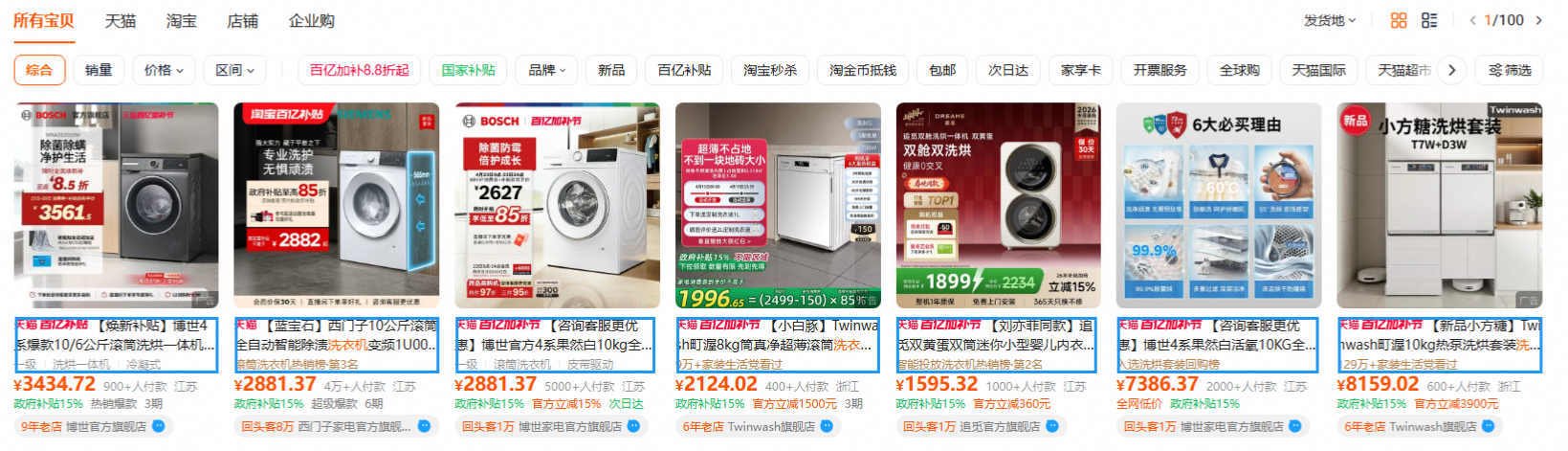

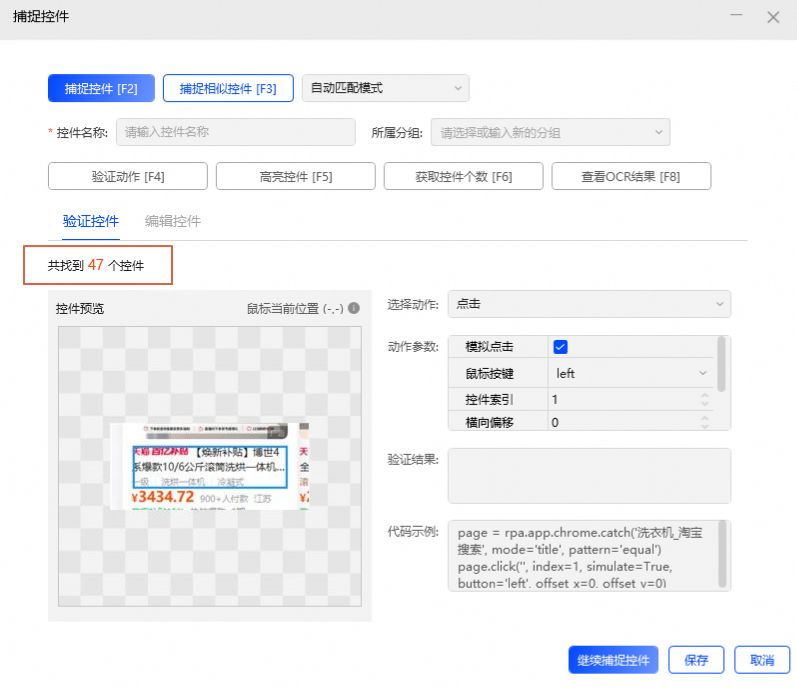

在验证控件中，点击高亮控件按钮，可以看到页面中多个商品标题被选中。
同时，也会显示找到的控件数量，开发者需要根据数量，确定该控件抓取的数量是否正确。
重要
捕捉相似控件功能自动生成的属性，不能保证所有场景下的有效性，因此还需要开发者根据实际情况进行调整，详见选择合适的捕捉条件。
控件保存后（本例中控件名为“商品标题”），在流程中使用该控件分别如下：
重要
控件列表的索引从1开始。

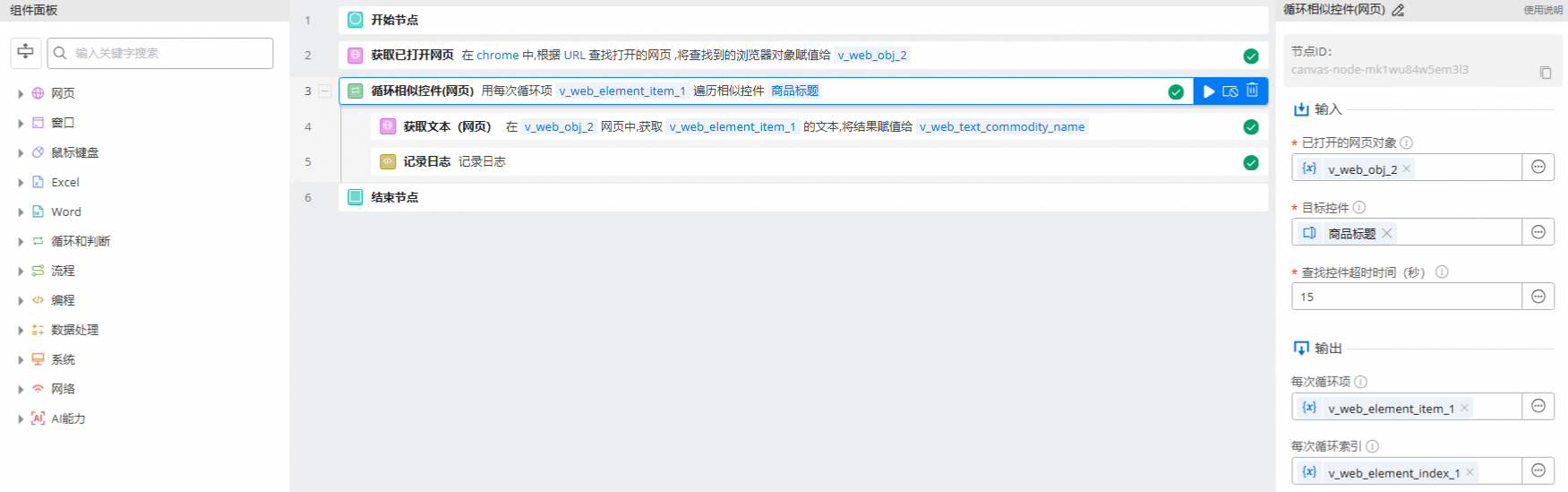

1. 可视化开发模式
  说明
  常用的可视化组件包括：循环相似控件（网页），获取相似控件数量（网页），循环相似控件（窗口），获取相似控件数量（窗口）等。
2. 编码开发模式
```
page = rpa.app.chrome.catch('https://s.taobao.com/search', mode='url', pattern='contain')
num = page.count('商品标题')
for i in range(1,int(num)+1):
    title = page.text(element='商品标题',index=i)
    print(title)
```

示例：获取多个标题

CV模式

说明

CV模式在RPA客户端4.8.3版本以后支持，为原OCR录制模式的升级版

CV图像录制模式主要用于目标界面元素不可被标准模式解析的情况；此方式依赖开发者截取的软件界面图像，运行时通过对比来定位所需操作的界面元素。

操作过程

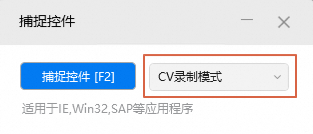

在点击捕捉控件按钮前，在右侧模式列表中下拉选择CV录制模式

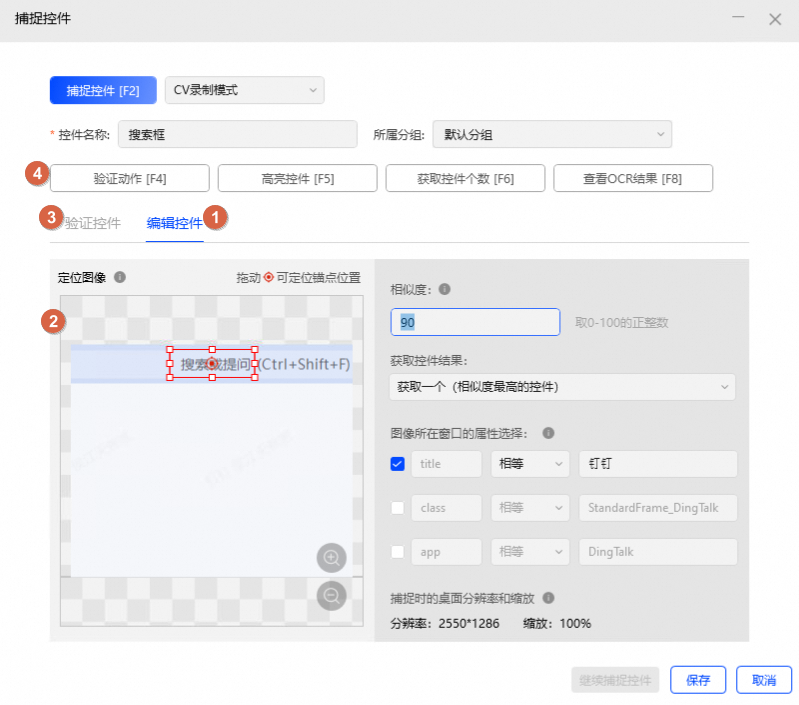

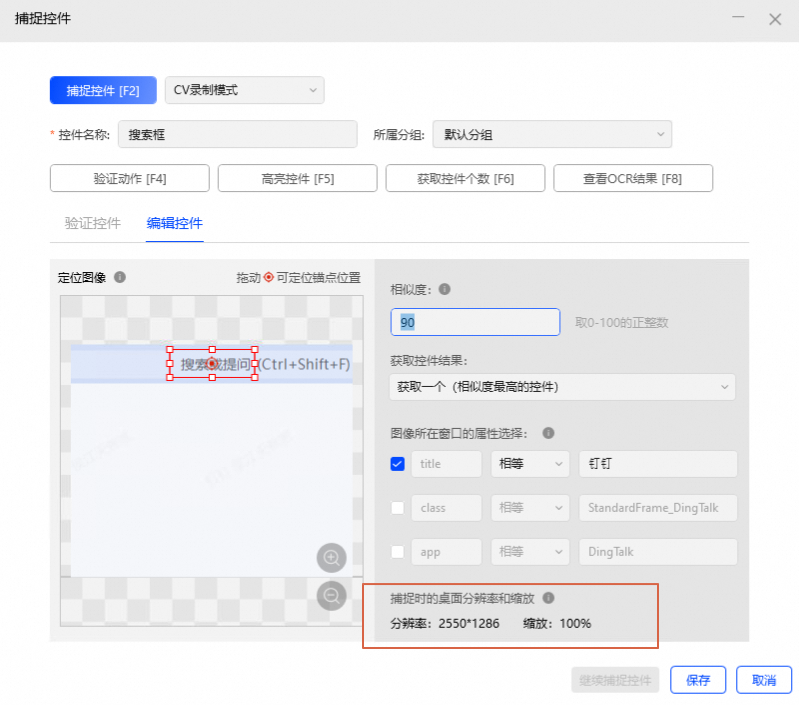

点击捕捉控件，对您希望操作的区域进行截图，鼠标释放即为完成截取。在捕捉控件窗口中：
1. 选择编辑控件（在下图中序号①），查看您截取的目标区域，在定位图像（在下图中序号②）中可以通过拖动锚点的方式来调整在目标区域中操作的具体位置
2. 选择验证控件按钮（在下图中序号③），选择一个针对该控件的验证动作，并再配置该动作所需的参数
3. 点击验证动作按钮（在下图中序号④），即可在界面中查看您针对该目标区域的验证是否满足预期
4. 若您验证成功，请填写控件名称，为该控件选择分组（非必要），并点击保存
5. 后续您可以在编辑器的控件面板中查看，也可在流程开发过程中直接在控件列表中选择该控件。

说明

CV控件的使用示例详见使用CV模式操作钉钉客户端发送消息。

使用建议

编辑器开发过程、机器人运行过程所在的电脑，至少需要保证桌面缩放一致

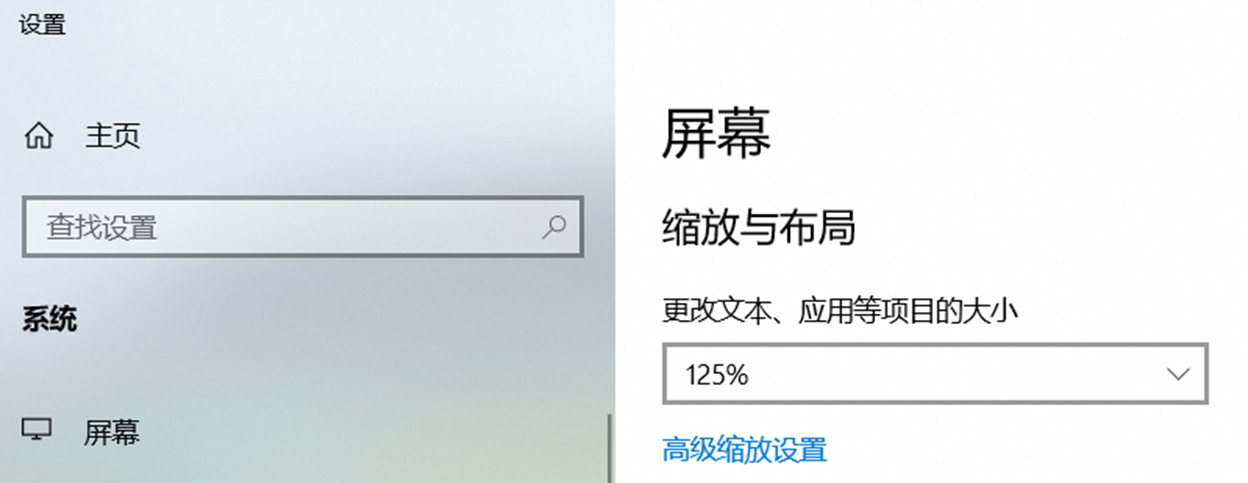

- 在Windows中可通过“设置-屏幕”查看桌面缩放
- 编辑器中可查看CV捕捉的控件截取时的桌面分辨率和缩放
  说明
  编辑器版本需4.11.0.1067及以上，可在捕捉控件窗口中查看分辨率和缩放。
CV捕捉区域不要与内容强相关
CV控件捕捉时，框选页面中独特的、纹理丰富的区域
