通过容器镜像服务企业版的Helm Chart功能，您可以高效便捷地托管和分发Kubernetes集群内的各种资源。在安装并配置Helm客户端和配置企业版实例之后，您才可以推送和拉取Chart。本文介绍如何使用v2和v3版本的Helm客户端推送和拉取Chart。

背景信息

Kubernetes提供了统一模式的API，能以YAML格式的文件定义Kubernetes集群内的资源。这些资源的种类繁多，例如无状态应用的部署 Deployment、有状态应用的部署StatefulSet、配置项ConfigMap等。

在这个基于YAML文件的软件交付体系不断完善过程中，云原生社区衍生了一个更高维度的概念及其实现工具，即Chart和Helm。

  • Chart是一系列Kubernetes集群内资源描述文件的组合，一个Chart可以是一个WordPress和MySQL的组合，也可以是一个etcd集群的组合。
  • Helm是一个命令行程序，用于管理这些Chart，以及其运行态Release。
容器镜像服务企业版支持托管v2和v3版本的Helm客户端，帮助您在云上便捷管理云原生资产。不同版本的Helm客户端支持的功能不同：
  • 如果您使用的是v3版本的Helm客户端，可以直接基于企业版镜像仓库托管Helm Chart。

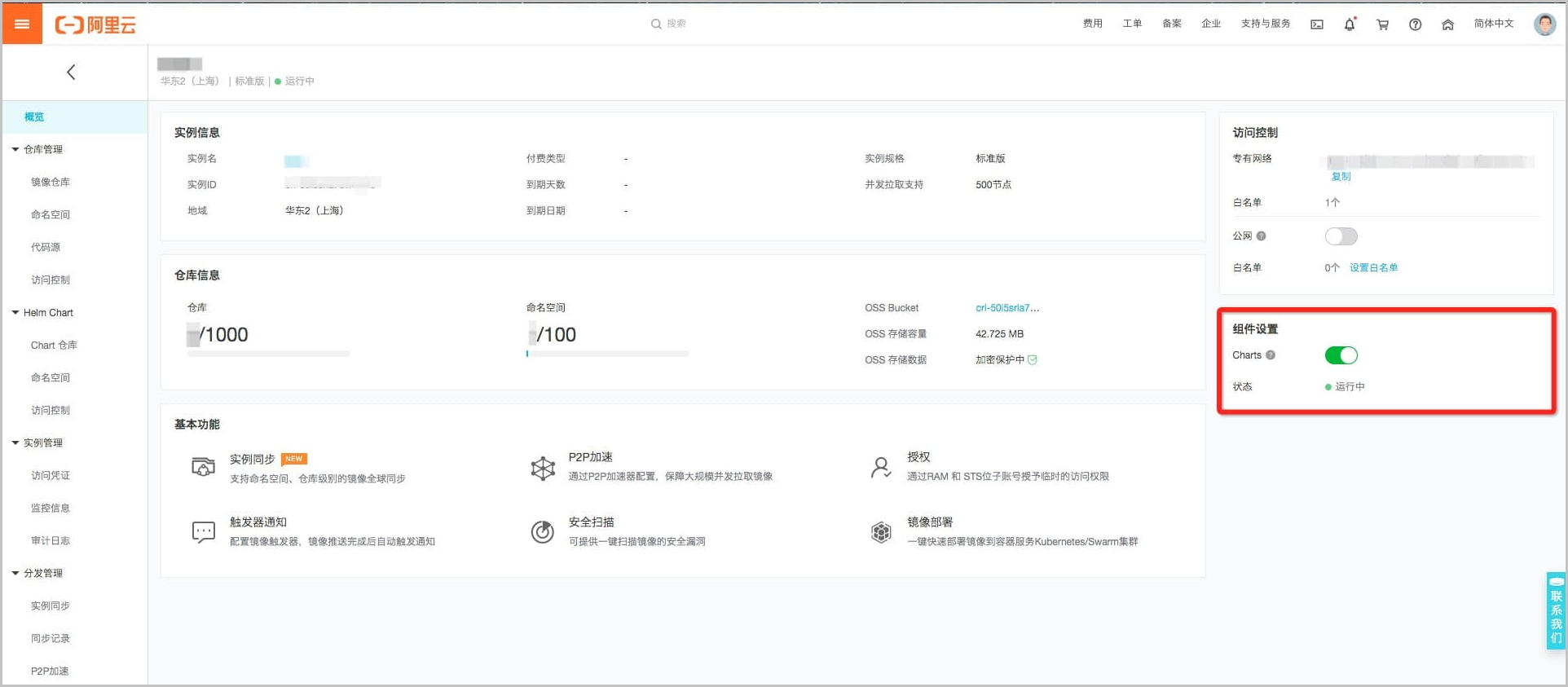

  • 如果您现在使用的是v2版本的Helm客户端，您需要在企业版实例概览页面开启Charts组件，待组件状态变为运行中，即可开始托管Chart类型仓库。开启Chart

使用Helm 3推送和拉取Chart

说明 为了与Helm 2区分，本文采用helm3命令。

使用Helm 3.7及以上客户端版本推送和拉取Chart

步骤一：配置企业版实例

  1. 创建命名空间。
    1. 登录容器镜像服务控制台。
    2. 在左侧导航栏，选择实例列表。
    3. 在实例列表页面单击目标企业版实例。
    4. 在企业版实例管理页面选择仓库管理 > 命名空间。
    5. 在命名空间页面单击创建命名空间。
    6. 在创建命名空间对话框输入命名空间名称，设置是否自动创建仓库和默认仓库类型，单击确定。
  2. 创建镜像仓库。
    1. 在企业版实例管理页面选择仓库管理 > 镜像仓库。
    2. 在镜像仓库页面单击创建镜像仓库。
    3. 在仓库信息配置向导中设置命名空间、仓库名称、仓库类型、镜像版本、镜像加速、摘要、描述信息，单击下一步。
    4. 在代码源配置向导中设置代码源、构建设置、构建规则设置，单击创建镜像仓库。
      参数 说明
      代码源 选择代码源。
      构建设置
      • 代码变更自动构建镜像：当分支有代码提交后会自动触发构建规则。
      • 海外源智能加速：构建时会在海外机房构建，构建成功后推送到指定地域。
      • 不使用缓存：每次构建时会强制重新拉取基础依赖镜像，可能会增加构建时间。
      构建规则设置 请在仓库创建完成后，前往构建页面设置。具体操作，请参见构建仓库与镜像。
  3. 配置访问凭证。
    设置固定密码或者临时密码，用于登录企业版实例仓库。以下以设置固定密码为例：
    1. 在企业版实例管理页面选择实例管理 > 访问凭证。
    2. 在访问凭证页面单击设置固定密码。
    3. 在设置固定密码对话框输入密码和确认密码，单击确定。
  4. 配置访问控制台策略。
    开启公网访问或者添加指定VPC打开专有网络访问，保证后续Helm Chart的上传。本文以配置公网的访问控制为例。关于配置专有网络的访问控制的更多信息，请参见配置专有网络的访问控制。
    1. 在企业版实例管理页面选择仓库管理 > 访问控制。
    2. 在访问控制页面单击公网页签。
    3. 在公网页签下，打开访问入口，单击添加公网白名单。
    4. 在添加公网白名单对话框中，输入允许访问的地址段和备注信息，然后单击确定。

步骤二：推送和拉取Chart

  1. 执行以下命令，开启Helm3.7及以上版本客户端实验特性。
    export HELM_EXPERIMENTAL_OCI=1
  2. 执行以下命令，登录企业版实例。
    其中用于登录的用户名为阿里云账号名。
    说明 如果您推送拉取的是公开Chart仓库，您可以在容器镜像控制台概览页面打开公开匿名拉取开关，然后您可以免登录匿名拉取公开Chart仓库。
    helm3 registry login -u <镜像仓库登录名> <企业版实例名称>-registry.cn-<企业版实例所在的地域>.cr.aliyuncs.com
    示例：
    helm3 registry login -u acr_test_***@test.aliyunid.com ***-registry.cn-hangzhou.cr.aliyuncs.com

    在返回结果中输入登录密码。登录密码为上文设置的固定密码。

  3. 执行以下命令，创建HelloWorld Chart。
    helm3 create helloworld
  4. 执行以下命令，在本地将Chart目录制作成压缩包。
    tar -zcvf test.tgz helloworld
  5. 推送和拉取Chart。
    • 推送Chart压缩包至镜像仓库。
      说明 推送Chart的地址只需写到命名空间级别.
      helm3 push test.tgz oci://<企业版实例名称>-registry.cn-<企业版实例所在的地域>.cr.aliyuncs.com/<namespace>
      示例：
      helm3 push test.tgz oci://***-registry.cn-hangzhou.cr.aliyuncs.com/test
    • 从镜像仓库拉取Chart压缩包。
      1. 执行以下命令，从镜像仓库拉取Chart压缩包。
        说明 拉取Chart的地址需要写到仓库级别。
        helm3 pull oci://<企业版实例名称>-registry.cn-<企业版实例所在的地域>.cr.aliyuncs.com/<命名空间名称>/<镜像仓库名称> --version <镜像版本>
        示例：
        helm3 pull oci://***-registry.cn-hangzhou.cr.aliyuncs.com/test/trem --version helloworld
      2. 执行以下命令，在本地解压Chart压缩包。
        tar -xzvf helloworld-[镜像版本号].tgz

使用Helm 3.7以下客户端版本推送和拉取Chart

步骤一：配置企业版实例

  1. 创建命名空间。
    1. 登录容器镜像服务控制台。
    2. 在左侧导航栏，选择实例列表。
    3. 在实例列表页面单击目标企业版实例。
    4. 在企业版实例管理页面选择仓库管理 > 命名空间。
    5. 在命名空间页面单击创建命名空间。
    6. 在创建命名空间对话框输入命名空间名称，设置是否自动创建仓库和默认仓库类型，单击确定。
  2. 创建镜像仓库。
    1. 在企业版实例管理页面选择仓库管理 > 镜像仓库。
    2. 在镜像仓库页面单击创建镜像仓库。
    3. 在仓库信息配置向导中设置命名空间、仓库名称、仓库类型、镜像版本、镜像加速、摘要、描述信息，单击下一步。
    4. 在代码源配置向导中设置代码源、构建设置、构建规则设置，单击创建镜像仓库。
      参数 说明
      代码源 选择代码源。
      构建设置
      • 代码变更自动构建镜像：当分支有代码提交后会自动触发构建规则。
      • 海外源智能加速：构建时会在海外机房构建，构建成功后推送到指定地域。
      • 不使用缓存：每次构建时会强制重新拉取基础依赖镜像，可能会增加构建时间。
      构建规则设置 请在仓库创建完成后，前往构建页面设置。具体操作，请参见构建仓库与镜像。
  3. 配置访问凭证。
    设置固定密码或者临时密码，用于登录企业版实例仓库。以下以设置固定密码为例：
    1. 在企业版实例管理页面选择实例管理 > 访问凭证。
    2. 在访问凭证页面单击设置固定密码。
    3. 在设置固定密码对话框输入密码和确认密码，单击确定。
  4. 配置访问控制台策略。
    开启公网访问或者添加指定VPC打开专有网络访问，保证后续Helm Chart的上传。本文以配置公网的访问控制为例。关于配置专有网络的访问控制的更多信息，请参见配置专有网络的访问控制。
    1. 在企业版实例管理页面选择仓库管理 > 访问控制。
    2. 在访问控制页面单击公网页签。
    3. 在公网页签下，打开访问入口，单击添加公网白名单。
    4. 在添加公网白名单对话框中，输入允许访问的地址段和备注信息，然后单击确定。

步骤二：推送和拉取Chart

  1. 从官方下载需要的Helm Chart版本。
    说明 请确保客户端为v3版本，可以通过执行helm version -c命令查看客户端版本。以下为v3.0.2版本的使用示例。
  2. 执行以下命令，开启Helm 3客户端实验特性。
    export HELM_EXPERIMENTAL_OCI=1
  3. 执行以下命令，登录企业版实例。
    其中用于登录的用户名为阿里云账号名。
    说明 如果您推送拉取的是公开Chart仓库，您可以在容器镜像控制台概览页面打开公开匿名拉取开关，然后您可以免登录匿名拉取公开Chart仓库。
    helm3 registry login --username=<镜像仓库登录名> <企业版实例名称>.<企业版实例所在的地域>.cr.aliyuncs.com
    示例：
    helm3 registry login --username=123@188077086902**** m**-registry.cn-hangzhou.cr.aliyuncs.com

    在返回结果中输入登录密码。登录密码为上文设置的固定密码。

  4. 执行以下命令，创建HelloWorld Chart。
    helm3 create helloworld
  5. 推送和拉取Chart。
    • 推送Chart至镜像仓库。
      1. 执行以下命令，将Chart目录保存为企业版实例仓库tag版本。
        helm3 chart save helloworld <企业版实例名称>.<企业版实例所在的地域>.cr.aliyuncs.com/<命名空间的名称>/<镜像仓库的名称>:<镜像版本号>
        示例：
        helm3 chart save helloworld m**-registry.cn-hangzhou.cr.aliyuncs.com/m**/test:latest
      2. 执行以下命令，将tag版本推送到企业版实例仓库。
        helm3 chart push <企业版实例名称>.<企业版实例所在的地域>.cr.aliyuncs.com/<命名空间的名称>/<镜像仓库的名称>:<镜像版本号>
        示例：
        helm3 chart push m**-registry.cn-hangzhou.cr.aliyuncs.com/m**/test:latest
    • 从镜像仓库拉取Chart。
      1. 执行以下命令，从企业版实例仓库中拉取指定tag版本。
        helm3 chart save helloworld <企业版实例名称>.<企业版实例所在的地域>.cr.aliyuncs.com/<命名空间的名称>/<镜像仓库的名称>:<镜像版本号>
        示例：
        helm3 chart save helloworld m**-registry.cn-hangzhou.cr.aliyuncs.com/m**/test:latest
      2. 执行以下命令，导出tag版本到本地目录，即可在本地查看到Chart目录。
        helm3 chart export <企业版实例名称>.<企业版实例所在的地域>.cr.aliyuncs.com/<命名空间的名称>/<镜像仓库的名称>:<镜像版本号> -d .
        示例：
        helm3 chart export m**-registry.cn-hangzhou.cr.aliyuncs.com/m**/test:latest -d .

使用Helm 2推送和拉取Chart

步骤一：安装并配置客户端

  1. 从官方下载需要的Helm Chart版本。
    说明 请确保客户端为v2版本，可以通过执行helm version -c命令查看客户端版本。以下为v2.14.2版本的使用示例。
  2. 执行以下命令，将Helm安装包解压缩并放置至指定位置。
    # 解压缩。
tar -zxvf helm-v2.14.2-linux-amd64.tgz
# 移动至指定位置。
mv linux-amd64/helm /usr/local/bin/helm
  3. 安装Helm插件。
    说明 在安装Helm插件前，需要预先安装Git。
    • 如果您位于海外或访问Github比较流畅，执行以下命令安装Helm插件。
      helm plugin install https://github.com/AliyunContainerService/helm-acr
    • 如果您位于中国内地且为Linux操作系统，执行以下命令安装Helm插件。
      git clone https://github.com/AliyunContainerService/helm-acr.git
sed -i 's/github.com/helm-acr-releases.oss-cn-hangzhou.aliyuncs.com/g' helm-acr/scripts/install_plugin.sh
helm plugin install helm-acr
    • 如果您位于中国内地且为Mac操作系统，执行以下命令安装Helm插件。
      git clone https://github.com/AliyunContainerService/helm-acr.git
sed -i '' 's/github.com/helm-acr-releases.oss-cn-hangzhou.aliyuncs.com/g' helm-acr/scripts/install_plugin.sh
helm plugin install helm-acr
  4. 初始化Helm环境。
    • 如果你当前在容器服务集群节点上，默认已经有初始化完成的Tiller，只需要初始化Client。并且希望避免访问Google Chart源，执行以下命令，初始化Helm环境。
      helm init --client-only --skip-refresh
    • 如果你当前在自建的Kubernetes集群节点上，并且希望避免访问Google Chart源，执行以下命令，初始化Helm环境。
      helm init --skip-refresh

步骤二：配置企业版实例

  1. 创建命名空间。
    1. 登录容器镜像服务控制台。
    2. 在左侧导航栏，选择实例列表。
    3. 在实例列表页面单击目标企业版实例。
    4. 在企业版实例管理页面选择Chart仓库 > 命名空间。
    5. 在命名空间页面单击创建命名空间。
    6. 在创建命名空间对话框输入命名空间名称，设置是否自动创建仓库和默认仓库类型，单击确定。
  2. 创建Chart仓库。
    说明

    当命名空间开启了自动创建仓库功能后，无需提前在界面创建Chart仓库，可直接在终端Helm Push Chart仓库。

    企业版中Chart仓库的格式为 <实例名称>-chart.<Region ID>.cr.aliyuncs.com/<命名空间>/<Chart 仓库名>，Chart仓库的版本为<Chart 名称>-<版本号>。如果您希望使用VPC内网访问，则Chart仓库的格式为<实例名称>-chart-vpc.<Region ID>.cr.aliyuncs.com/<命名空间>/<Chart 仓库名>。

    1. 在企业版实例管理页面选择Helm Chart > Chart 仓库。
    2. 在Chart仓库页面单击创建Chart仓库。
    3. 在创建Helm Chart对话框选择命名空间，设置Chart仓库名称和类型，然后单击确定。
  3. 配置访问凭证。
    设置固定密码或者临时密码，作为后续Helm Chart的访问凭证。以下以设置固定密码为例：
    1. 在企业版实例管理页面选择实例管理 > 访问凭证。
    2. 在访问凭证页面单击设置固定密码。
    3. 在设置固定密码对话框输入密码和确认密码，单击确定。
  4. 配置访问控制台策略。
    开启公网访问或者添加指定VPC打开专有网络访问，保证后续Helm Chart的上传。本文以配置公网的访问控制为例。关于配置专有网络的访问控制的更多信息，请参见配置专有网络的访问控制。
    1. 在企业版实例管理页面选择Helm Chart > 访问控制。
    2. 在访问控制页面单击公网页签。
    3. 在公网页签下，打开访问入口，单击添加公网白名单。
    4. 在添加公网白名单对话框中，输入允许访问的地址段和备注信息，然后单击确定。
  5. 执行以下命令，配置本地仓库映射。

    需要指定一个本地仓库名称，映射到线上的某一个命名空间下的某一个Chart仓库。

    export HELM_REPO_USERNAME='<企业版实例访问凭证中账号>';
export HELM_REPO_PASSWORD='<企业版实例访问凭证中密码>';
helm repo add <本地仓库名称> acr://<实例名称>-chart.<Region ID>.cr.aliyuncs.com/<命名空间>/<Chart 仓库> --username ${HELM_REPO_USERNAME} --password ${HELM_REPO_PASSWORD}
    配置本地仓库映射

步骤三：推送和拉取Chart

  1. 打开公开匿名拉取开关。
    打开公开匿名拉取开关后，您可以免登录匿名拉取公开Chart仓库。
    1. 登录容器镜像服务控制台。
    2. 在顶部菜单栏，选择所需地域。
    3. 在左侧导航栏，选择实例列表。
    4. 在实例列表页面单击目标企业版实例。
    5. 在概览页面右侧实例设置区域打开公开匿名拉取开关。
    6. 在提示对话框单击确定。
  2. 推送Chart。
    1. 执行以下命令，推送Chart。
      # 本地创建一个Chart。
helm create <Chart名称>

# 推送Chart目录。
helm cm-push <Chart名称> <本地仓库名称>

# 或者推送Chart压缩包。
helm cm-push <Chart名称>-<Chart版本>.tgz <本地仓库名称>

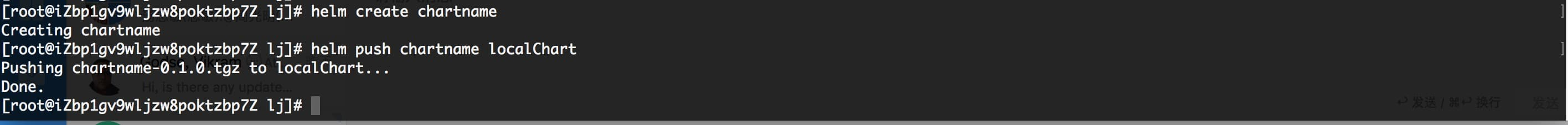

      推送chart

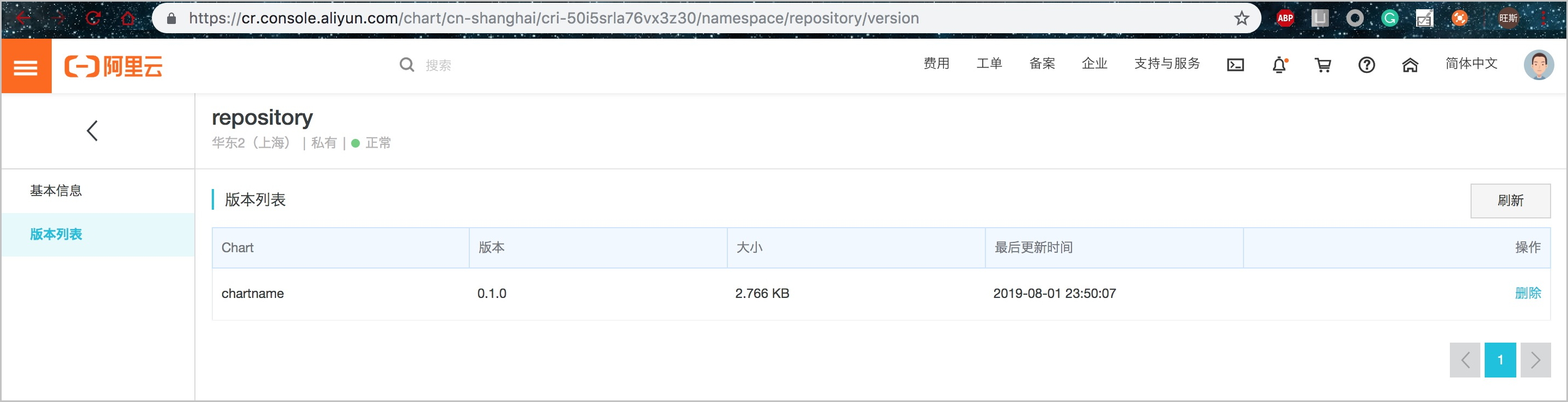

    在Chart仓库页面单击Chart仓库名称，单击版本列表。在版本列表页面可以看到新增一个Chart。
  3. 执行以下命令，拉取Chart。
    # 从线上Chart仓库更新本地Chart索引。
helm repo update

# 拉取Chart。
helm fetch <本地仓库名称>/<Chart名称> --version <Chart版本>

# 或者直接安装Chart。
helm install -f values.yaml <本地仓库名称>/<Chart名称> --version <Chart版本>
