本文主要通过Grafana示例演示如何将日志服务采集的Nginx日志进行实时可视化分析。

前提条件

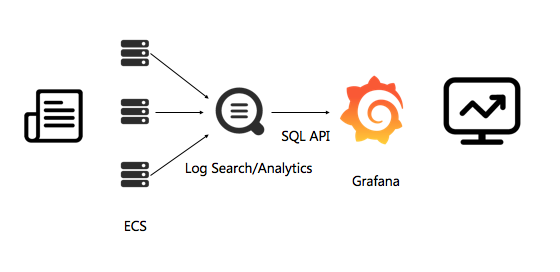

流程架构

日志从收集到分析的流程架构如下。

操作步骤

  1. 安装Grafana。详情请参见Grafana官方文档
    以安装Ubuntu为例,需执行以下安装命令。
    wget https://s3-us-west-2.amazonaws.com/grafana-releases/release/grafana_4.5.2_amd64.deb
    sudo apt-get install -y adduser libfontconfig
    sudo dpkg -i grafana_4.5.2_amd64.deb
    若您需要使用饼状图,则需执行以下命令安装Pie chart插件。
    grafana-cli plugins install grafana-piechart-panel
  2. 安装日志服务插件。

    请确认Grafana的插件目录位置。在Ubuntu的插件目录/var/lib/grafana/plugins/安装插件,重启grafana-server。

    以Ubuntu系统为例,执行以下命令安装插件,并重启grafana-server。
    cd /var/lib/grafana/plugins/
    git clone https://github.com/aliyun/aliyun-log-grafana-datasource-plugin
    service grafana-server restart
  3. 配置日志服务数据源。
    说明 若您是在本机部署,默认是安装在3000端口。请提前在浏览器打开3000端口。
    1. 登录Grafana。
    2. 在左侧菜单栏,单击G1 > Data Sources
    3. Data Sources页签,单击Add data source,选中LogService,单击Select,请参考如下说明配置数据源。
      配置项 说明
      Name Name表示名称,请自定义一个数据源的名称。
      HTTP
      • URL示例:http://dashboard-demo.cn-hangzhou.log.aliyuncs.comdashboard-demo是project名称,cn-hangzhou.log.aliyuncs.com是project所在地域的Endpoint,在配置自己的数据源时,需要替换成自己的project和region地址,请参见服务入口
      • Access可以选择Server,也可以选择Browser。
      • Whitelisted:添加访问白名单。
      Auth 采用默认配置。
      log service details 日志服务详细配置,分别填写Project和Logstore,以及具备读取权限的AccessKey。AccessKey可以是主账号的AccessKey,也可以是子帐号的AccessKey。
    4. 单击Save & Test
  4. 添加Dashboard。
    1. 在左侧导航栏,选中图标1 > Dashboards,添加一个Dashboard。
    2. 配置模板变量。

      在Grafana中可以配置模板变量,在同一个视图中,通过选择不同的变量值,展示不同的视图。本文档主要配置每个时间区间的大小,以及不同域名的访问情况。

      1. New dashboard页面右上角,通过下拉框选择配置一个时间区间,单击页面右上角的图标2 > Variables > Add variable,进入配置页面。
      2. 变量的名称是您在配置中使用的变量,在这里起名为myinterval,在查询条件中,要写成$myinterval,参考以下样例进行配置,并单击Add
        配置项 说明
        Name 变量名称,您可以命名为myinterval。
        Type 选择interval
        Lable 输入time interval。
        Internal Options
        • value输入1m,10m,30m,1h,6h,12h,1d,7d,14d,30d
        • 选中Auto Option
      3. 配置一个域名模板。

        通常一个VPS上可以挂载多个域名,则需要查看不同域名的访问情况。

        Variable页面,单击New,参考以下说明配置域名模板。
        配置项 说明
        Name 变量名称,您可以命名为hostname。
        Type 选中Custom
        Lable 输入域名。
        Custom Options Values separated by输入*,www.host.com,www.host0.com,www.host1.com。表示可以查看所有域名的访问情况,也可以分别查看www.host.comwww.host0.comwww.host1.com的访问情况。
        Selection Options 配置为默认值。
      4. 在左侧菜单栏,单击Save保存配置完成的模板。
    3. 视图配置示例。
      • 配置PV & UV
        1. 单击右上角图标3
        2. New Panel页面,单击Add Query
        3. 单击G小图标4,在Visualization下拉列表选中Graph,创建一个Graph视图。
        4. 单击G小图标5,在Title文本框输入UV & PV
        5. 单击G小图标6,在Query下拉列表选中logservice,配置项请参见如下说明。 grafana-pv&uv01
          配置项 说明
          Query
          $hostname| select approx_distinct(remote_addr) as uv ,count(1) as pv , __time__ - __time__ % $$myinterval as time group by time order by time limit 1000
          上述Query中的$hostname,在实际展示时,会替换成用户选择的域名。$$myinterval,则会替换成时间区间,注意myinterval前有两个$符号,而hostname有一个。
          X-Column time
          Y-Column uv,pv
          若UV和PV的值相差较大,可通过调整为双Y轴图表展示。单击图表下方的图示线条(如下图①),单击Y-Axis(如下图②),打开use right y-axis开关(如下图③)。grafana-pv&uv02
      • 配置出入网带宽

        添加出入网带宽的视图,创建步骤请参见配置PV & UV

        主要配置项如下:
        配置项 说明
        Query
        $hostname | select sum(body_byte_sent) as net_out, sum(request_length) as net_in,__time__ - __time__ % $$myinterval as time group by __time__ - __time__ % $$myinterval limit 10000
        X-Column Time
        Y-Column net_in,net_out
      • 不同HTTP方法的占比

        添加不同HTTP方法的占比的视图,创建步骤请参见配置PV & UV

        单击G小图标4,在Visualization下拉列表选中Pie Chart,创建一个饼图。主要配置项如下:
        配置项 说明
        Query
        $hostname | select count(1) as pv ,method group by method
        X-Column pie
        Y-Column method,pv
      • 不同HTTP状态码占比

        添加不同HTTP状态码占比的视图,创建步骤请参见配置PV & UV

        单击G小图标4Visualization选中Pie Chart,创建一个饼图。主要配置项如下:
        配置项 说明
        Query
        $hostname | select count(1) as pv ,status group by status
        X-Column pie
        Y-Column status,pv
      • 热门来源页面

        添加热门来源页面的视图,创建步骤请参见配置PV & UV

        单击G小图标4,在Visualization下拉列表选中Pie Chart,创建一个饼图。主要配置项如下:
        配置项 说明
        Query
        $hostname | select count(1) as pv , referer group by referer order by pv desc
        X-Column pie
        Y-Column referer,pv
      • 延时最高页面

        添加延时最高页面的视图,创建步骤请参见配置PV & UV

        单击G小图标4,在Visualization下拉列表选中Table,创建一个表格,展示URL和对应的延时。主要配置项如下:
        配置项 说明
        Query
        $hostname | select URL as top_latency_URL ,request_time order by request_time desc limit 10
        X-Column X-Column不填写内容
        Y-Column top_latency_url,request_time
      • 热门页面

        添加热门页面的视图,创建步骤请参见配置PV & UV

        单击G小图标4,在Visualization下拉列表选中Table,创建一个表格。主要配置项如下:
        配置项 说明
        Query
        $hostname | select count(1) as pv, split_part(URL,'?',1) as path group by split_part(URL,'?',1) order by pv desc limit 20
        X-Column X-Column不填写内容
        Y-Column path,pv
      • 非200请求top页面

        添加非200请求top页面的视图,创建步骤请参见配置PV & UV

        单击G小图标4,在Visualization下拉列表选中Table,创建一个表格。主要配置项如下:
        配置项 说明
        Query
        $hostname not status:200| select count(1) as pv , url group by url order by pv desc
        X-Column X-Column不填写内容
        Y-Column url,pv
      • 前后端平均延时

        添加前后端平均延时的视图,创建步骤请参见配置PV & UV

        主要配置如下:
        配置项 说明
        Query
        $hostname | select avg(request_time) as response_time, avg(upstream_response_time) as upstream_response_time ,__time__ - __time__ % $$myinterval as time group by __time__ -  __time__ % $$myinterval limit 10000
        X-Column time
        Y-Column upstream_response_time,response_time
      • 客户端统计

        添加客户端统计的视图,创建步骤请参见配置PV & UV

        单击G小图标4,在Visualization下拉列表选中Pie Chart,创建一个饼图。主要配置项如下:
        配置项 说明
        Query
        $hostname  | select count(1) as pv, case when  regexp_like(http_user_agent , 'okhttp') then 'okhttp' when  regexp_like(http_user_agent ,  'iPhone') then 'iPhone' when regexp_like(http_user_agent ,  'Android')  then 'Android' else 'unKnown' end as http_user_agent group by  http_user_agent order by pv desc limit 10
        X-Column pie
        Y-Column http_user_agent,pv
      • 设置Logs

        添加Logs视图,创建步骤请参见配置PV & UV

        单击G小图标4,在Visualization下拉列表选中Logs,创建一个Logs。配置页面输入Logs Per Page即完成。

        说明 每页最多展示100条,即Logs Per Page最大值为100。
      • 设置流图

        添加流图,创建步骤请参见配置PV & UV

        主要配置项如下:
        配置项 说明
        Query
        $hostname  | select to_unixtime(time) as time,status,count from (select time_series(__time__, '1m', '%Y-%m-%d %H:%i', '0')  as time,status,count(*) as count from log group by status,time order by time limit 10000)
        X-Column 配置为时间列。
        Y-Column col1#:#col2,其中col1为聚合列,col2为其他列。
      • 设置地图

        添加流图,创建步骤请参见配置PV & UV

        单击G小图标4,在Visualization下拉列表选中Wordmap Panel,创建一个地图。Queries主要配置项如下:
        配置项 说明
        Query
        $hostname  | select   count(1) as pv ,geohash(ip_to_geo(arbitrary(remote_addr))) as geo,ip_to_country(remote_addr) as country  from log group by country having geo <>'' limit 1000
        X-Column map
        Y-Column country,geo,pv
        Visualization主要配置项如下,其他配置为默认值。
        配置项 说明
        Location Data geohash
        Location Name Field country
        geo_point/geohash Field geo
        Metric Field pv
    4. 单击右上角保存按钮,保存Dashboard。

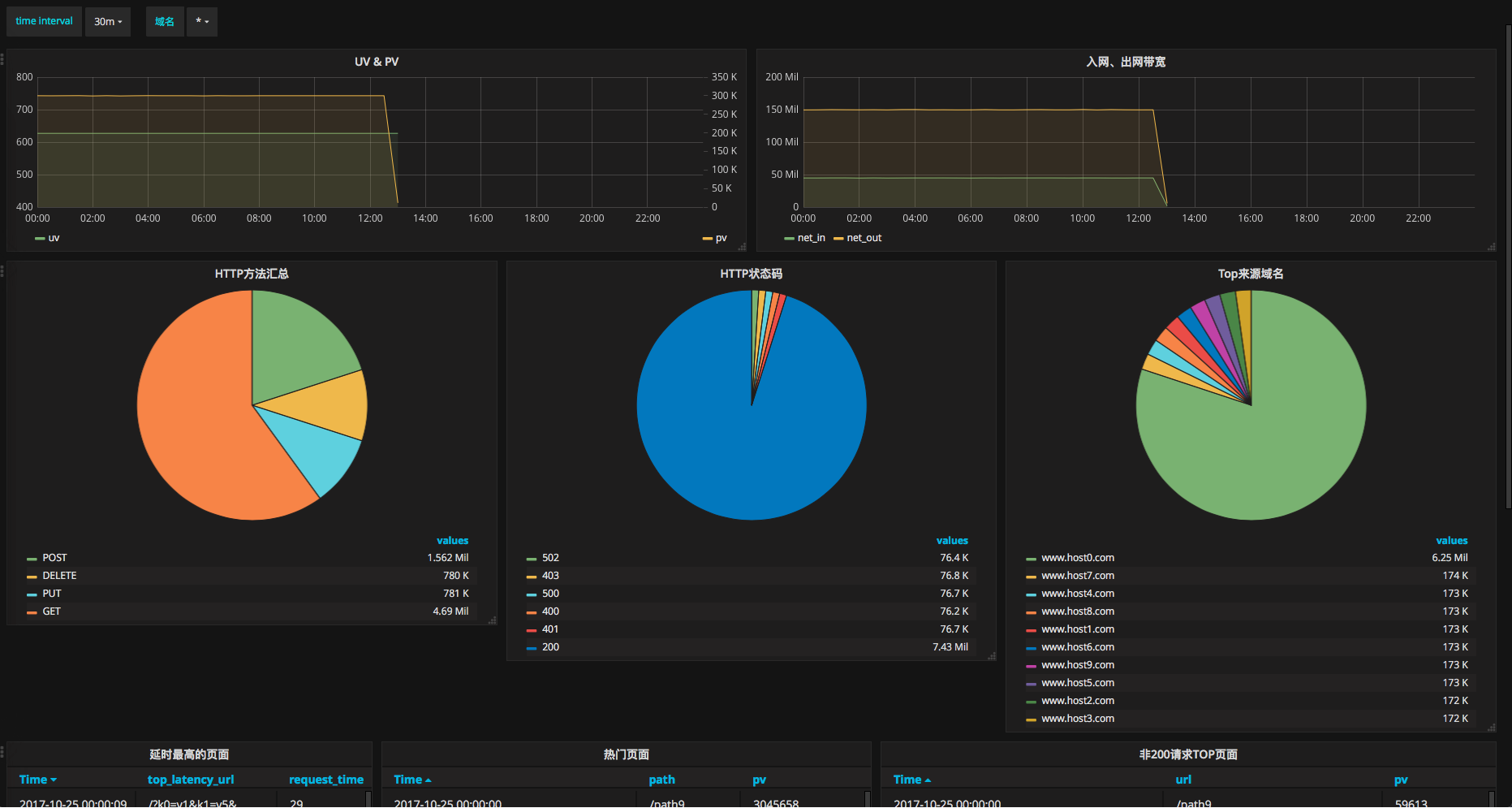

  5. 查看结果。

    打开Dashboard首页查看效果。示例请参见Demo

    您可以在Dashboard页面上方选择统计的时间范围,也可以选择统计的时间粒度或不同的域名。整个Nginx访问统计的Dashboard完成,您可以从视图中挖掘有价值的信息。
