日志服务支持在仪表盘中增加Markdown图表,在Markdown图表插入图片、链接、视频等多种元素,使您的仪表盘页面更加友好。

在查询分析日志数据时,将多个分析图表添加到仪表盘中,有利于您快速查看多项分析结果、实时监控多项业务的状态信息。日志服务还支持在仪表盘中增加Markdown图表,该图表使用Markdown语言编辑。您可以在Markdown中插入图片、链接、视频等多种元素,使您的仪表盘页面更加友好。

Markdown图表都是根据不同的需求来创建的。您可以在Markdown图表中插入背景信息、图表说明、页面注释和扩展信息等文字内容,优化仪表盘的信息表达;插入快速查询或其他Project的仪表盘链接,方便其他查询页面的跳转;插入自定义的图片,让您的仪表盘信息更加丰富、功能更为灵活。

应用场景

通过Markdown图表可以自定义跳转链接到当前Project的其他仪表盘,同时还可以插入图片以便快速区分。当需要对图表参数进行介绍时,也可以插入Markdown图表进行说明。

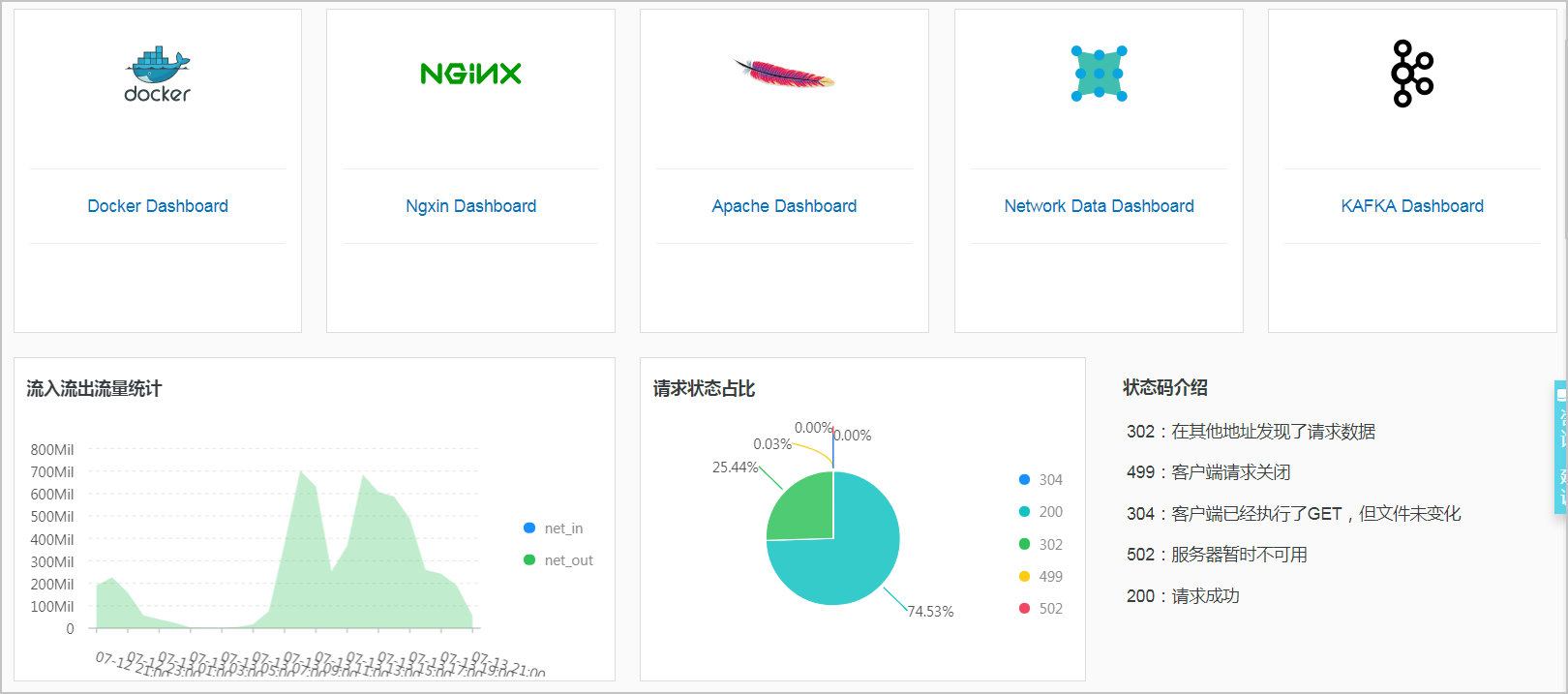

图 1. 应用场景


前提条件

  1. 已成功采集到日志数据。
  2. 已配置仪表盘。

操作步骤

  1. 仪表盘页面单击右上角的编辑按钮。
  2. 在编辑模式下,将操作栏中的Markdown图标拖动到指定位置,即可创建markdown图表。
  3. 选中新建的Markdown图表,从右上角展开菜单,并单击编辑
  4. 在弹出页面中设置Markdown图表属性。
    配置项 说明
    图表名称 您创建的Markdown图表名称。
    显示边框 选择显示边框,为您的Markdown图表增加边框。
    显示标题 选择显示标题,会在仪表盘中为您展示Markdown图表的标题。
    显示背景 选择显示背景,为您的Markdown图表添加白色背景。
    绑定查询 选择绑定查询并设置查询属性后,会在Markdown图表中动态显示查询结果。
  5. 绑定查询(可选)
    1. 选择待查询的日志库,在查询框中输入完整的查询分析语句。查询分析语句由查询语句和分析语句构成,格式为查询语句|分析语句。详细说明请参考简介
    2. 单击15分钟(相对),设置查询的时间范围。

      您可以选择相对时间、整点时间和自定义时间范围。

      说明 查询结果相对于指定的时间范围来说,有1min以内的误差。
    3. 单击查询,显示当前查询结果的第一条数据。
    4. 单击字段旁的“⊕”,即可将查询结果放置在markdown内容中光标所在位置。
  6. 编辑Markdown内容

    Markdown内容中输入您的Markdown语句,右侧的图表展示区域会实时展示预览界面。您可以根据预览内容调整Markdown语句。

  7. 配置完成后单击确定
    图 2. 创建Markdown图表
配置完成后,您可以在当前仪表盘中查看Markdown图表。

修改Markdown图表

  • 修改图表位置和大小
    1. 仪表盘页面单击右上角的编辑
    2. 鼠标拖动Markdown图标到指定位置,拖动图表右下角调整图表大小。
    3. 在页面右上角单击保存
  • 修改图表标题
    1. 仪表盘页面单击右上角的编辑
    2. 单击指定Markdown图表,并在右上角的折叠列表中单击编辑
    3. 图表名称中输入新的标题,并单击确定
    4. 仪表盘页面右上角单击保存,退出仪表盘,并在弹出对话框中单击确定
  • 修改图表内容
    1. 仪表盘页面单击右上角的编辑
    2. 单击指定Markdown图表,并在右上角的折叠列表中单击编辑
    3. 修改图表配置,并单击确定
    4. 仪表盘页面右上角单击保存,退出编辑模式,并在弹出对话框中单击确定
  • 删除图表
    1. 仪表盘页面单击右上角的编辑
    2. 单击指定Markdown图表,并在右上角的折叠列表中单击删除
    3. 仪表盘页面右上角单击保存,退出编辑模式,并在弹出对话框中单击确定

常用Markdown语法

  • 标题

    Markdown语句:

    # 一级标题
    ## 二级标题
    ### 三级标题
    图 3. 标题预览


  • 链接

    Markdown语句:

    ### 目录

    [图表说明](https://help.aliyun.com/document_detail/69313.html)

    [仪表盘](https://help.aliyun.com/document_detail/59324.html)
    图 4. 链接预览


  • 图片

    Markdown语句:

    <div align=center>

    ![Alt txt][id]

    With a reference later in the document defining the URL location

    [id]: https://octodex.github.com/images/dojocat.jpg  "The Dojocat"
    图 5. 图片预览


  • 特殊标记

    Markdown语句:

    ---

    __Advertisement :)__

    ==some mark==   `some code`
    > Classic markup: :wink: :crush: :cry: :tear: :laughing: :yum:
    >> Shortcuts (emoticons): :-)  8-) ;)

    __This is bold text__

    *This is italic text*

    ---
    图 6. 特殊标记预览


关于Markdown语法的详细说明,请查看Markdown语法
