您可以通过容器服务管理控制台非常方便地快速创建Kubernetes集群。

前提条件

您需要开通容器服务、弹性伸缩(ESS)服务和访问控制(RAM)服务。

登录容器服务管理控制台RAM管理控制台弹性伸缩控制台开通相应的服务。

说明
您在使用集群过程中,请注意以下限制:
  • 用户账户需有100元的余额并通过实名认证,否则无法创建按量付费的ECS实例和负载均衡。
  • 随集群一同创建的负载均衡实例只支持按量付费的方式。
  • Kubernetes集群仅支持专有网络VPC。
  • 每个账号默认可以创建的云资源有一定的配额,如果超过配额创建集群会失败。请在创建集群前确认您的配额。如果您需要提高配额,请提交工单申请。
    • 每个账号默认最多可以创建50个集群(所有地域下),每个集群中最多可以添加100个节点。如果您需要创建更多的集群或者节点,请提交提交工单,申请提高配额。 申请。
      注意 Kubernetes集群中,VPC默认路由条目不超过48条,意味着Kubernetes集群使用VPC时,默认路由条目上限是48个。如果需要更大的路由条目数,需要您先对目标VPC提交工单,申请提高配额。
    • 每个账号默认最多可以创建100个安全组。
    • 每个账号默认最多可以创建60个按量付费的负载均衡实例。
    • 每个账号默认最多可以创建20个EIP。
  • ECS实例使用限制:

    支持创建按量付费和包年包月的ECS实例。

背景信息

创建集群过程中,容器服务会进行如下操作:

  • 创建ECS,配置管理节点到其他节点的SSH的公钥登录,通过CloudInit安装配置Kubernetes集群。
  • 创建安全组,该安全组允许VPC入方向全部ICMP端口的访问。
  • 创建VPC路由规则。
  • 创建NAT网关和共享带宽包(或EIP)。
  • 创建RAM子账号和AK,该子账号拥有ECS的查询、实例创建和删除的权限、添加和删除云盘的权限、SLB的全部权限、云监控的全部权限、VPC的全部权限、日志服务的全部权限、NAS的全部权限。Kubernetes集群会根据用户部署的配置相应的动态创建SLB、云盘、VPC路由规则。
  • 创建内网SLB,暴露6443端口。
  • 给内网SLB挂载EIP,暴露6443端口(如果您在创建集群的时候选择开放公网SSH登录,则会暴露22端口;如果您选择不开放公网SSH访问,则不会暴露22端口)。

操作步骤

  1. 登录容器服务管理控制台
  2. 在控制台左侧导航栏中,选择集群 > 集群,进入集群列表页面。
  3. 单击页面右上角的创建Kubernetes集群,在弹出的选择集群模板页面中,选择标准专有集群。单击创建,进入Kubernetes专有版的集群配置页面。
    创建k8s
  4. 完成集群配置。
    1. 完成集群基础选项配置。
      集群配置
      配置项 描述
      集群名称 填写集群的名称。
      说明 集群名称应包含1~63个字符,可包含数字、汉字、英文字符或连字符(-)。

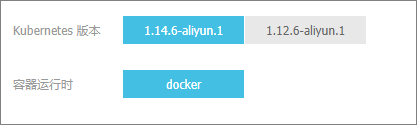

      Kubernetes版本 选择Kubernetes版本。
      容器运行时 Kubernetes专有版只支持Docker。
      地域 选择集群所在的地域。
      资源组 将鼠标悬浮于页面上方的账号全部资源,选择集群所在的资源组。这里显示选择的资源组。
      专有网络 设置集群的网络,您可以选择普通VPC和共享VPC。
      • 共享VPC:VPC的所有者账号(资源所有者)可以将其账号下的VPC内的交换机资源共享给其组织内的其他账号使用。
      • 普通VPC:不具备共享功能的VPC。
      说明 Kubernetes集群仅支持专有网络。您可以在已有VPC列表中选择所需的VPC。如果没有您需要的专有网络,可以通过单击创建专有网络进行创建,请参见创建专有网络

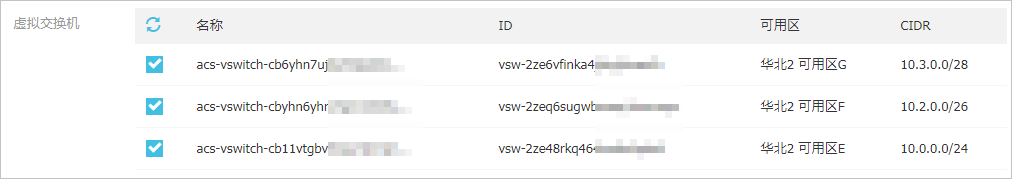

      虚拟交换机 设置虚拟交换机。

      您可以在已有虚拟交换机列表中,根据可用区选择1-3个交换机 。如果没有您需要的交换机,可以通过单击创建虚拟交换机进行创建,请参见创建交换机

      网络插件 设置启用的网络插件和插件配置,支持Flannel和Terway网络插件,具体请参见Flannel与Terway
      • Flannel:简单稳定的社区的Flannel CNI插件。但功能偏简单,支持的特性少,例如:不支持基于Kubernetes标准的Network Policy。
      • Terway:阿里云容器服务自研的网络插件,将阿里云的弹性网卡分配给容器,支持Kubernetes的Network Policy来定义容器间的访问策略,支持对单个容器做带宽的限流。
        说明
        • 在这两种模式下,节点上可以运行的Pod数均受节点的弹性网卡和辅助IP的配额限制。
        • 当专有网络选择共享VPC时,网络插件仅支持Terway。

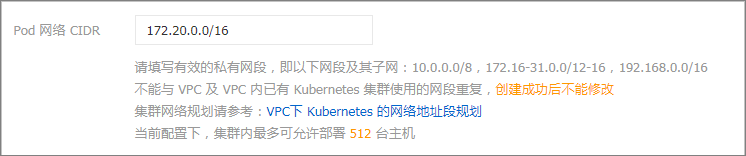

      Pod网络CIDR 网络插件选择Flannel时,需要配置Pod网络CIDR

      Pod网络CIDR指定Flannel网络插件需要配置Pod网络CIDR,网段不能和VPC及VPC已有Kubernetes集群使用的网段重复,创建成功后不能修改。而且Service地址段不能和Pod地址段重复,有关Kubernetes网络地址段规划的信息,请参见VPC下Kubernetes的网络地址段规划

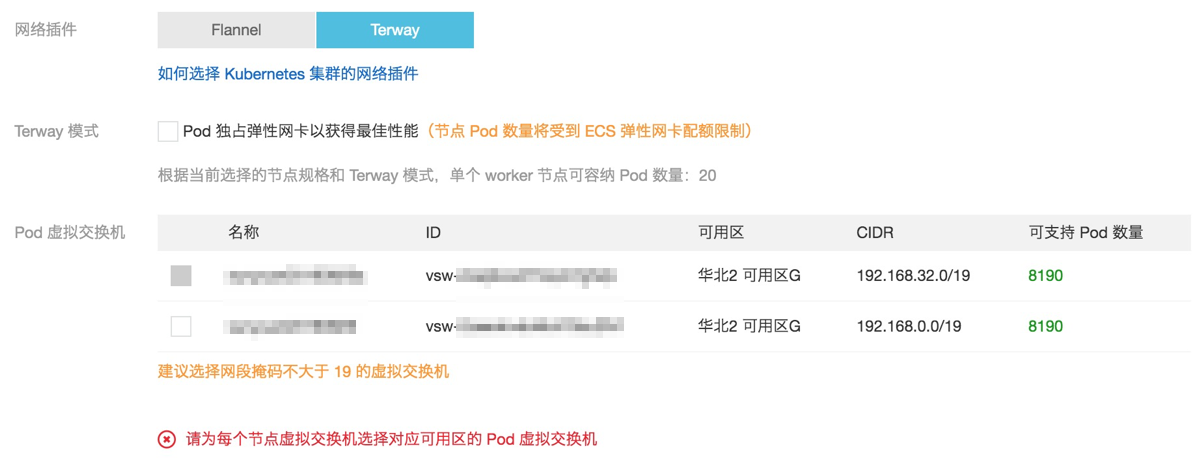

      Terway模式 网络插件选择Terway时,需要配置Terway模式
      配置Terway模式,需选择是否选中Pod独占弹性网卡以获得最佳性能
      • 如果选中,Pod将独占一个专有的弹性网卡。
      • 如果不选中,使用弹性网卡的辅助IP分配给Pod,一个Pod占用一个弹性网卡辅助IP地址。
      说明 当前只有白名单用户可使用该功能。提交工单申请使用。
      Pod虚拟交换机 网络插件选择Terway时,需要配置Pod虚拟交换机Pod虚拟交换机指定Terway网络插件需要配置Pod的VSwitch,由于Pod的弹性网卡需要和所在的机器在同一个可用区,所以需要为上面所选的集群节点的VSwitch相对应可用区的Pod选择另一个VSwitch,集群运行时Pod的IP地址将会从所选择的VSwitch中分配,为了保障Pod可用数量,建议选择掩码不大于19的VSwitch。

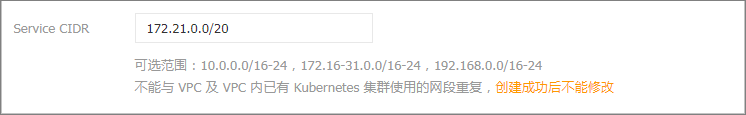

      Service CIDR 设置Service CIDR。您需要指定Service CIDR,网段不能与VPC及VPC内已有Kubernetes集群使用的网段重复,创建成功后不能修改。而且Service地址段也不能和Pod地址段重复,有关Kubernetes网络地址段规划的信息,请参见VPC下Kubernetes的网络地址段规划
      节点IP数量 如果您选择的网络模式为Flannel,您需设置节点IP数量
      说明 节点IP数量是指可分配给一个节点的IP数量,建议保持默认值。
      配置SNAT 设置是否为专有网络配置SNAT网关。
      • 如果您使用的VPC中当前已有NAT网关,容器服务会使用已有的NAT网关。
      • 如果VPC中没有NAT网关,系统会默认自动为您创建一个NAT网关。如果您不希望系统自动创建NAT网关,可以取消选中页面下方的为专有网络配置SNAT。此时您需要自行配置NAT网关实现VPC安全访问公网环境,或者手动配置SNAT,否则VPC内实例将不能正常访问公网,会导致集群创建失败。
      公网访问 设置是否开放使用EIP暴露API Server
      API Server提供了各类资源对象(Pod,Service等)的增删改查及watch等HTTP Rest接口。
      • 如果选择开放,会创建一个EIP,并挂载到内网SLB上。此时,Master节点的6443端口(对应API Server)暴露出来,用户可以在外网通过kubeconfig连接或操作集群。
      • 如果选择不开放,则不会创建EIP,用户只能在VPC内部用kubeconfig连接并操作集群。
      SSH登录

      您需要开放使用EIP暴露API Server,才能设置公网SSH登录。

      • 选择开放公网SSH登录,您可以SSH访问集群。
      • 选择不开放公网SSH登录,将无法通过SSH访问集群,也无法通过kubectl连接集群。如果您需要通过SSH访问集群实例,可以手动为ECS实例绑定EIP,并配置安全组规则,开放SSH(22)端口,具体操作请参见SSH访问Kubernetes集群
      RDS白名单 设置RDS白名单。将节点IP添加到RDS实例的白名单中。
      自定义安全组 设置安全组。单击请选择安全组,在弹出的页面选中目标安全组,单击确定

      详细内容请参见安全组概述

      说明 当前只有白名单用户可使用该功能。提交工单申请使用。
    2. 完成集群高级选项配置。
      高级选项
      配置项 描述
      kube-proxy代理模式

      支持iptables和IPVS两种模式。

      • iptables:成熟稳定的kube-proxy代理模式,Kubernetes service的服务发现和负载均衡使用iptables规则配置,但性能一般,受规模影响较大,适用于集群存在少量的service。
      • IPVS:高性能的kube-proxy代理模式,Kubernetes service的服务发现和负载均衡使用Linux ipvs模块进行配置,适用于集群存在大量的service,对负载均衡有高性能要求的场景。
      标签

      为集群绑定标签。输入键和对应的值,单击添加

      说明
      • 是必需的,而是可选的,可以不填写。
      • 不能是aliyun、http:// 、https://开头的字符串,不区分大小写,最多64个字符。
      • 不能是http://或https://,可以为空,不区分大小写,最多128个字符。
      • 同一个资源,标签键不能重复,相同标签键(Key)的标签会被覆盖。
      • 如果一个资源已经绑定了20个标签,已有标签和新建标签会失效,您需要解绑部分标签后才能再绑定新的标签。
      集群本地域名 设置是否配置集群本地域名。
      说明 默认域名为cluster.local,可自定义域名。域名由两段组成,每段不超过63个字符,且只能使用大小写字母和数字,不能为空。
      集群CA 如果选中自定义集群CA,可以将CA证书添加到Kubernetes集群中,加强服务端和客户端之间信息交互的安全性。
      集群删除保护 设置是否启用集群删除保护。为防止通过控制台或API误释放集群。
  5. 单击下一步:Master配置,完成Master节点配置。
    Master配置
    配置项 描述
    付费类型 容器服务Kubernetes版支持按量付费包年包月两种节点付费类型。
    购买时长 选择包年包月时,需设置购买时长。目前支持选择1、2、3、6和1~5年。
    自动续费 选择包年包月,需设置是否自动续费
    Master实例数量 设置您所需的Master节点数量。目前支持创建3个或者5个Master节点。
    实例规格 选择Master节点的实例规格。详情参见实例规格族
    系统盘 默认为Master节点挂载系统盘,支持SSD云盘和高效云盘。
  6. 单击下一步:Worker配置,完成Worker节点配置。
    1. 选择Worker实例。
      • 如果您选择新增实例,需要进行以下配置。worker配置
        配置项 描述
        实例规格 支持选择多个实例规格。详情参见实例规格族
        已选规格 选中的规格呈现在这里。
        数量 新增Worker实例的数量。
        系统盘 支持SSD云盘和高效云盘。
        挂载数据盘 支持SSD云盘和高效云盘。
        操作系统 支持CentOS 7.7AliyunLinux 2.1903
        登录方式
        • 设置密钥。

          您需要在创建集群的时候选择密钥对登录方式,单击新建密钥对,跳转到ECS云服务器控制台,创建密钥对,参见创建SSH密钥对。密钥对创建完毕后,设置该密钥对作为登录集群的凭据。

        • 设置密码。
          • 登录密码:设置节点的登录密码。
          • 确认密码:确认设置的节点登录密码。
        密钥对
      • 如果您选择添加已有实例,则需要预先在此地域下创建ECS云服务器,然后配置操作系统登录方式密钥对,配置描述参见上文。
    2. 设置高级选项。
      高级选项
      配置项 描述
      实例保护 设置是否启用实例保护。
      说明 为防止通过控制台或API误释放集群节点,默认启用实例保护。
      实例自定义数据 请参见生成实例自定义数据
      自定义镜像 允许您选择一个自定义ECS镜像,选择后,集群所有节点将基于此镜像进行部署。 有关创建自定义镜像操作,请参见使用自定义镜像创建 Kubernetes 集群
      说明 当前只有白名单用户可使用该功能。提交工单申请使用。
      自定义镜像不限制操作系统 选择这项后,当您自定义镜像时不再限制操作系统。
      说明 当前只有白名单用户可使用该功能。提交工单申请使用。
      自定义节点名称 是否开启自定义节点名称
      节点名称由前缀 + 节点IP地址子串 + 后缀三部分组成:
      • 前缀和后缀均可由.分隔的一个或多个部分构成,每个部分可以使用小写字母、数字和-,且首尾必须为小写字母和数字。
      • IP地址段长度指截取节点IP地址末尾的位数,取值范围5-12。

      例如:节点IP地址为192.168.0.55,指定前缀为aliyun.com,IP地址段长度为5,后缀为test,则节点名称为aliyun.com00055test。

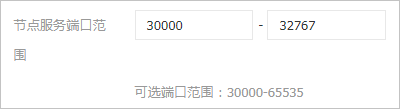

      节点服务端口范围 设置节点服务端口范围。默认端口范围为30000~32767。
      CPU Policy 设置CPU policy。
      • none:默认策略,表示启用现有的默认CPU亲和方案。
      • static:允许为节点上具有某些资源特征的Pod赋予增强的CPU亲和性和独占性。
      污点(Taints) 为集群内所有Worker节点添加污点。
  7. 单击下一步:组件配置,完成组件配置。
    组件配置
    配置项 描述
    Ingress 设置是否安装Ingress组件。默认选中安装Ingress组件,请参见Ingress 支持
    存储插件 设置存储插件,支持Flexvolume和CSI。Kubernetes集群通过Pod可自动绑定阿里云云盘、NAS、OSS存储服务。请参见存储管理-Flexvolume存储管理-CSI
    云监控插件

    设置是否启用云监控插件。您可以选择在ECS节点上安装云监控插件,从而在云监控控制台查看所创建ECS实例的监控信息。白名单用户还可以选择使用Prometheus监控服务

    日志服务

    设置是否启用日志服务,您可使用已有Project或新建一个Project。

    选中使用日志服务,会在集群中自动配置日志服务插件。创建应用时,您可通过简单配置,快速使用日志服务,详情参见使用日志服务进行Kubernetes日志采集

    选中使用日志服务后,您还可以选择是否在日志服务控制台中创建Ingress Dashboard或者创建事件中心

    工作流引擎 设置是否使用AGS。
    • 如果选中AGS,则创建集群时系统自动安装AGS工作流插件。
    • 如果不选中,则需要手动安装AGS工作流插件,请参见AGS命令行帮助
    可选组件 在系统组件之外,还可以选择安装容器服务提供的其他组件。
  8. 单击下一步:确认订单
  9. 选中服务协议并单击创建集群
    说明 一个包含多节点的Kubernetes集群的创建时间约为十分钟。

执行结果

  • 集群创建成功后,您可以在容器服务管理控制台的集群列表页面查看所创建的集群。集群列表
  • 您可以单击操作列的查看日志,进入集群日志信息页面查看集群的日志信息。 您也可以在集群日志信息页面中,单击资源栈事件查看更详细的信息。
    集群日志信息
  • 在集群列表中,找到刚创建的集群,单击操作列中的管理,查看集群的基本信息和连接信息。
    集群基本信息
    其中:
    • API Server公网连接端点:Kubernetes的API server对公网提供服务的地址和端口,可以通过此服务在用户终端使用kubectl等工具管理集群。
    • API Server内网连接端点:Kubernetes的API server对集群内部提供服务的地址和端口。此IP为负载均衡的地址,后端有3台Master提供服务。
    • Pod网络CIDR:每个Pod的IP地址段。创建成功后不能修改,且Service地址段也不能和Pod地址段重复。
    • Service CIDR:Service的IP地址段。创建成功后不能修改,且Service地址段也不能和Pod地址段重复。
    • Master节点SSH连接地址:可以直接通过SSH登录到Master节点,以便对集群进行日常维护。
    • 测试域名:为集群中的服务提供测试用的访问域名。测试域名后缀是<cluster_id>.<region_id>.alicontainer.com
    • kube-proxy代理模式:Kubernetes service的服务发现和负载均衡需要通过服务代理进行配置,支持iptables和IPVS两种模式。
    • 节点Pod数量:单个节点可运行Pod数量的上限,默认值为128。
  • 您可以通过kubectl连接Kubernetes集群,执行kubectl get node查看集群的节点信息。
    集群查看结果

    上述可见一共有10个节点,包括5个Master节点和我们在参数设置步骤填写的5个Worker节点。
