通用标题

更新时间:

本文介绍通用标题全量选择时各配置项的含义。

图表样式


样式面板image

  • 搜索配置:单击样式面板右上角的搜索配置项图标image,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索配置项

    • 尺寸:包括组件的宽度和高度,单位为px。

    • 定位:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。

    • 旋转:以组件的中心为中心点,进行旋转,单位为度(°)。

      • 手动输入角度值,控制组件的旋转角度。

      • 单击image图标,控制组件左右翻转样式。

      • 单击image图标,控制组件上下翻转样式。

    • 不透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1

  • 标题名:标题的名称,支持从数据面板中获取内容。

    说明
    • 标题名内容获取优先级是:数据源 > 样式

    • 只有清空数据源面板中value字段内容后,才会显示样式面板中标题名的内容。

  • 文本样式

    参数

    说明

    字体

    标题文本的字体系列,默认为微软雅黑

    字号

    标题文本的字体大小。

    字体颜色

    标题文本的颜色,请参见颜色选择器说明进行修改。

    字体粗细

    标题文本的字体粗细。

  • 对齐方式:标题文本水平和垂直对齐方式,可选左对齐右对齐居中对齐

  • 文字排列方式:标题文本的排列方式,可选水平垂直

  • 文字间隔:标题文本之间的距离,单位px。

  • 背景样式:标题的背景样式,可单击眼睛图标图标控制背景样式的显隐。

    参数

    说明

    背景色

    标题背景框内的颜色,请参见颜色选择器说明进行修改。

    圆角

    标题背景框的圆角大小,单位为px。数值为0的时候没有圆角,背景框为方形,设置值越大,圆角弧度值越大。

    背景边框

    标题的背景边框样式,包括边框的线条粗细值、线条的颜色和线条样式,可选实线虚线点线

  • 省略号:打开开关,标题内文本溢出的时候,溢出部分以省略号显示;关闭开关,标题开头和结尾溢出部分内容无法显示在标题框内。

    • 开启省略号示例样式image

    • 关闭省略号示例样式image

  • 超链接配置:单击标题区域可跳转至设定的超链接。

    参数

    说明

    超链接

    URL链接地址,也可在数据中进行配置,优先使用数据中的配置。

    是否新开窗口

    打开开关,在预览或发布页,单击标题区域可跳转至新的页面显示链接内容。关闭开关,仅在当前页面进行跳转。

  • 手势光标:设置在鼠标移动到组件上方时,是否出现手势图标。

  • 文字阴影:单击右侧的imageimage图标,添加或删除一个文字阴影。 单击imageimage图标配置多个文字阴影的排列样式。单击image图标,即可复制当前选中文字阴影配置内容并新增一个同样配置的文字阴影。

    说明

    文字阴影可叠加使用,但不可超过 3个(过度使用可能会造成性能压力)。

    • 颜色:配置当前文字阴影的颜色

    • 偏移:配置当前文字阴影的X/Y轴偏移量,单位px。

    • 模糊半径:配置当前文字阴影的模糊半径,单位px。

数据源面板image

字段

说明

value

(可选)标题的内容,配置后会覆盖样式>标题名配置项的内容。当此处为空时,会读取样式>标题名配置项的内容进行显示。

url

(可选)标题跳转的超链接地址,配置后会覆盖样式>超链接配置>超链接的URL。

数据项配置

说明

数据源

组件的数据源中通过代码编辑可视化编辑展示了组件所包含的数据字段。也可以修改数据类型,灵活配置组件数据。

数据映射

当您需要自定义图表字段配置时,可以在数据映射模块设置不同的字段映射内容,将这些字段映射到组件对应的字段上。无需修改数据源中的字段,就可以实现数据的实时匹配。也可以单击image图标对字段分别样式配置。

过滤器

打开过滤器,选择已创建的数据过滤器或新建数据过滤器,并配置数据过滤器脚本,实现数据的筛选功能。详情请参见管理数据过滤器

数据响应结果

实时展示了组件所使用的数据。当组件数据源发生变化时,数据响应结果会对应展示最新的数据。如果系统反应延迟,您可以单击右侧的image图标,查看数据响应结果,也可以单击右侧的image图标,获取组件的最新数据。您也可以单击查看示例,查看当前组件的响应结果示例。

禁止加载态

勾选复选框,在组件更新和预览数据看板时,将看不到组件初始化时的加载内容,去勾选则相反。默认为去勾选状态。

受控模式

勾选复选框,组件初始化状态下不请求数据,仅通过全局变量或蓝图编辑器配置的方法发起请求数据;去勾选复选框,可以使用自动更新请求数据。默认为去勾选状态。

自动更新请求

勾选复选框,可以手动输入轮询的时间频次设置动态轮询。清除后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和全局变量事件来触发请求更新数据。

高级面板image

打开开关,开启关联全局变量功能。当点击标题会抛出回调值,默认抛出数据中的value字段和url字段值。具体配置请参见组件交互配置

蓝图交互

  1. 单击页面左上角的image图标,进入蓝图页面。

  2. 图层节点页签下,添加当前组件至主画布中。

  3. 查看蓝图配置参数。image.png

    • 事件

      事件

      说明

      当数据接口请求完成时

      数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据源页签的数据响应结果区域。

      当点击标题时

      单击标题时抛出的事件,同时抛出对应的数据项。

      {
          "value": "标题",
          "url": "https://www.aliyun.com"
      }
    • 动作

      动作

      说明

      导入数据接口

      按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据,参考数据示例。

      [
        {
          "value": "标题",
          "url": "https://www.aliyun.com"
        }
      ]

      请求数据接口

      重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如通用标题配置了API数据源为https://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为https://api.test?id=1

      移动

      将组件移动到指定位置,参考数据示例。

          {
            // 移动方式。绝对定位:to,相对定位:by。默认值:to。
              "positionType": "to",
            // 指定位置。x坐标,y坐标。
            "attr": {
              "x": 0,
              "y": 0
            },
            // 动画方式。
            "animation": {
              "enable": false,
              // 动画延时,单位ms。
              "animationDuration": 1000,
              // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }

      切换显隐

      切换组件显示或者隐藏,不需要参数。

      显示

      显示组件,参考数据示例。

      {
        "animationType": "",//动画方式,可选值:fade,不填无动画。
        "animationDuration": 1000,//动画延迟,单位ms。
        "animationEasing": ""//动画曲线
      }

      隐藏

      隐藏组件,参考数据示例。

      {
        "animationType": "",//动画方式,可选值:fade,不填无动画。
        "animationDuration": 1000,//动画延迟,单位ms。
        "animationEasing": ""//动画曲线
      }

      更新组件配置

      动态更新组件的样式配置。需要先在组件的样式面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。

案例演示

本案例通过Tab列表的轮播功能实现通用标题的动态展示。

  1. 登录DataV控制台

  2. 选择任一数据看板,单击编辑,进入画布编辑器页面。

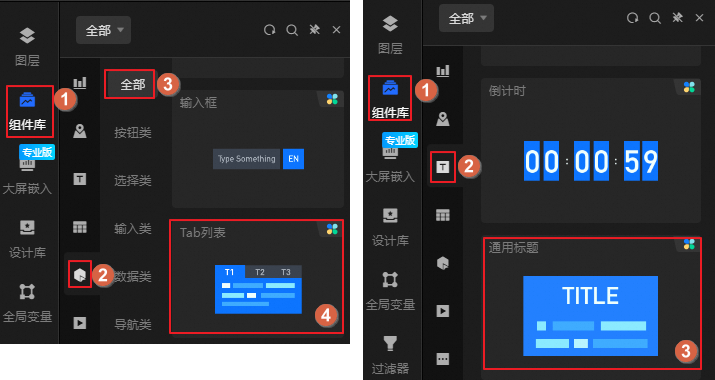

  3. 添加Tab列表通用标题两个组件到画布中。

  4. 单击Tab列表,选择样式面板,打开Tab列表的轮播功能,间隔时间默认。

  5. 单击页面左上角的image图标,进入蓝图页面。

  6. 图层节点页签下,添加所有组件至主画布中。

  7. 逻辑节点页签下,添加一个串行数据处理节点到主画布中。

  8. 连接组件。image.png

  9. 配置串行数据处理节点的处理方法。

    return [{value:data.content}];
  10. 单击页面右上角的预览,预览展示结果。image.png

  11. (可选)如果需要跳转特定Tab页签,可以在串行数据处理节点前加入条件判断节点,满足时再执行处理方法;不满足显示默认值。例如:不显示第一个Tab页签内容。image.png

    • 条件判断节点

      return data.id > 1;
    • 串行数据处理-满足

      return [{value:data.content}];
    • 串行数据处理-不满足

      return [{value: "我是标题数据"}];
  12. 单击页面右上角的预览,预览展示结果。image.png
