堆积面积图可用来展示在一定时间内数据的趋势走向以及它们所占的面积比例。本文为您介绍如何为堆积面积图添加数据并配置样式。

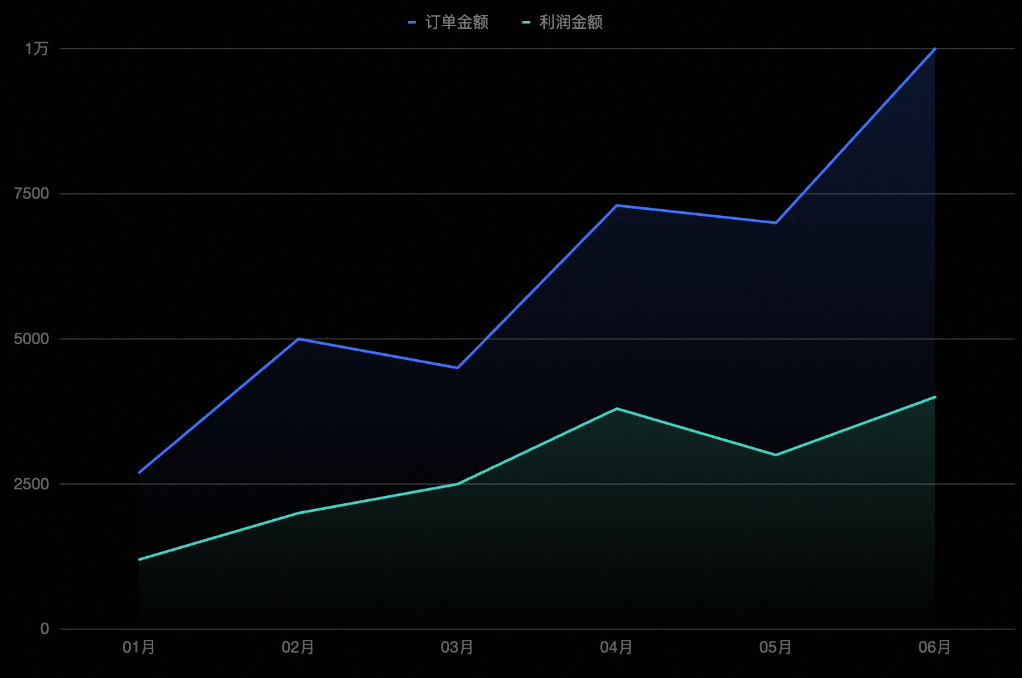

效果图

效果图

配置数据

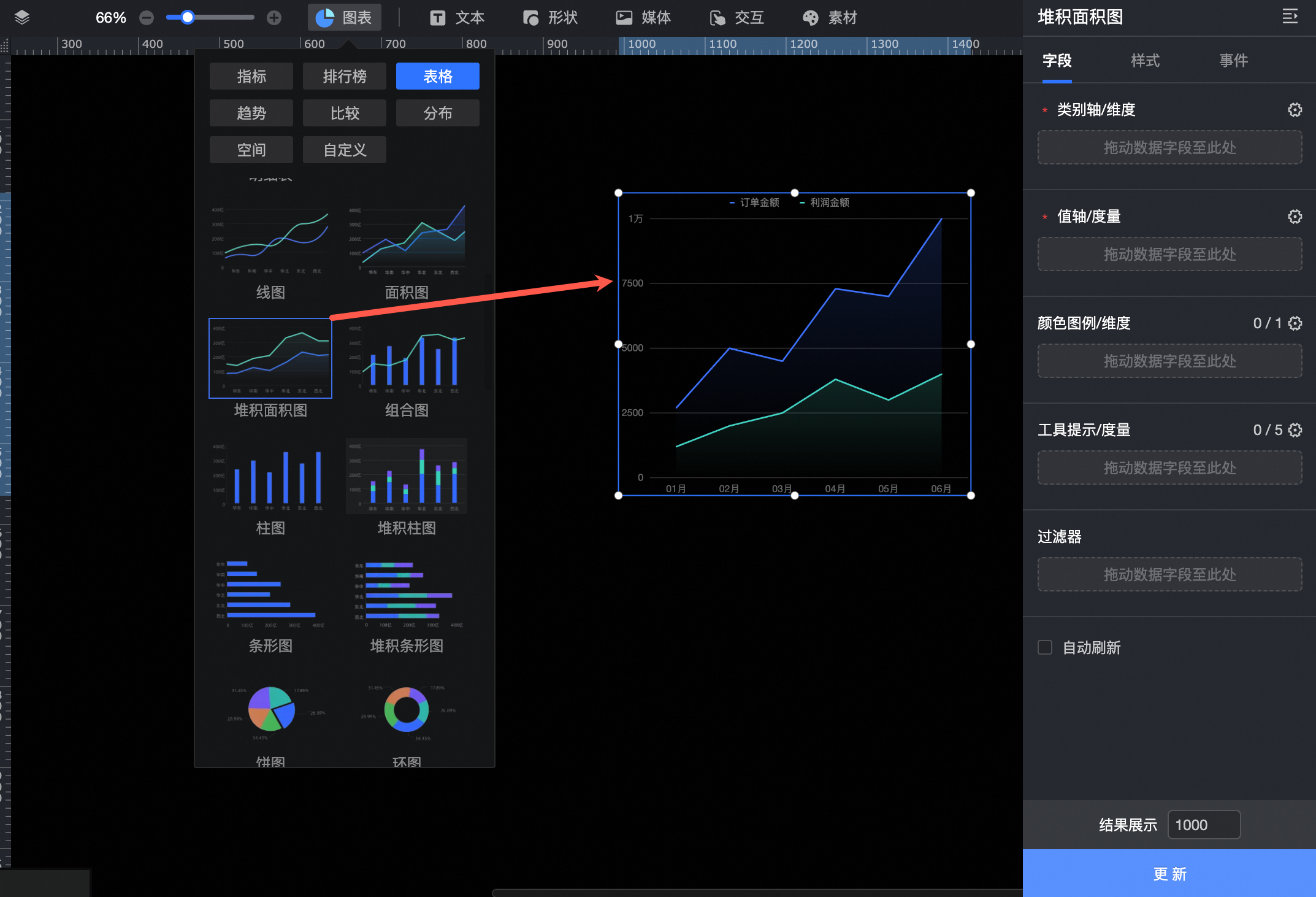

  1. 在组件库区域的图表中,找到堆积面积图并拖至画布中。堆积面积图

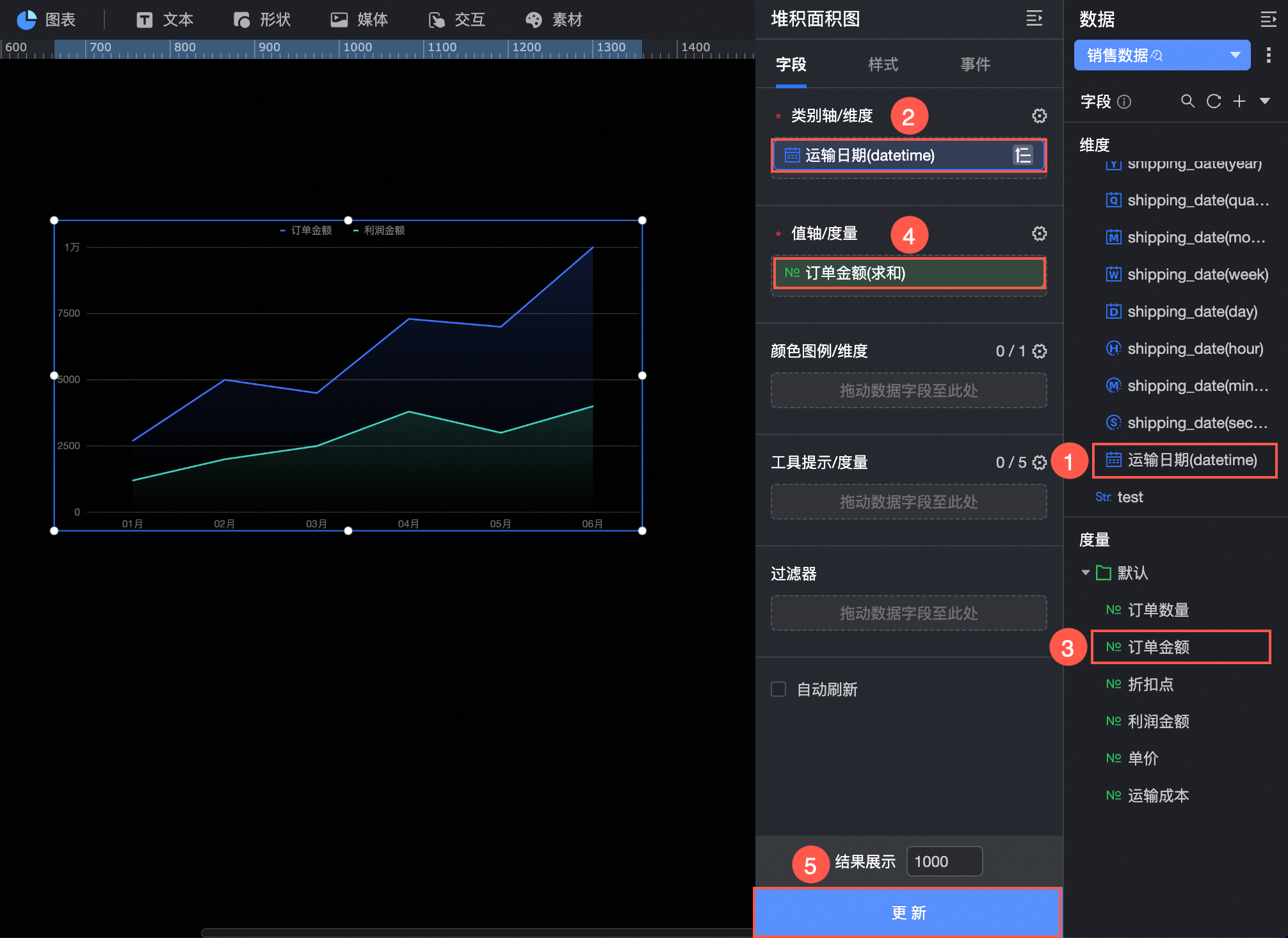

  2. 单击请选择数据集,并按照下图指引,添加数据。配置数据
您还可以对数据进行以下操作:字段设置

配置样式

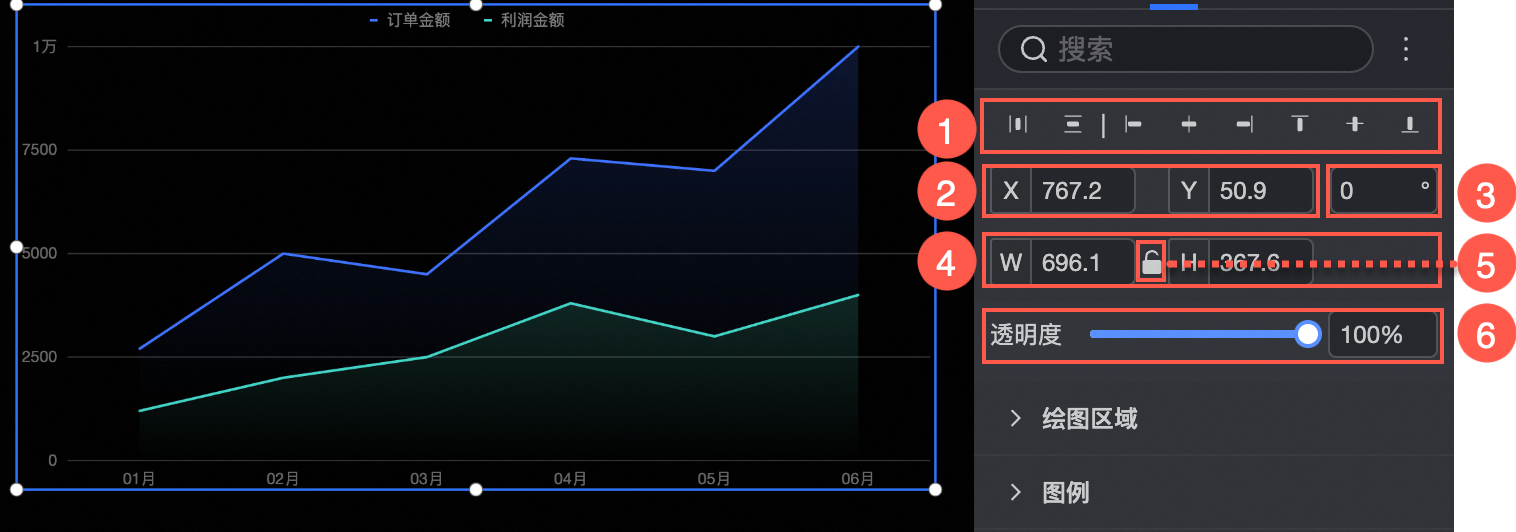

位置和尺寸

您可以在配置区对组件进行如下设置:
  • 调整组件的对齐方式(①):支持左对齐、居中和右对齐等。
  • 调整组件的尺寸(②):以左上角为原点,设置X和Y轴的值,调整位置。
  • 调整组件的角度(③):设置旋转角度的值。
  • 调整组件的大小(④):设置W和H的值,调整组件的宽度和高度。
  • 锁定组件(⑤):锁定组件后,无法调整组件的大小。
位置和尺寸

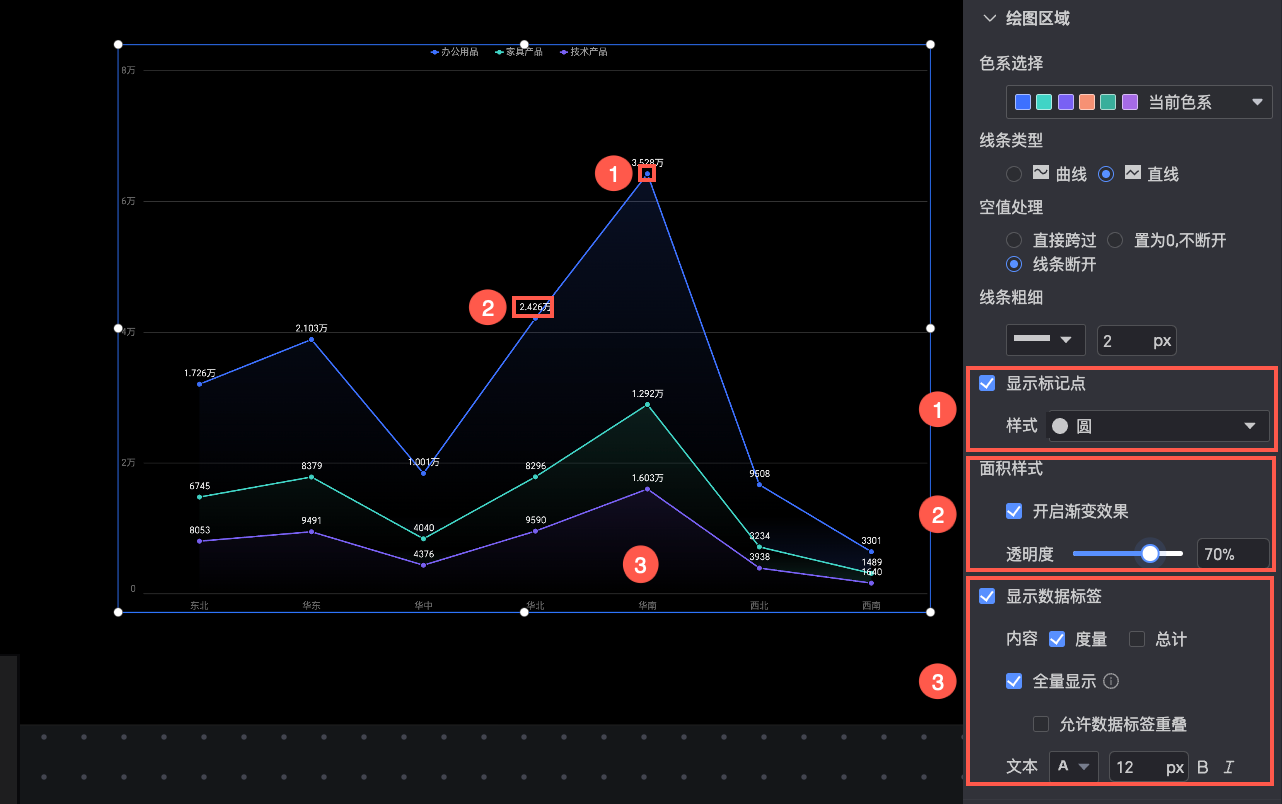

绘图区域

您可以在绘图区域,设置堆积面积图的样式,支持的操作如下:
  • 色系选择:设置堆积面积图的颜色。
  • 线条类型:设置线条类型,包括曲线直线
  • 空值处理:在数据为空情况下,您可以选择直接跨过,置为0(线条不断开)或线条断开。
  • 线条粗细:设置线条的类型以及粗细。
  • 显示标记点:设置标记点样式,支持圆、空心圆、菱形和空心菱形(①)。
  • 面积样式:开启面积样式的渐变效果(②),设置渐变效果透明度。
  • 显示数据标签:选择数据标签的展示方式(智能显示和全量显示)以及文本样式(②)。
绘图区域

图例

您可以在图例区域,设置图例的位置(上、下、坐、右)和文本样式。图例

坐标轴

以X轴为例,在X轴区域,您可以进行如下操作。
  • 显示轴标题与单位:设置轴标题与单位,以及文本样式(①)。
  • 轴线:设置轴线的类型、粗细以及颜色(②)。
  • 轴标签与刻度:设置轴标签的文本样式以及刻度粗细和颜色(③、④)。
  • 网络线:设置网格线的类型、粗细以及颜色(⑤)。
坐标轴

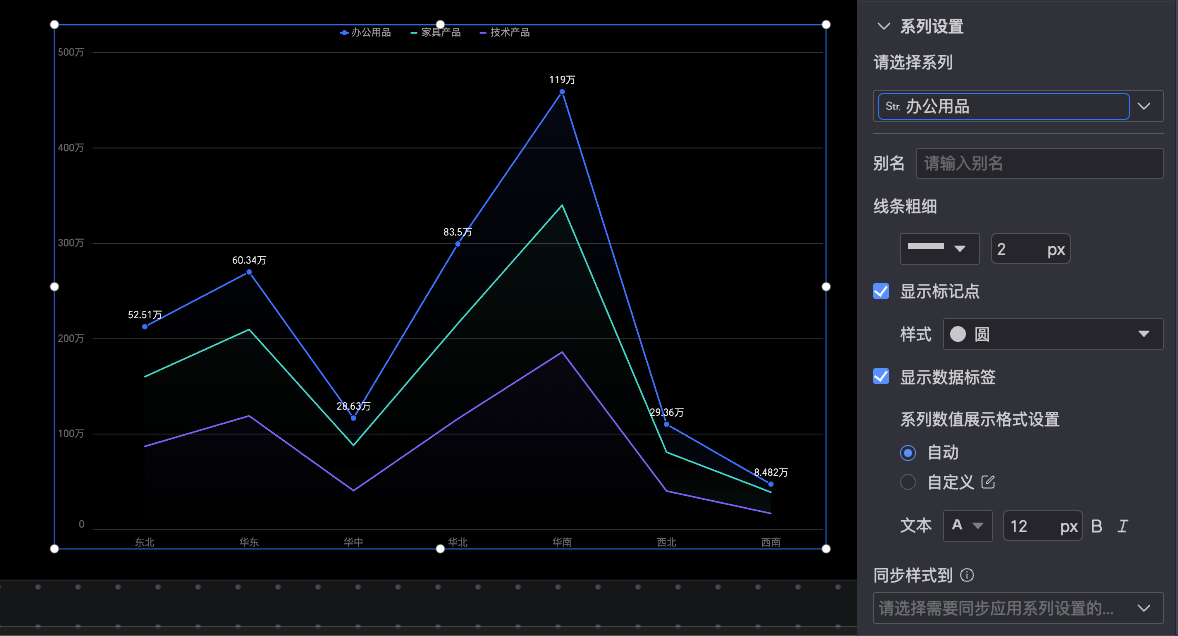

系列设置

您可以在系列设置区域,设置堆积面积图的系列。
  • 请选择系列:选择指标/度量区域的度量项。
  • 线条粗细:设置目标度量项线条的样式以及粗细。
  • 显示标记点:设置目标度量项标记点的样式,支持圆、空心圆、菱形和空心菱形。
  • 显示数据标签:设置数据标签的大小、粗体或斜体。
  • 同步样式到:同步当前的系列设置到其他度量指标中。
系列设置
