堆积柱图

效果图

添加数据

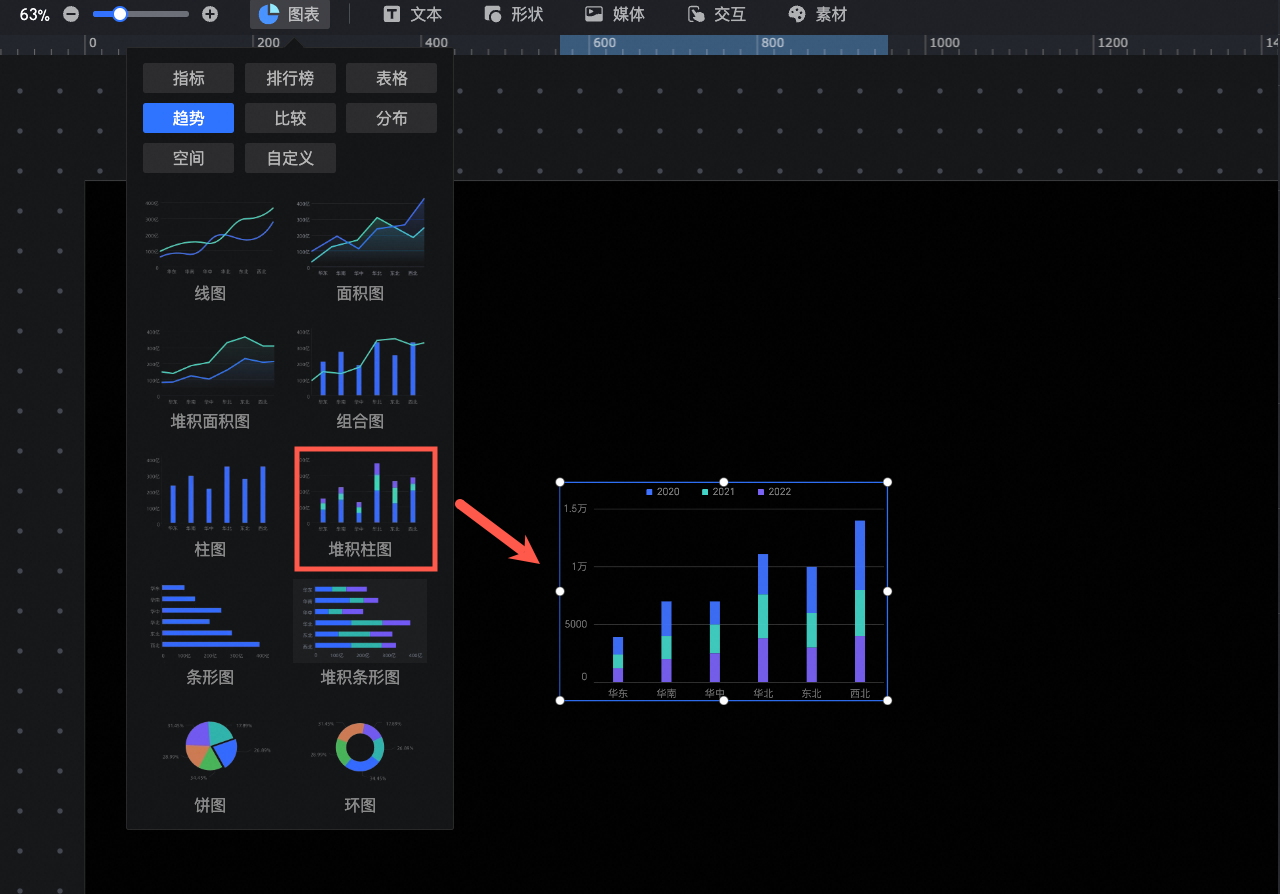

1. 在组件库区域的图表中，找到堆积柱图并拖至画布中。

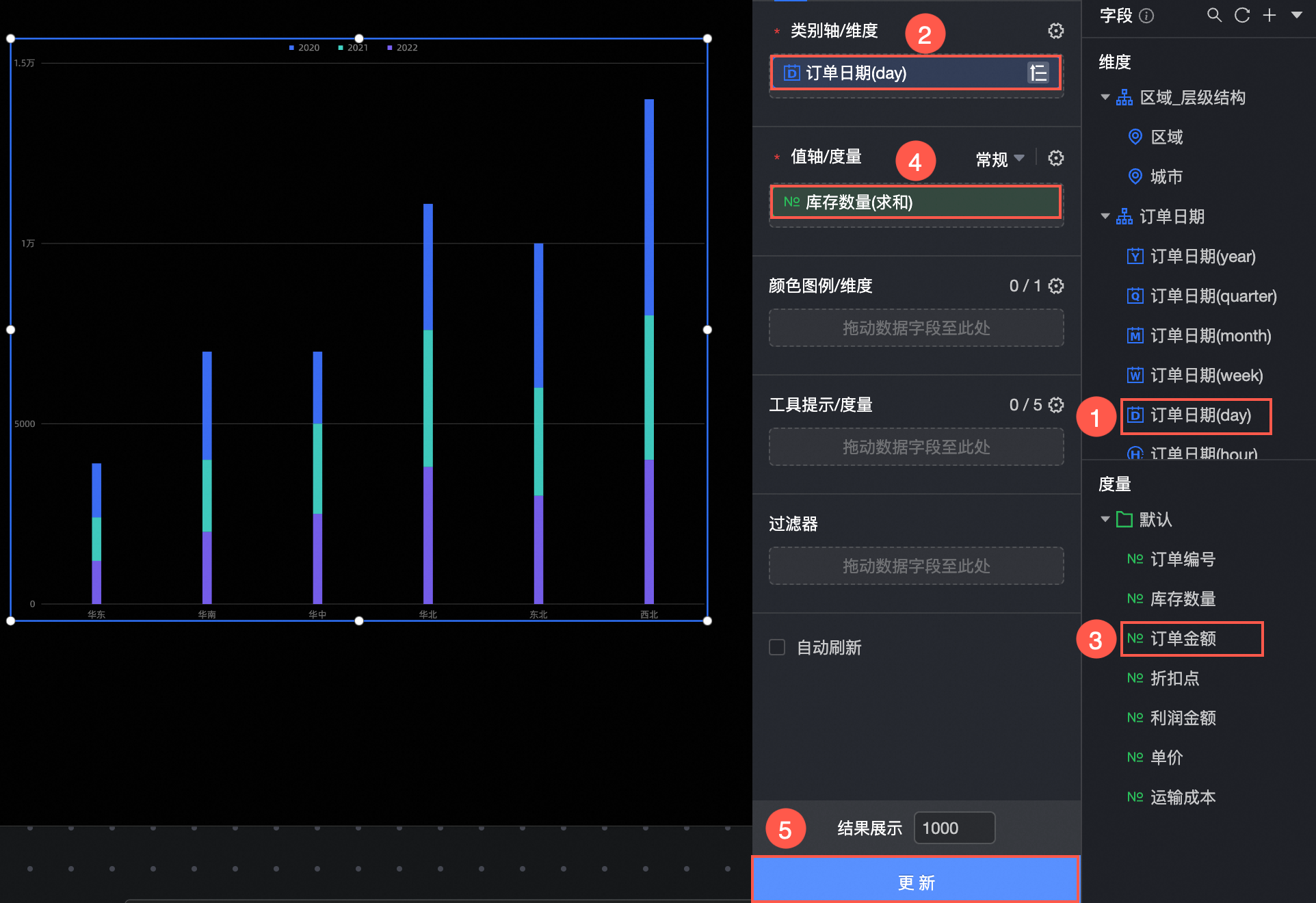

2. 单击请选择数据集，并按照下图指引，添加数据，更新后的图标如下。

您还可以对数据进行以下操作：

• 批量设置字段格式（①），详细操作请参见批量配置字段样式。
• 设置字段过滤（②），详细操作请参见筛选数据。
• 设置自动刷新数据（③），详细操作请参见定时刷新数据。
• 切换数据集（④），详细操作请参见切换数据集。
• 编辑数据集（⑤），详细操作请参见编辑数据集。
• 加工数据（⑥），详细操作请参见新建计算字段和新建分组维度。
• 复制字段（⑦），详细操作请参见复制并转换字段。

图表样式配置

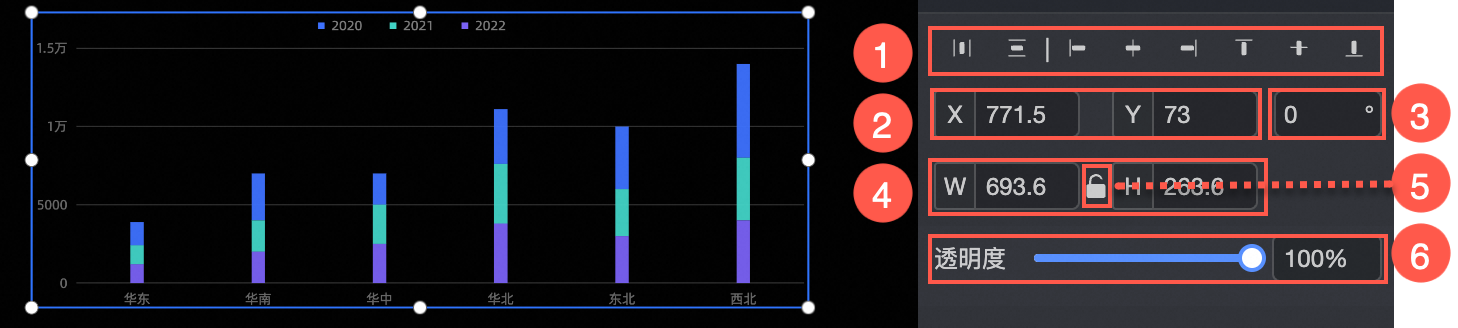

位置和尺寸

• 调整组件的对齐方式（①）：支持左对齐、居中和右对齐等。
• 调整组件的尺寸（②）：以左上角为原点，设置X和Y轴的值，调整位置。
• 调整组件的角度（③）：设置旋转角度的值。
• 调整组件的大小（④）：设置W和H的值，调整组件的宽度和高度。
• 锁定组件（⑤）：锁定组件后，无法调整组件的大小。

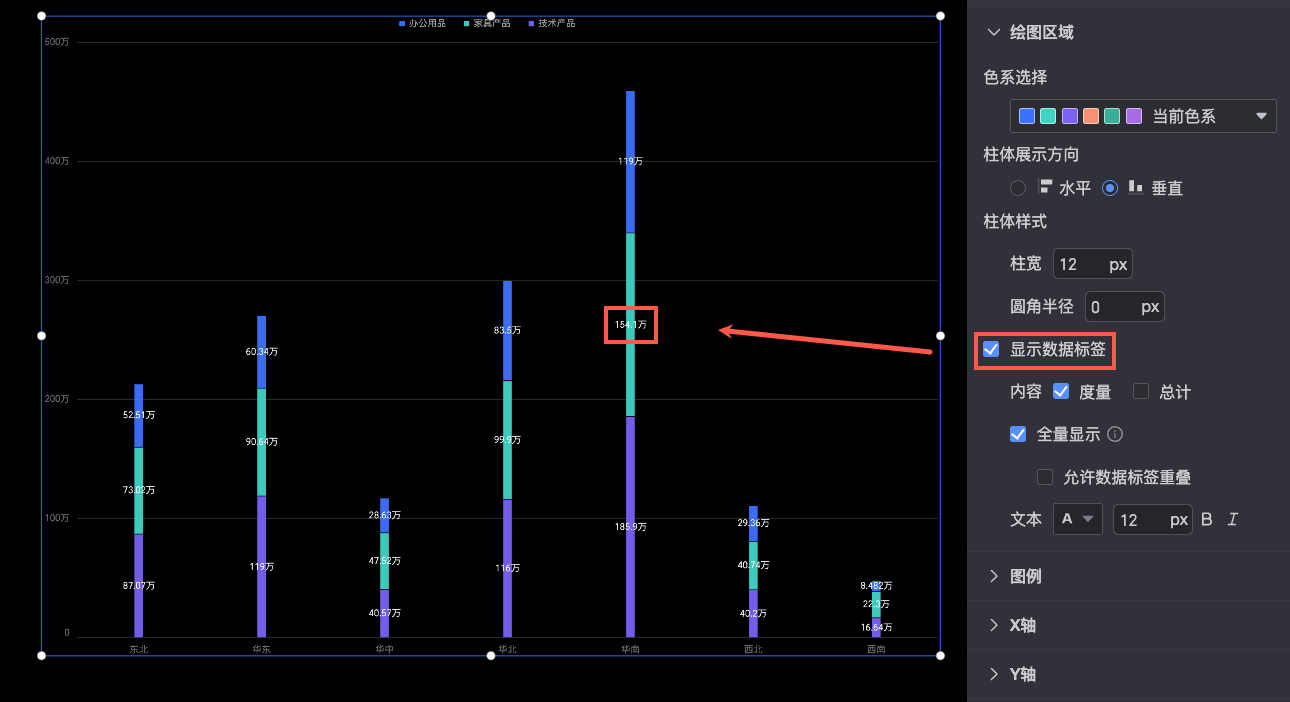

绘图区域

• 色系选择：选择柱体的颜色。
• 柱体展示方向：设置柱体展示方向，包括水平与垂直。
• 柱体样式：设置柱体的柱宽和圆角半径。
• 显示数据标签：设置是否显示数据标签、展示方式以及文本的大小和颜色等，显示方式包括智能显示和全量显示。

图例

• 显示图例：设置是否显示图例。
• 位置：设置显示图例时，您可以设置图例的位置。
• 文本：设置显示图例时，您可以设置图例文本的大小、颜色等。

X轴

• 显示X轴：设置是否显示X轴。
• 轴标题：设置显示X轴时，您可以设置是否显示轴标题与单位、轴标题、轴单位以及文本大小与颜色等。
• 轴线：设置显示X轴时，您可以设置是否显示坐标轴以及坐标轴的颜色等。
• 轴标签与刻度：设置显示X轴时，您可以设置是否显示轴标签与刻度、轴标签的文本颜色以及刻度的样式等。
• 网格线：设置显示X轴时，您可以设置是否显示网格线以及网格线的宽度、颜色等。

Y轴

• 显示Y轴：设置是否显示Y轴以及Y轴的位置、数值显示范围、最大值、最小值等。
• 轴标题：设置显示Y轴时，您可以设置是否显示轴标题与单位、轴标题、轴单位以及文本大小与颜色等。
• 轴线：设置显示Y轴时，您可以设置是否显示坐标轴以及坐标轴的颜色等。
• 轴标签与刻度：设置显示Y轴时，您可以设置是否显示轴标签与刻度、轴标签的文本颜色以及刻度的样式等。
• 网格线：设置显示Y轴时，您可以设置是否显示网格线以及网格线的宽度、颜色等。

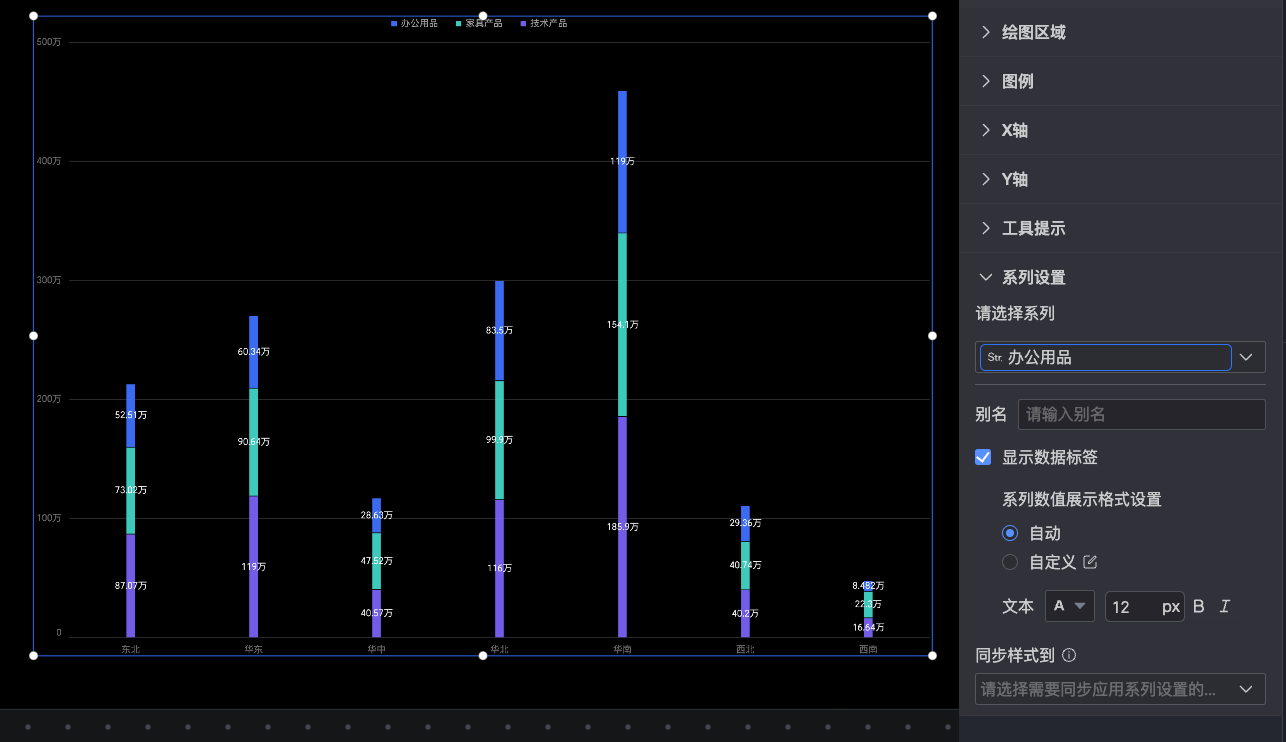

系列设置

• 请选择系列：根据业务场景选择维度或度量项。
• 显示数据标签：设置是否显示数据标签以及数据标签的文本颜色、大小等。
• 同步样式到：同步当前的条件格式到其他度量指标中。
