飞线地图

前提条件

• 已创建仪表板，请参见新建仪表板。

• 已完成地理区域字段的切换，请参见配置字段。

  说明

  假设图表待添加的地理区域字段为area，仅当显示为红框标识时，表示该字段已切换为地理信息。有关各地区详细信息对照表请参见public-area-info .xlsx，该表格仅供地理区域匹配参考，不代表Quick BI政治立场。

图表概述

使用场景

多用于空间分布的数据展示，适合带有地理位置信息的数据集展现，展现的通常是以某个地区为单位的汇总的连续信息等。

优势简介

• 可视化效果：支持飞行样式地图。

• 交互操作：可圈选放大地图，指标切换，组件内筛选。

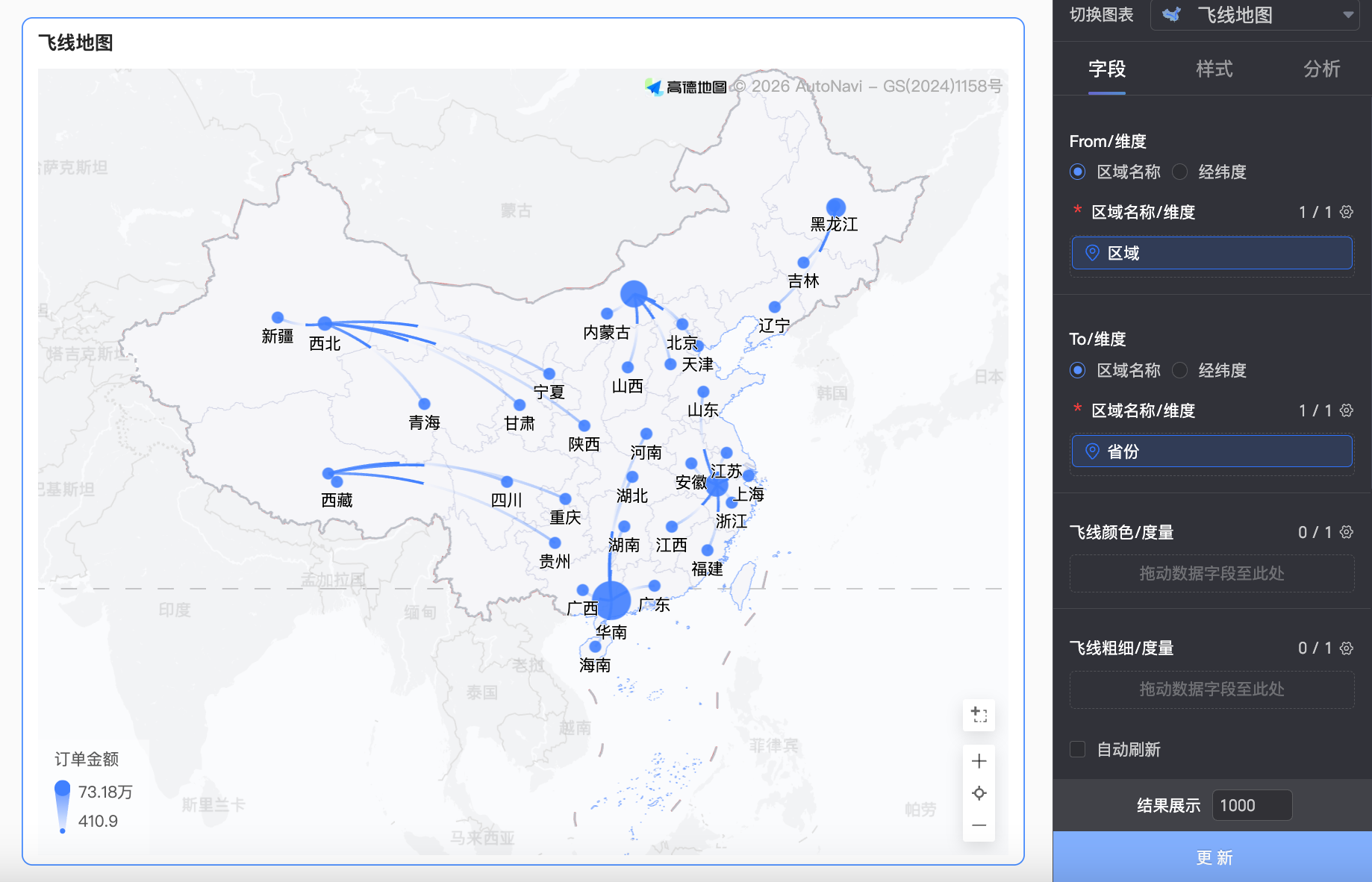

效果图示例

图表字段配置

1. 在字段标签页，选择需要的维度字段和度量字段。

   • 地理信息支持通过区域名称和经纬度两种方式创建。

     说明

     From/纬度、To/纬度区域支持选择区域名称和经纬度两种方式，且支持交叉选择。

     • 若From/维度、To/维度选择区域名称模式创建飞线地图，则地图由区域名称/维度、飞线度量组成：

       • 区域名称由数据的维度决定，最多选择1个维度，且维度必须为地理字段。例如省份。

       • 飞线颜色由数据的度量决定，最多选择1个度量。例如订单金额。

       • 飞线粗细由数据的度量决定，最多选择1个度量。例如订单金额。

       • 气泡大小由数据的度量决定，至少选择1个度量，最多选择5个度量。例如运输成本和订单数量。

     • 若From/维度、To/维度选择经纬度模式创建飞线地图，则地图由经纬度/维度、位置标签/维度、飞线度量组成：

       • 经纬度由数据的维度决定，最多选择1个经度字段和1个纬度字段。

       • 位置标签由数据的维度决定，支持字符串、地理类型的维度，选填项。

       • 飞线颜色由数据的度量决定，最多选择1个度量。例如订单金额。

       • 飞线粗细由数据的度量决定，最多选择1个度量。例如订单金额。

       • 气泡大小由数据的度量决定，至少选择1个度量，最多选择5个度量。例如运输成本和订单数量。

     1. 若选择区域名称，在维度列表中，找到省份/城市，分别双击或拖拽至From/To区域的区域名称/维度中。

     2. 若选择经纬度，在维度列表中，找到经度字段和纬度字段，分别双击或拖拽至From/To区域的经纬度/维度中。位置标签/维度选填

   • 在度量列表中，找到订单金额，双击或拖拽至飞线颜色/度量区域。该配置项选填。

   • 在度量列表中，找到利润金额，双击或拖拽至飞线粗细/度量区域。该配置项选填。

   • 在度量列表中，找到运输成本，双击或拖拽至飞线大小/度量区域。该配置项选填。

2. 单击更新，系统自动更新图表。

配置样式

下面为您介绍图表的样式配置，图表通用的样式配置请参见配置图表标题区。

地理区域

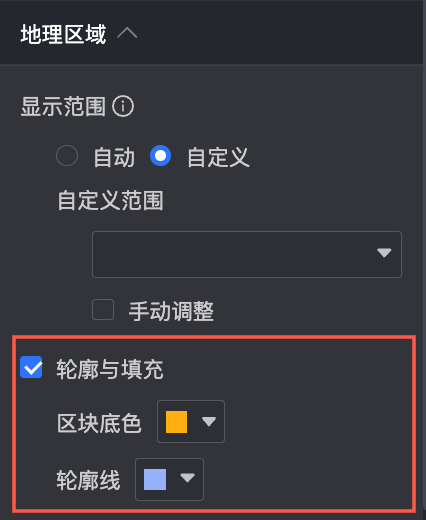

在地图区域中，设置显示范围、轮廓与填充。

• 显示范围：支持自动和自定义。本例中，选择中国。

  说明

  • 自动显示将根据数据范围自动调整，自定义显示可手动设置范围。交互式分析场景均会按数据范围自动显示。

  • 自定义显示范围目前仅支持全球洲和国家；中国的区域、省份、市。



  开启手动调整，会自动生成当前的中心点和缩放值，并且可以手动修改调整。

• 轮廓与填充中，可以配置区块底色和轮廓线的颜色。

  说明

  部分地区暂不支持显示轮廓。



底图

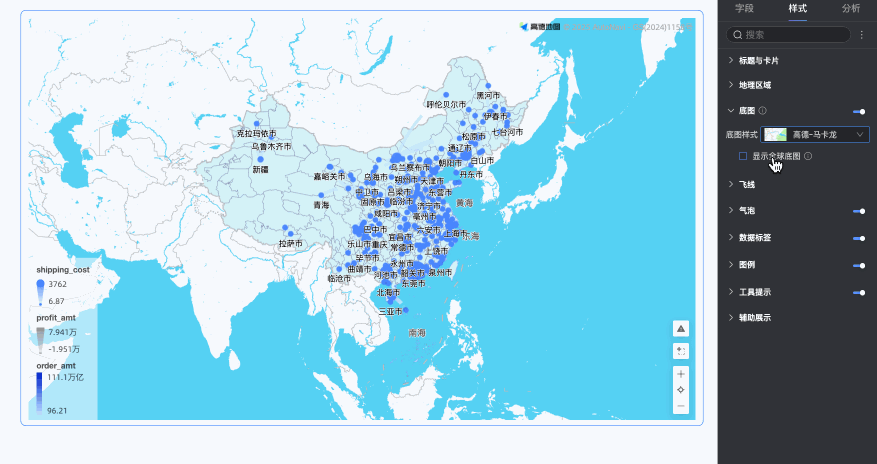

在底图中，设置是否显示底图、底图样式以及是否显示全球底图。

• 是否显示底图：通过点击开关，设置是否显示底图信息。

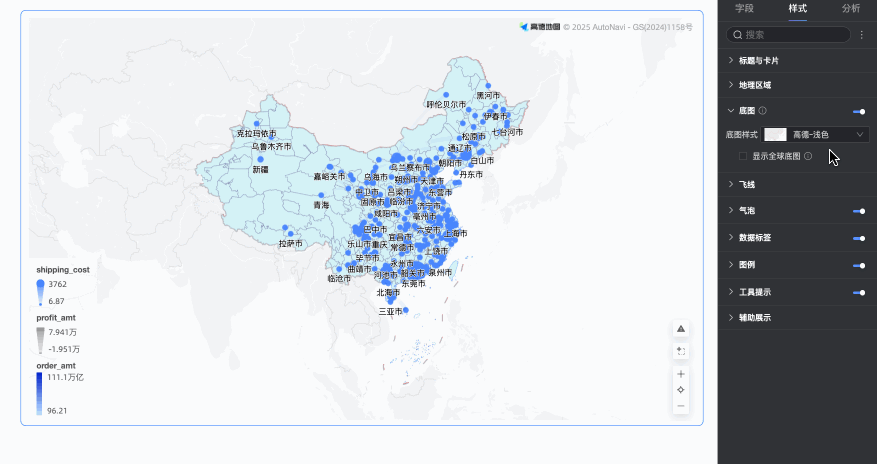

• 底图样式：支持多种样式的高德底图展示。

• 是否显示全球底图：勾选后，可在底图中显示全球的城市等信息。

  说明

  全球底图使用限制：每个Quick BI组织每月可预览1000次包含海外底图信息的地图图表（以底图图面初始化次数计算）。超出后限制次数后，地图图表中将只显示国内底图信息。

飞线

在飞线中，设置数据映射区间、飞线颜色、透明度、飞线粗细。

气泡

在气泡中，设置是否显示气泡、气泡颜色、气泡形状、气泡大小和0值处理。

• 气泡颜色：选中显示气泡后，支持设置气泡颜色、透明度。

• 气泡形状：支持圆形、三角形、矩形、菱形和高级设置，高级设置中可以自定义任意出发点以及到达点的形状。



• 气泡大小：您可以拖拽改变气泡的大小。当未配置气泡大小/度量时，气泡大小只支持设置固定值，如下图①。当配置了气泡大小/度量时，气泡大小支持设置最小值及最大值，如下图②。



• 0值处理：支持不展示、跟随数据区间变化、固定气泡大小三种选择。



数据标签

在数据标签中，设置显示数据标签、标签展示形式、内容、位置和文字样式。

图例

在图例中，点击图标即可开启图表图例，并设置图例样式。

工具提示

在工具提示中，点击图标即可开启工具提示，并设置工具提示的样式。

辅助展示

在辅助展示中，勾选开启指标筛选展示，可以设置展示的指标项。
