玫瑰图

更新时间:

玫瑰图可以展示数据在某一段时间段的数据变化,或比较各项数据间的情况,通常适用于枚举型数据。本文为您介绍如何为玫瑰图添加数据并配置样式。

前提条件

已创建仪表板,请参见新建仪表板

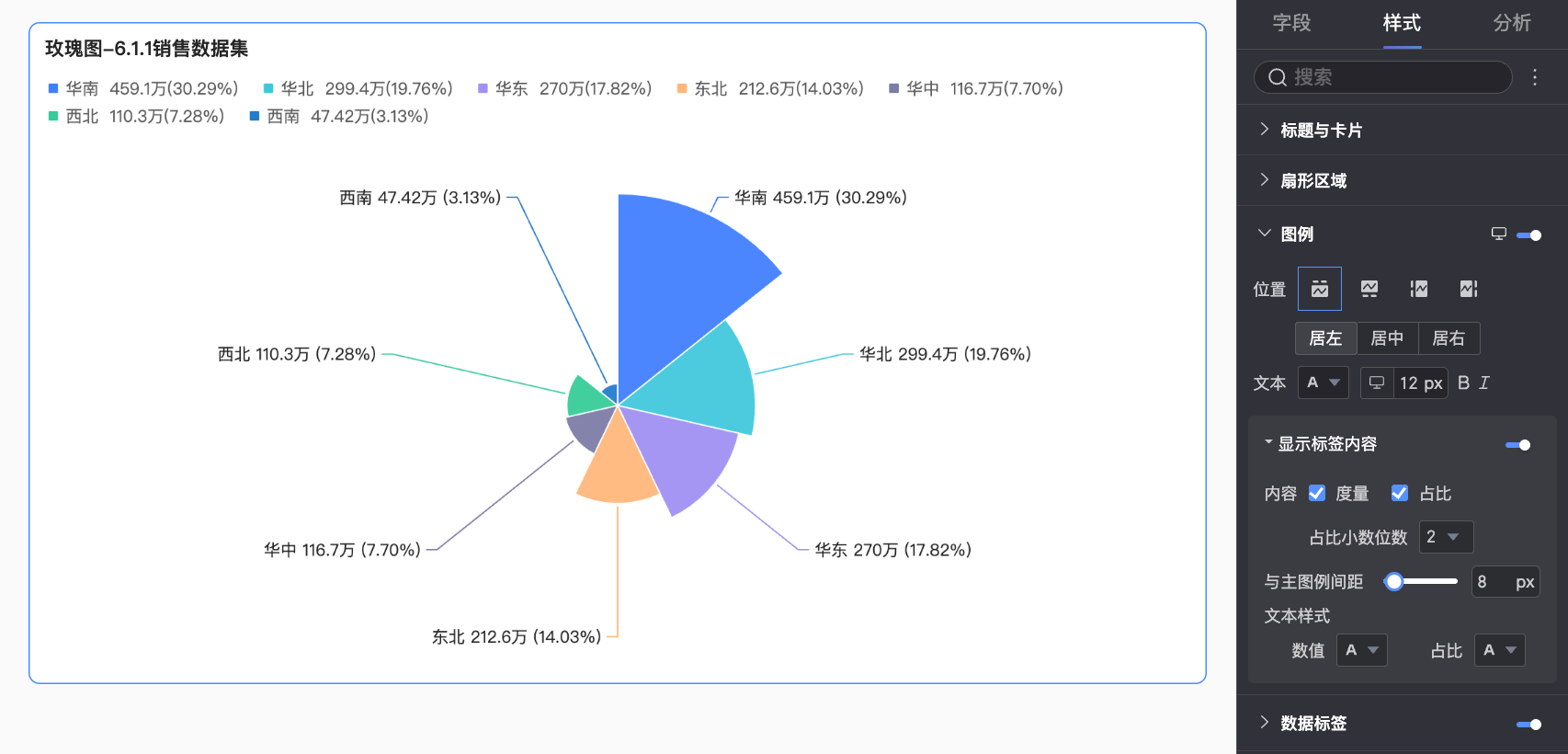

效果示例图


图表数据配置

  1. 字段标签页,选择需要的维度字段和度量字段:

    • 维度列表中,找到区域,双击或拖拽至扇区标签/维度区域。

    • 度量列表中,找到订单金额,双击或拖拽至扇区角度/度量区域。

      说明

      添加度量后,系统默认会根据权重大小,从第一象限起,顺时针从大到小呈降序排列。

  2. 单击更新,系统自动更新图表。


图表样式配置

  • 您可以在图表设计数据页签,批量设置图表字段格式。


    关于图表数据更多配置请参见配置图表字段

  • 下面为您介绍玫瑰图的样式配置,图表标题与卡片的样式配置请参见配置图表标题区

    样式页签的图表样式区域,配置图表样式。

    配置项名称

    配置项示例

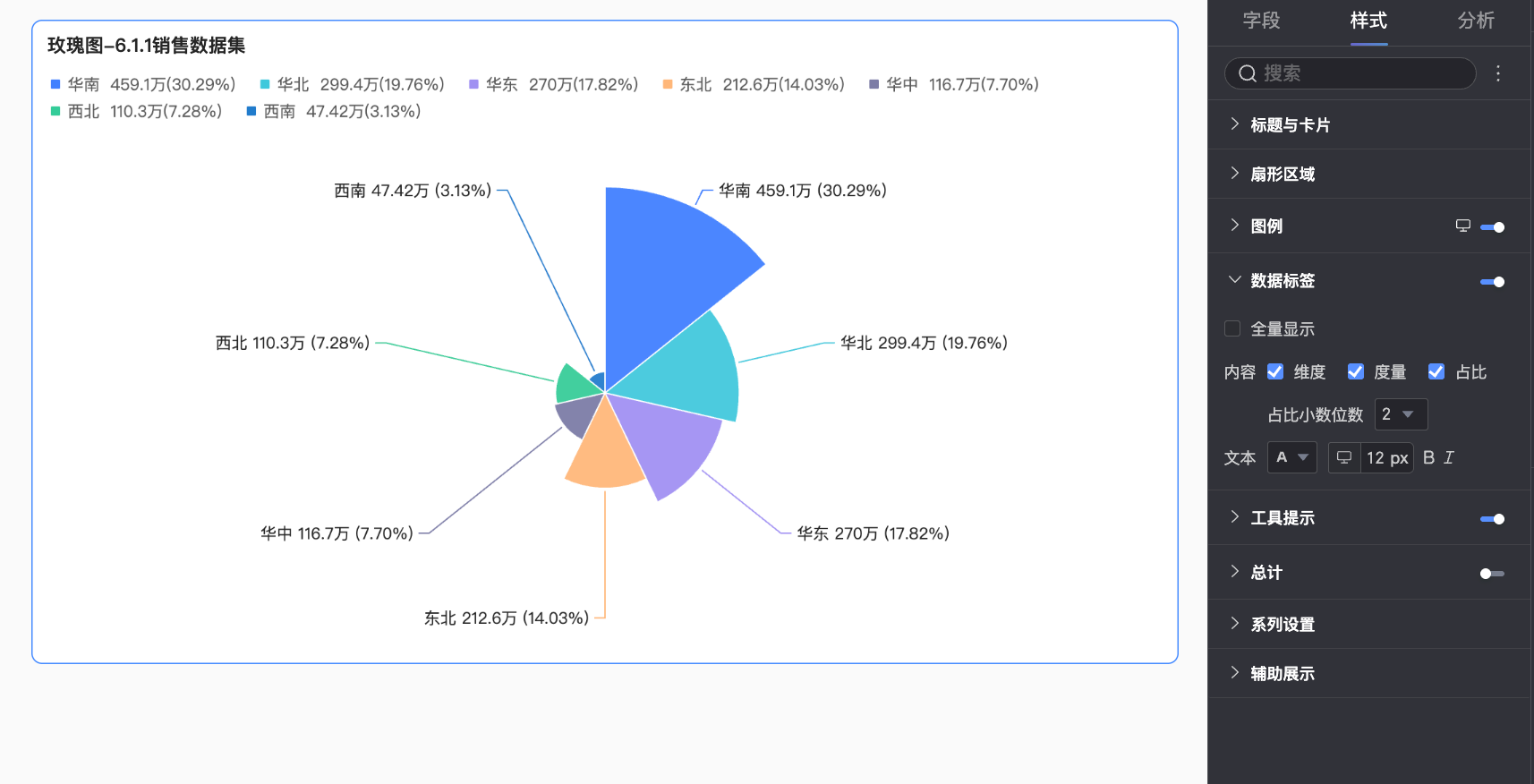

    显示数据标签

    设置是否显示数据标签以及展示方式。

    玫瑰图-显示数据标签

    设置完成占比小数位数

    占比小数位数支持0位小数位、1位小数位、2位小数位三种。

    说明

    仅当显示数据标签选择百分比时,才需配置设置完成占比小数位数


    显示总计

    设置是否显示总计,支持自定义名称、调整文本样式。

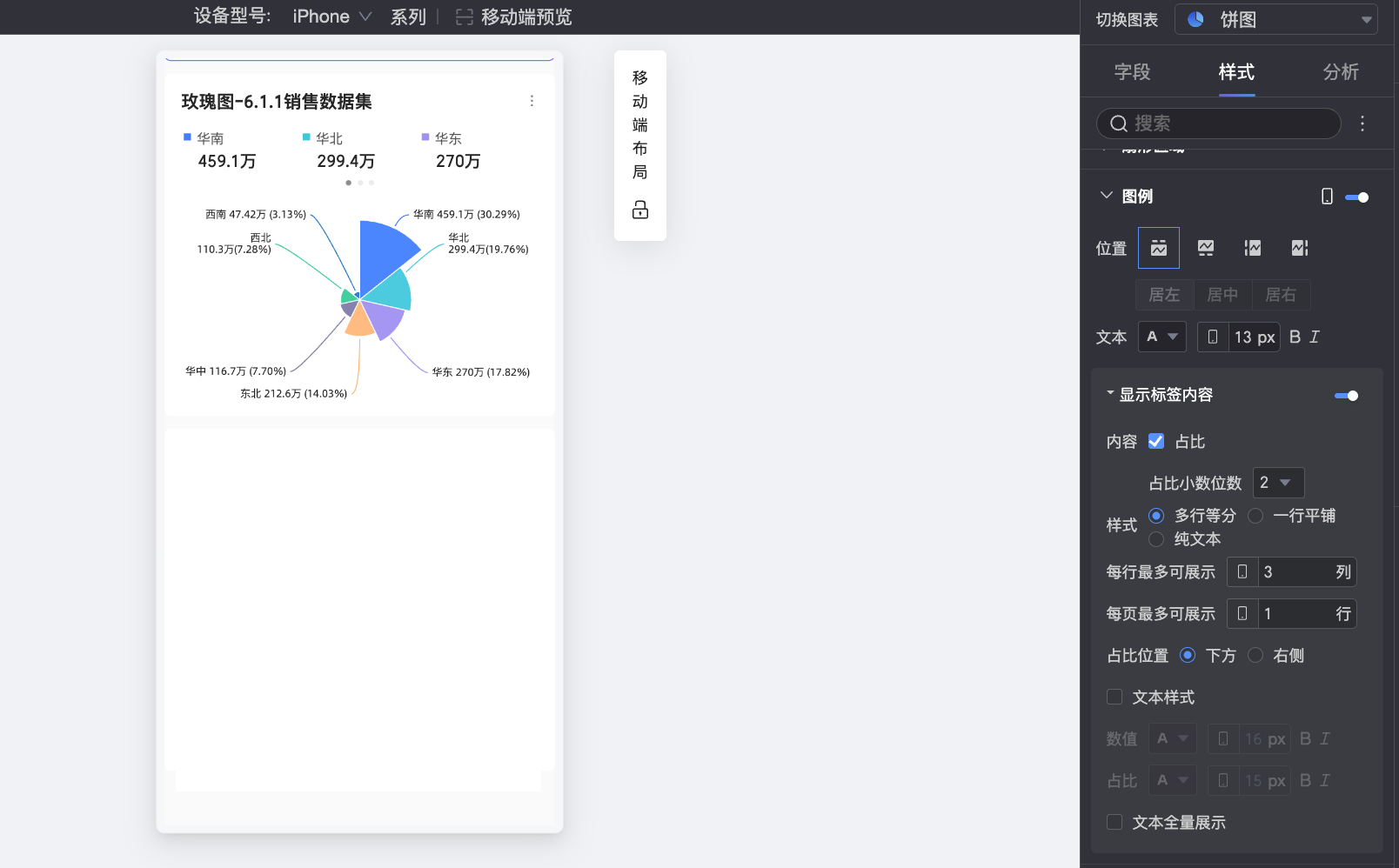

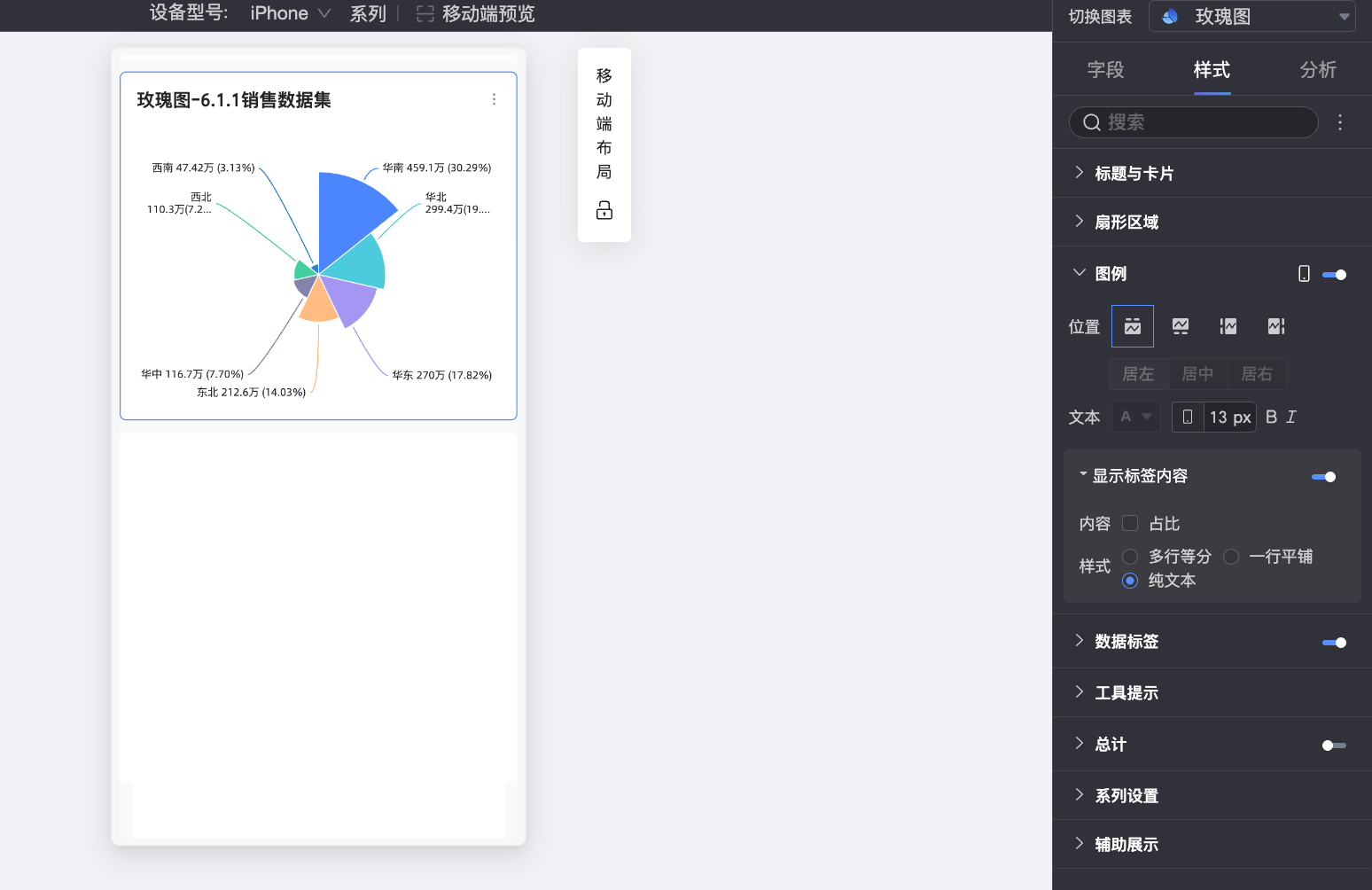

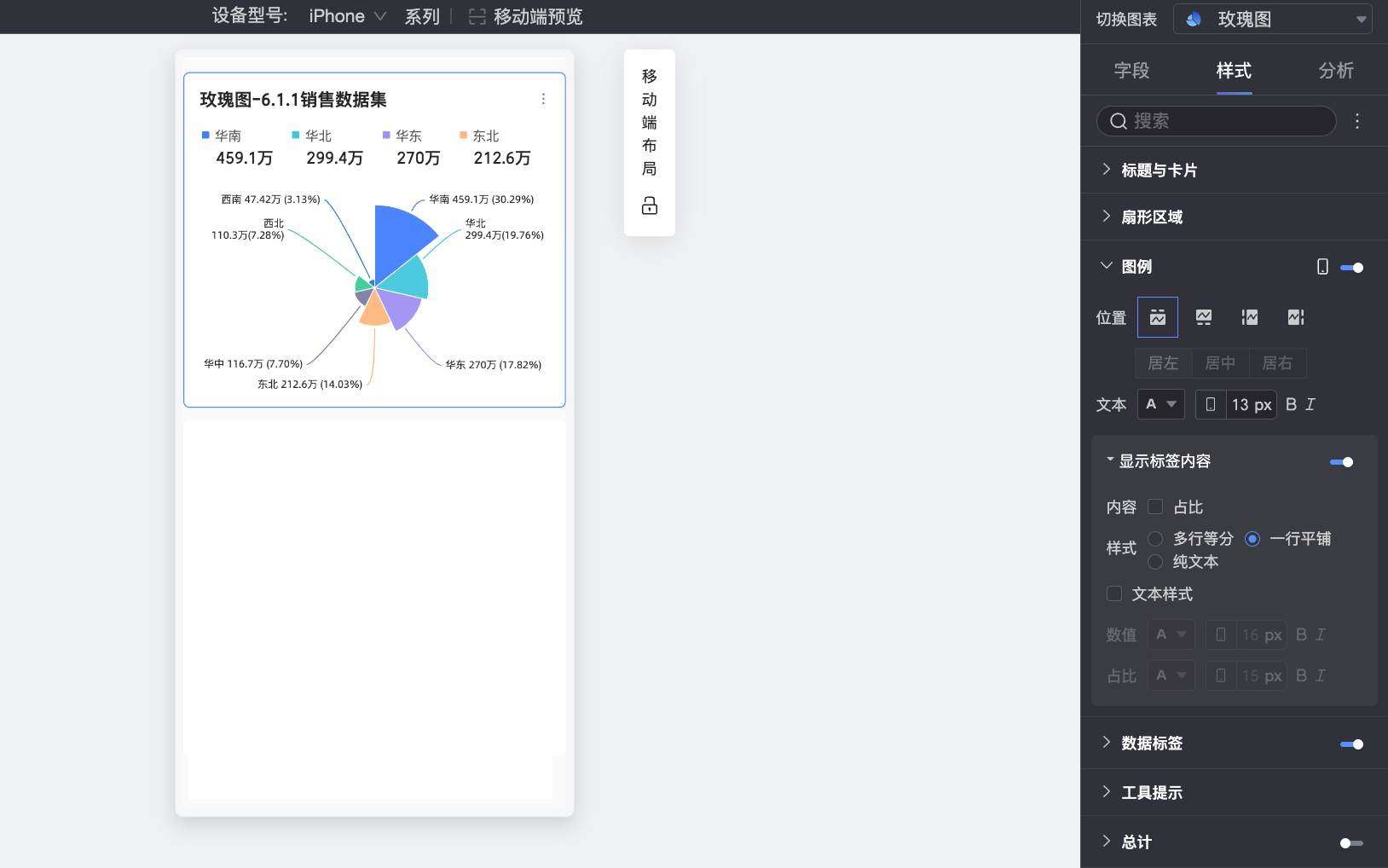

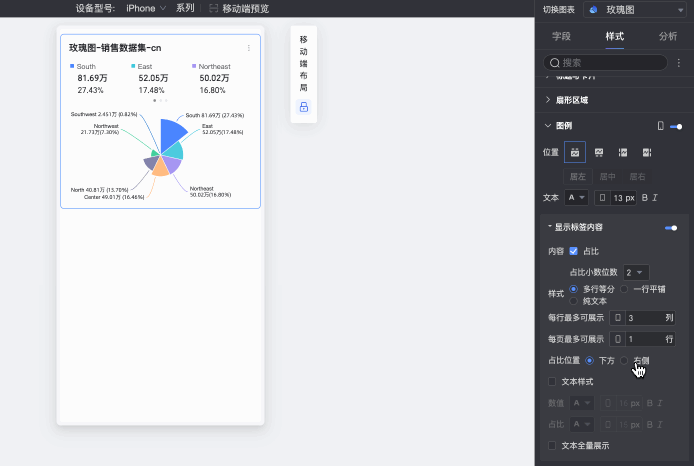

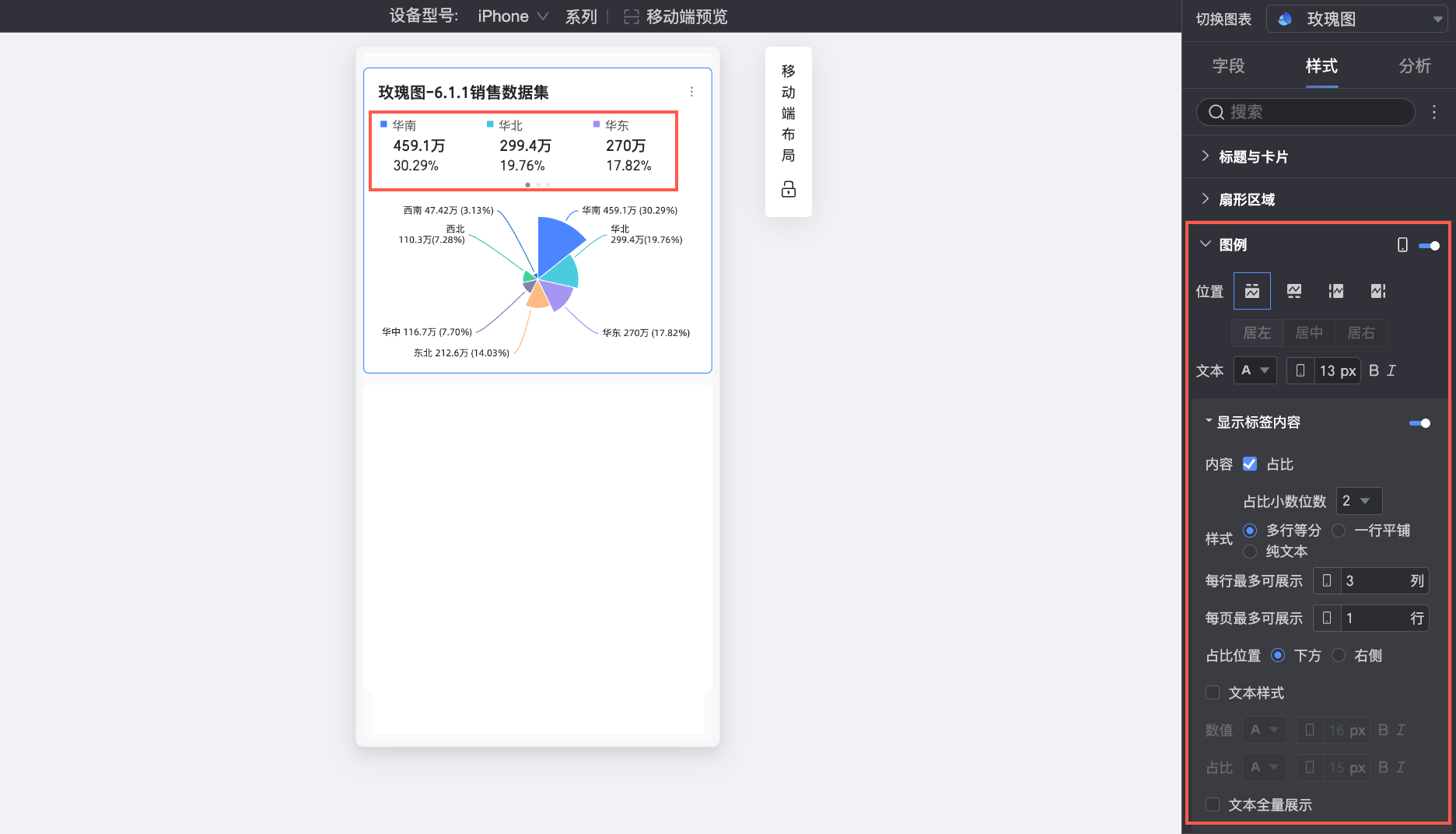

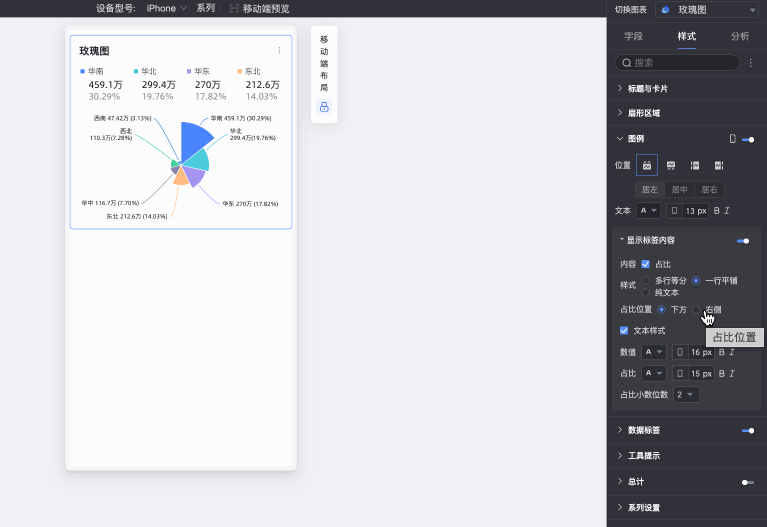

    显示图例

    设置图例显示的位置、图例文本样式。

    玫瑰图-显示图例

    配色设置

    设置玫瑰图配色,支持自定义各个字段的颜色。

    玫瑰图-配色设置

图表高级配置

名称

说明

联动

当需要分析的数据存在于不同的图表,您可以通过图表联动,把多个图表关联起来,形成联动进行数据分析。具体设置请参见联动

跳转

当需要分析的数据存在于多个仪表板时,您可以通过仪表板跳转,把多个仪表板关联起来,进行数据分析。跳转包含参数跳转外部链接两种方式,具体设置方法请参见跳转

标注

当图表中的数据存在异常或需要重点关注时,支持使用颜色高亮、图标、注释或数据点的方式行标注,帮助您识别异常并采取相应的行动。具体设置方法请参见标注

使用限制

为玫瑰图添加数据时,有以下限制:

  • 扇区角度/度量由数据的度量决定,最少选择1个度量,最多选择10个度量。

  • 扇区标签/维度由数据的维度决定,只能选择1个维度。

删除图表


后续步骤

  • 当其他人需要查看仪表板时,您可以分享仪表板给特定的人,请参见分享仪表板

  • 当您需要制作复杂的带导航菜单,用于专题类分析时,可以将创建好的仪表板集成到数据门户,请参见新建数据门户
