桑基图（Sankey Diagram）是一种特定类型的流程图，用于可视化数据从一组状态（节点）到另一组状态的流动和分流情况。在桑基图中，不同流程分支的宽度与相应的数据流量大小成正比，使得用户能够直观地追踪和比较各个路径上的数据量。它特别适用于展示能量、物料、资金、用户行为等在不同阶段或类别间的转移和分配。
图表概述
主要优势
可视化复杂关系: 能够清晰地展示多个实体（节点）之间的连接关系，尤其适用于网络结构数据。
突出关键节点和连接: 通过节点大小或弧线粗细，可以直观地识别出网络中交互最频繁或最重要的节点和路径。
发现模式和趋势: 有助于揭示数据中的模式、流量走向和关联关系，例如社区结构、瓶颈或主要交互路径。
直观有效: 为使用者提供了一种直观、有效的方式来探索和理解关系型数据。
典型应用场景
弧线图适用于需要展示和分析具有明确来源和目标关系的场景，例如：
销售数据分析: 分析不同区域之间或产品之间的调拨关系及数量。
金融市场分析: 展示不同金融机构间的资金流动或交易关系。
交通网络分析: 可视化城市间或站点间的人流、物流走向和流量。
网络安全分析: 分析网络中不同IP地址或服务器间的通信模式和数据流量。
社交网络分析: 展示用户之间的互动关系。 （此处应插入 图片1，展示弧线图的效果图示例）

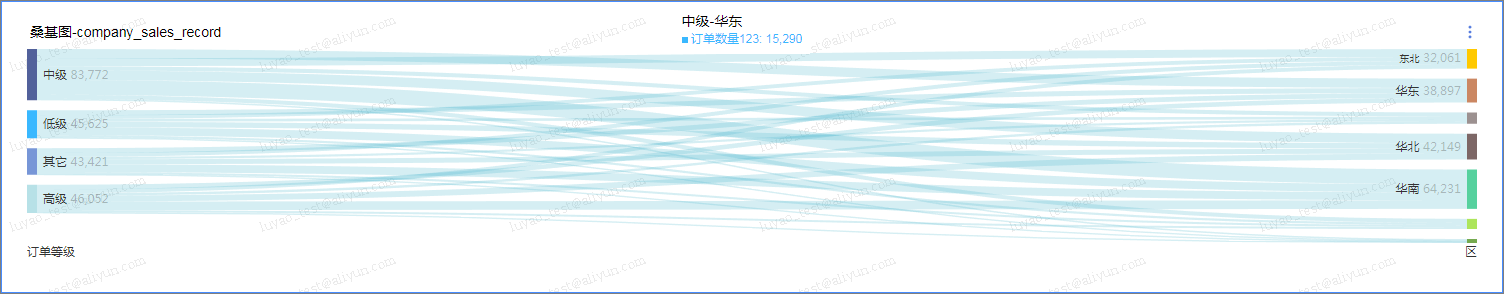

效果图示例
使用限制
前提条件：已创建仪表板，请参见新建仪表板。
版本限制: 在Quick BI中，桑基图的创建仅限于高级版和专业版的群空间。
字段配置:
节点类别/维度 (Node Category/Dimension):
至少需要选择 2个 维度字段。
最多可以选择 20个 维度字段。
这些维度定义了桑基图中的各个节点（即流程中的各个阶段或类别，例如：区域、产品类型、订单等级）。
支持使用维度组字段，并可选择显示维度组中的全部维度或单个维度。
节点高度/度量 (Node Height/Measure):
最多可以选择 1个 度量字段。
也可以选择 0个 度量字段（此时，流量可能基于计数或平均分配，具体取决于实现）。
该度量定义了流经各个节点和连接线的流量大小（例如：订单金额、用户数）。
操作步骤
图表字段配置
选择需要的维度字段和度量字段。
在维度列表中，支持拖入维度字段和维度组字段。
按照图示方式新建维度组字段。
设置字段原名为地点维度，字段包含区域、省份和城市。

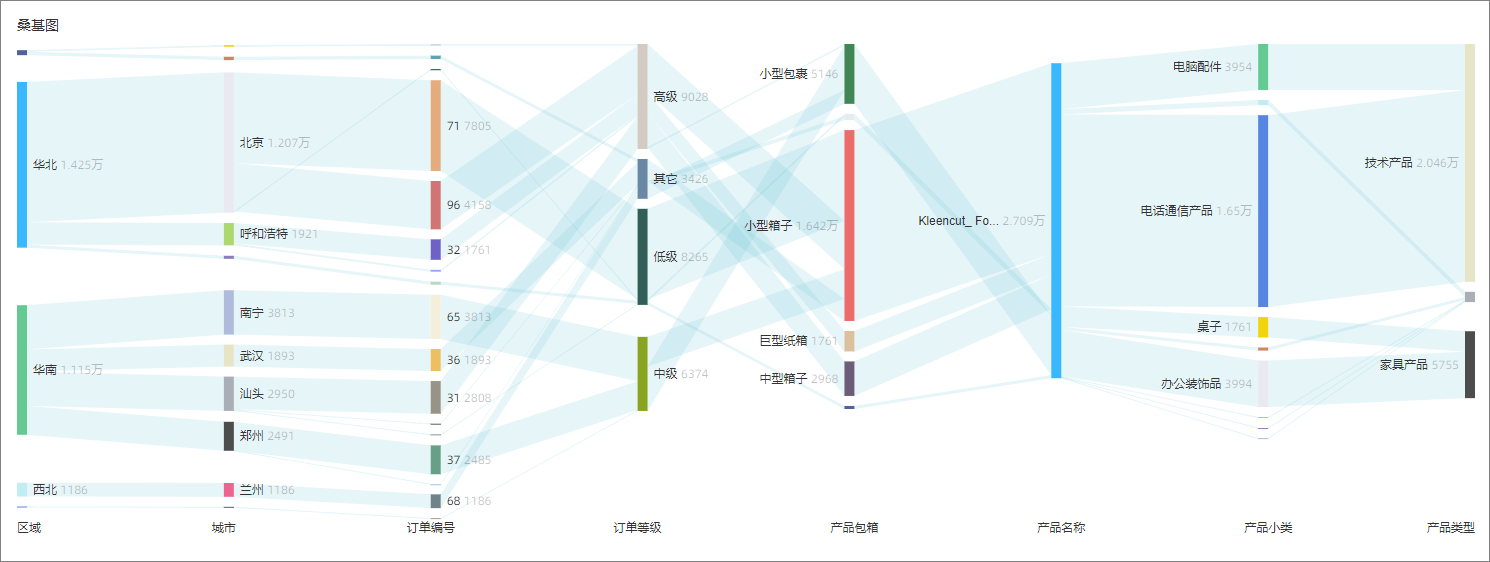

将维度组字段地点维度和维度字段订单等级、产品包箱依次双击或拖拽至节点类别/维度区域。
维度组字段支持显示全部维度或单个维度，本例中选择单个维度-区域。
在度量列表中，找到订单金额，双击或拖拽至节点高度/度量区域。
单击更新，系统自动更新图表。

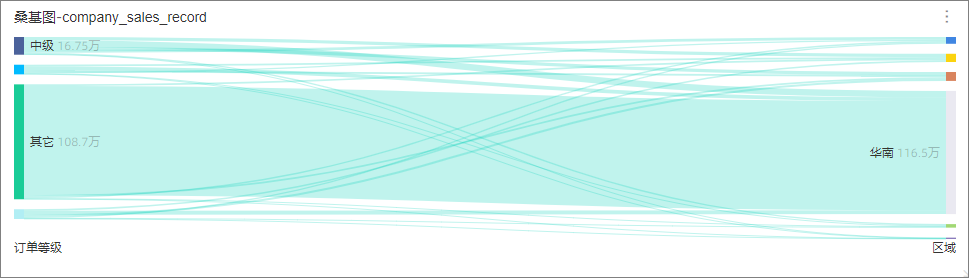

其中，当维度组为单个维度展示时，单击维度右侧的
图标进行单维度的切换。
图表样式配置
下面为您介绍图表的样式配置，图表通用的样式配置请参见配置图表标题区。
在图形中，设置默认显示区域、颜色设置、排序方式和流出数据的空值处理。
配置项
说明
默认显示区域
支持设置20%-100%。
颜色设置
支持设置按节点类别或单色。
排序方式
默认不排序，支持设置按节点高度升序或按节点高度降序。
流出数据的空值处理
默认展示为节点，支持设置展示为流失条或不展示流向。其中，展示为流失条支持配置流失条的颜色。
节点
支持设置宽度和上下间距。
数据流
支持设置线条类型、线条配色和透明度。
在数据标签里，设置全量显示、内容、排列和文本样式。
在类别标签中，设置类别标签的位置、与图形间距和文本样式。
在系列设置中，设置节点样式和标签文本等。
配置项
说明
节点样式
设置节点样式为条形柱和卡片式。
背景色
当节点样式选择卡片式时，支持设置节点的背景色。
边框
当节点样式选择卡片式时，支持设置节点的边框粗细和颜色。
标签文本
设置节点标签维度和度量的文本样式、
在工具提示中，设置提示的背景色和文本样式。
后续步骤
