飞线地图

飞线地图以一个地图轮廓为背景,用动态的飞线反映两地域或多地域间的数据关系。本文为您介绍如何为飞线地图添加数据并配置样式。

前提条件

  • 已创建仪表板,请参见新建仪表板

  • 已完成地理区域字段的切换,请参见配置字段

    说明

    假设图表待添加的地理区域字段为area,仅当显示地理为红框标识时,表示该字段已切换为地理信息。

    有关各地区详细信息请参见行政区划代码

图表概述

使用场景

多用于空间分布的数据展示,适合带有地理位置信息的数据集展现,展现的通常是以某个地区为单位的汇总的连续信息等。

优势简介

  • 可视化效果:支持飞行样式地图。

  • 交互操作:可圈选放大地图,指标切换,组件内筛选。

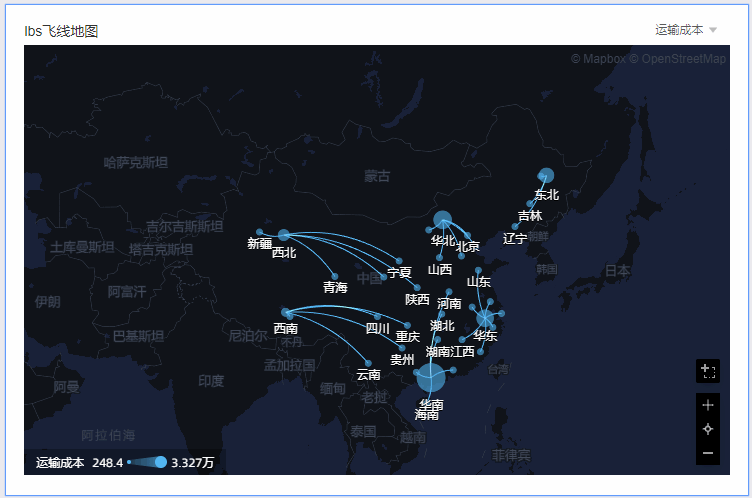

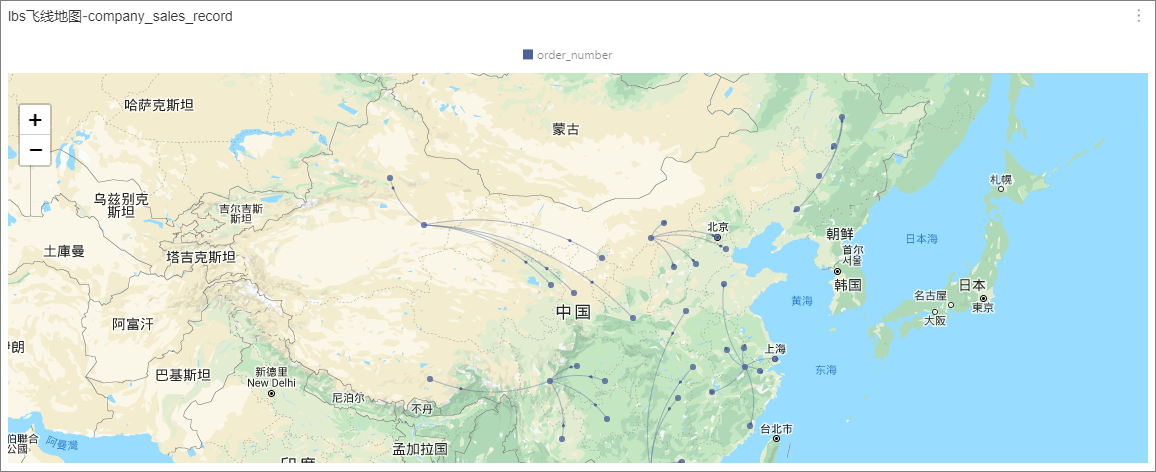

效果图示例

示例

图表字段配置

  1. 字段标签页,选择需要的维度字段和度量字段。

    • 地理信息支持通过区域名称经纬度两种方式创建。

      说明

      From/纬度、To/纬度区域支持选择区域名称经纬度两种方式;且支持交叉选择。

      1. 若选择区域名称,在维度列表中,找到省份/城市,分别双击或拖拽至From/To区域的区域名称/维度中。

      2. 若选择经纬度,在维度列表中,找到经度字段和纬度字段,分别双击或拖拽至From/To区域的经纬度/维度中。位置标签/维度选填

    • 度量列表中,找到订单金额,双击或拖拽至飞线颜色/度量区域。该配置项选填。

    • 度量列表中,找到利润金额,双击或拖拽至飞线粗细/度量区域。该配置项选填。

    • 度量列表中,找到运输成本,双击或拖拽至飞线大小/度量区域。该配置项选填。

  2. 单击更新,系统自动更新图表。


配置样式

下面为您介绍图表的样式配置,图表通用的样式配置请参见配置图表标题区

  • 地图区域中,设置显示范围底图样式

    • 显示范围:支持自动和自定义。当数据只有一个时,建议切换到自定义范围。

      显示范围选择自定义时,自定义范围会根据选择的字段变化。本例中,选择国家地图中国

      显示范围

      开启手动调整,会自动生成当前的中心点缩放值,并且可以手动修改调整。手动调整

    • 轮廓与填充中,可以配置区块底色轮廓线的颜色。轮廓与填充

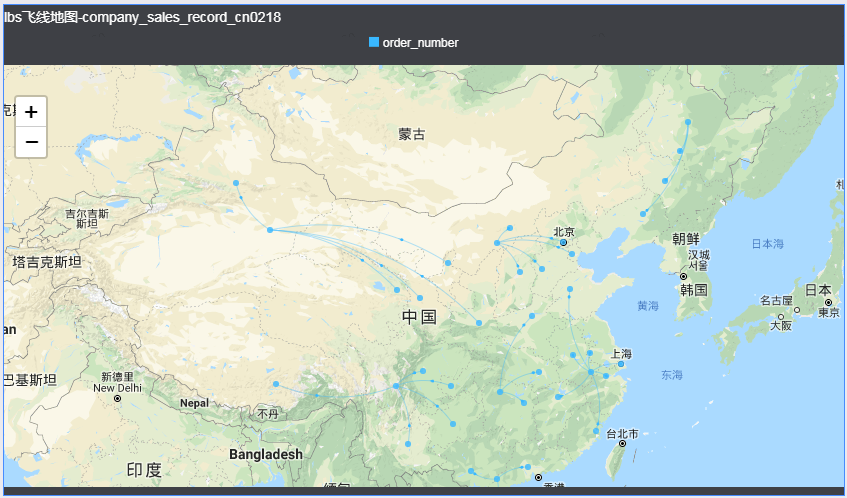

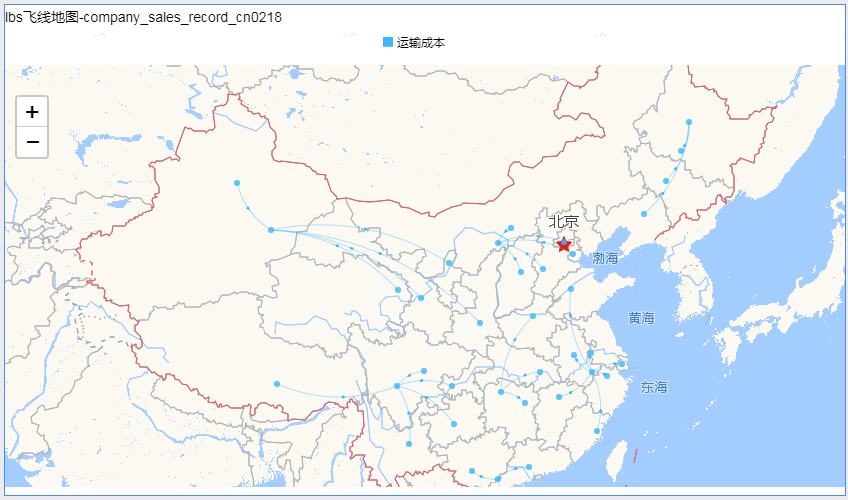

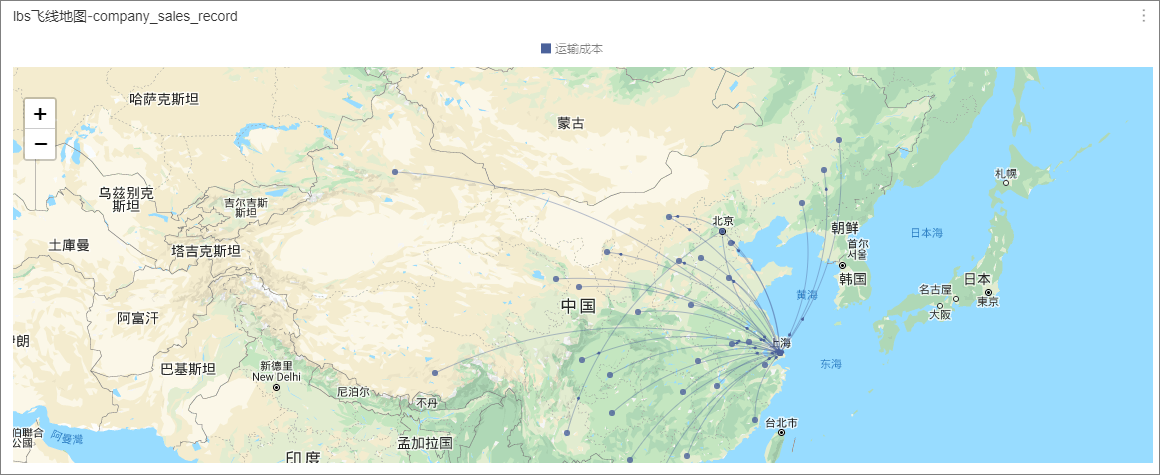

    • 底图样式支持多种样式的高德底图展示。底图

  • 飞线中,设置数据映射区间、飞线颜色、透明度、飞线粗细。

    • 数据映射区间:支持连续性区间、等分区间、自定义区间三种方式。

      说明

      当前地图已配置飞线颜色字段时,才需要配置数据映射区间。

      飞线-数据映射区间
    • 飞线颜色:支持选择序列渐变、分离渐变、自定义三种模式的颜色。

    • 透明度:设置飞线的透明度。

    • 飞线粗细:当已配置度量字段时,支持设置飞线粗细的最大最小值。

      飞线-颜色 粗细

  • 气泡中,设置是否显示气泡气泡颜色气泡形状气泡大小0值处理

    • 气泡颜色:选中显示气泡后,支持设置气泡颜色、透明度。

    • 气泡形状:支持圆形、三角形、矩形、菱形和高级设置,高级设置中可以自定义任意出发点以及到达点的形状。

      气泡颜色
    • 气泡大小:您可以拖拽改变气泡的大小。当未配置气泡大小/度量时,气泡大小只支持设置固定值,如下图①。当配置了气泡大小/度量时,气泡大小支持设置最小值及最大值,如下图②。

    • 0值处理:支持不展示、跟随数据区间变化、固定气泡大小三种选择。

      飞线-0值
  • 数据标签中,设置显示数据标签标签展示形式文字样式

    说明

    只支持显示区域名称、气泡大小/度量的值,且当气泡大小/度量的字段时,可以进行配置选择。

    飞线-数据标签
  • 图例中,设置是否显示图例、图例位置、背景色、文本样式

    飞线-图例
  • 功能配置中,勾选开启指标筛选展示,可以设置展示的指标项。image

使用限制

From/维度To/维度选择区域名称模式创建飞线地图,则地图由区域名称/维度飞线度量组成:

  • 区域名称由数据的维度决定,最多选择1个维度,且维度必须为地理字段。例如省份。

  • 飞线颜色由数据的度量决定,最多选择1个度量。例如订单金额。

  • 飞线粗细由数据的度量决定,最多选择1个度量。例如订单金额。

  • 气泡大小由数据的度量决定,至少选择1个度量,最多选择5个度量。例如运输成本和订单数量。

From/维度To/维度选择经纬度模式创建飞线地图,则地图由经纬度/维度位置标签/维度飞线度量组成:

  • 经纬度由数据的维度决定,最多选择1个经度字段和1个纬度字段。

  • 位置标签由数据的维度决定,支持字符串、地理类型的维度,选填项。

  • 飞线颜色由数据的度量决定,最多选择1个度量。例如订单金额。

  • 飞线粗细由数据的度量决定,最多选择1个度量。例如订单金额。

  • 气泡大小由数据的度量决定,至少选择1个度量,最多选择5个度量。例如运输成本和订单数量。
