指标拆解树可以方便的查看多个维度中的各个成员对整体的贡献，可以将度量值分解至一个或多个组，查看其各个类别的数据表现，图表会自动根据选定的度量 （例如销售额）进行排序。本章节为您介绍指标拆解树的概述、应用示例、配置样式和如何删除指标拆解树。

前提条件

指标拆解树概述

指标拆解树的使用场景很多，例如渠道分析、贡献分析。通过分解核心指标，来找到影响指标的关键渠道或关键成员。

指标拆解树是由分析和拆解依据组成的。拆解依据由数据的维度决定，例如区域、 省份、城市、产品名称等；分析由数据的度量决定，例如销售额、订单数量等。

注意 指标拆解树的分析（度量）最多取1个度量；拆解依据（维度）最少取1个，最多取5个维度。

指标拆解树纵向显示不超过5列，横向显示不超过50行。

指标拆解树应用示例

以下场景均以company_sales_record数据集为例。
  1. 登录Quick BI控制台。
  2. 单击工作空间 > 数据集。
  3. 在数据集管理页面，找到company_sales_record数据集，单击所在行的创建仪表板图标图标。
    说明 如果您使用的是专业版，需要您手动选择进入常规模式或者全屏模式。以下示例以常规模式为例。
  4. 在仪表板编辑页面，单击指标分解树图标。

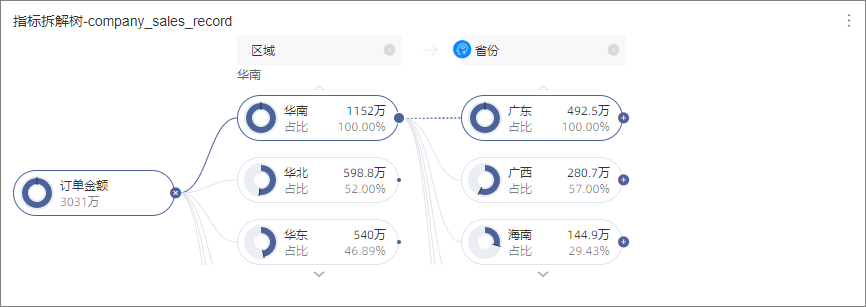

    指标拆解树的图例会自动显示在仪表板展示区。指标拆解图
  5. 在数据标签页，选择需要的维度字段和度量字段。
    • 在维度列表中，找到区域、省份和产品类型，并依次添加到分析（度量）区域。
    • 在度量列表中，找到订单金额，并添加到拆解依据（维度）区域。
    维度度量取值
    说明 请确保区域、省份字段的维度类型已经从字符串切换为了地理信息，如需了解如何切换维度字段类型，请参见字段类型切换。
  6. 单击更新，系统自动更新图表。
  7. 设置拆解项并进行指标拆解。
    1. 在指标拆解树图表编辑页面，单击添加。添加2
    2. 在选择拆解的形式。
      • 自定义拆解：显示的拆解维度为数据中添加到拆解依据的字段。用户可以根据需求自定义先拆解哪个维度。本例中支持按照区域、省份、和产品类型进行拆解。
        若选择自定义拆解，则显示如下。用户拆分
      • 智能拆解：支持贡献度高和贡献度低两种维度。AI根据选择的数据智能拆解。

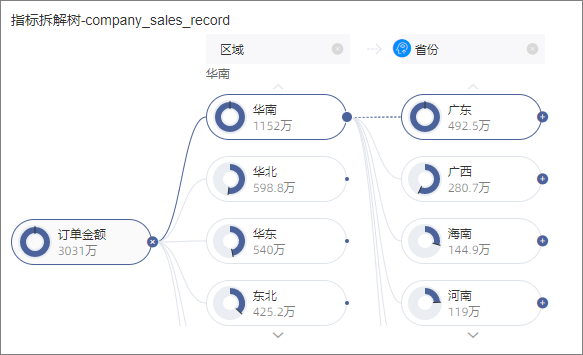

        若选择智能拆解，则显示如下。智能拆分
        说明 若您使用智能拆解（假设智能拆解路径为产品类型>省份）并保存仪表板后，该智能拆解路径会被保存。当您再次打开时，默认的拆解路径依然是产品类型>省份。如果您想要看到最新的智能推荐结果，可以继续编辑该仪表板。
    3. 修改拆解项。

      例如，本例中您需要将智能类型的省份修改为自定义类型的产品类型。

      1. 单击省份区域右侧的删除。删除
      2. 将鼠标悬浮在目标区域选择产品类型。修改

      如果您想要收起某个拆解项，单击其父节点右侧的收起即可。再次单击收起即可展开。

  8. 在样式标签页，完成样式配置，请参见配置样式。
  9. 在高级标签页，可对指标拆解树进行高级设置，如下图所示。高级设置
    配置项 名称 说明
    高级设置 自动刷新 选中该选项并设置时长后，例如，设置为5，每间隔5分钟，系统自动刷新图表数据。
    联动 设置该选项后，单击仪表板中某个图表中的某个区域或字段时，仪表板中和这个图表相关的其他图表的内容会发生联动变化。具体设置请参见联动设置与展示。
  10. 单击保存图标，保存该仪表板。

配置样式

  • 在基础信息中，可设置显示主标题/备注和展示跳转链接。
    基础配置项 配置项说明
    显示主标题/备注
    • 主标题：可以自定义饼图的主标题，建议命名为图表类型-图表名称。
    • 主标题颜色：可以设置主标题的字体颜色。
    • 备注：用于对主标题的补充说明。
    展示跳转链接 通过展示跳转链接功能，用户可以在图表界面中直接跳转至需要的报表和外部链接，实现方式简单，只需在基本信息中添加相关的显示文案和链接即可。
  • 在图表样式中，设置指标拆解树样式。图表样式
    图表配置项 配置项说明
    可视化颜色配置 给添加在分析（度量）区域的度量项的值设置颜色。
    • 正值色：设置该度量项的值为正数时的颜色。
    • 负值色：设置该度量项的值为负数时的颜色。
    可视化拆分逻辑 设置环形图中数值占比的统计方式。支持父节点、顶级节点和最高节点。
    • 父节点：当前节点中包含子节点，则该节点为父节点。
    • 顶级节点：当前节点没有父节点，则该节点为顶级节点。
    • 最高节点：当前节点为该纵列最顶端的节点，则该节点为最高节点。
  • 在功能配置中，可设置是否启动AI拆分功能。
    目前支持的AI分析类型为绝对分析。开启该功能后，显示如下。开启
    说明 绝对分析：即分析的数值的绝对值。
    • 本例中度量项为订单金额，可拆解的维度为省份（云南、西藏、贵州等）、产品类型（技术产品、家具产品、办公用品等）。
    • 如果选择贡献度高， 就根据产品类型拆解，拆解出哪个产品的订单金额最大（本例中技术产品的订单金额最大）。
    • 如果选择贡献度低， 就根据省份拆解，拆解出哪个省份的订单金额最小（本例中省份为广东的订单金额最小）。
  • 在系列设置中，可设置度量的别名、数值显示格式设置。
    图表配置项 配置项说明
    请选择系列 添加到指标拆解树（维度）和分析（度量)区域的字段均可选择。本例中，系列选择为订单金额。
    别名 显示在指标拆解树上的字段的别名。
    数值格式设置 设置数值的显示格式。支持自动适配、自定义适配和手动输入。本例中
    • 自定义格式
    • %显示为数值
    • 小数位：2
    • 选中使用千分位分隔符。

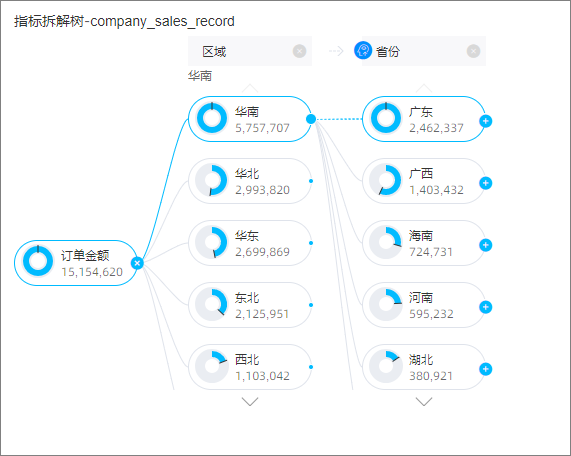

更新后图表如下图所示。指标拆解树

删除图表

如果您想删除当前图表，请参考以下步骤操作。

  1. 单击图表右上方更多图标。
  2. 选择删除，当前图表即可被删除。
