本文为您介绍瀑布图使用场景、配置样式和如何删除瀑布图。

前提条件

概述

瀑布图采用绝对值与相对值结合的方式,直观地反映出数据在不同时期或受不同因素影响下的增减变化过程,通常用于经营分析和财务分析。

瀑布图由类别轴/维度值轴/度量组成:
  • 类别轴由数据的维度决定,至少选择1个维度。例如省份和产品类型。
  • 值轴由数据的度量决定,最多选择1个度量。例如订单数量和利润金额。

应用示例

company_sales_record数据集为例,比较华东各省的运输成本比较:
  1. 登录Quick BI控制台
  2. 单击工作空间 > 数据集
  3. 在数据集管理页面,选择company_sales_record数据集,单击数据集所在行的图标。
    说明 如果您使用的是专业版,需要您手动选择进入常规模式或者全屏模式。以下示例以常规模式为例。
  4. 单击图标。

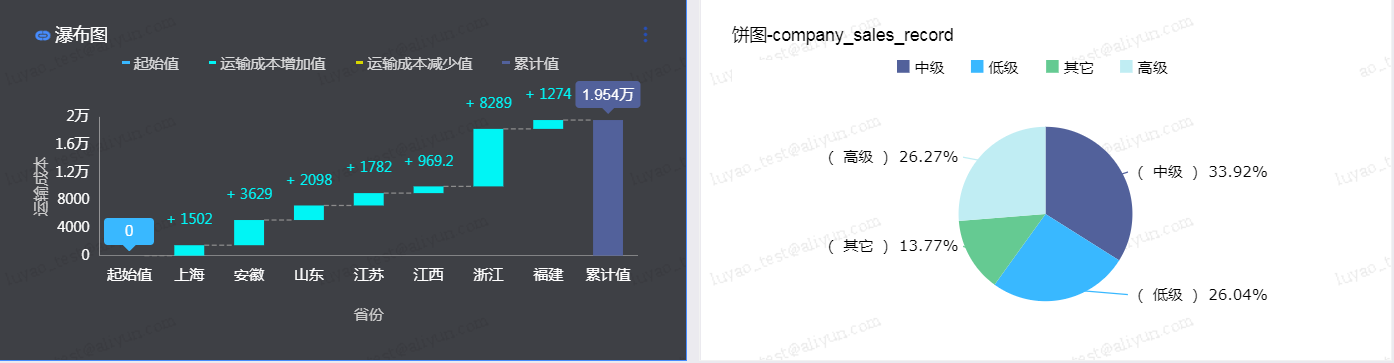

    图例会自动显示在仪表板展示区。瀑布图
  5. 数据标签页,设置图表数据。
    1. 选择需要的维度字段和度量字段,双击或拖拽至目标区域:
      • 维度列表中,找到区域,并添加到过滤器区域。
      • 维度列表中,找到省份,并添加到类别轴/维度区域。
      • 度量列表中,找到运输成本,并添加到值轴/度量区域。
      说明 请确保区域字段的维度类型已经从字符串切换为了地理信息,如需了解如何切换维度字段类型,请参见编辑地理信息维度
    2. 过滤器区域单击区域右侧的图标,设置过滤区域。
      本例中选择过滤方式按枚举筛选查询方式单选,并设置过滤条件华东1
  6. 单击更新,系统自动更新图表。更新截图

    您可以单击值轴/度量右侧的1图标,调整度量字段的别名、聚合方式和数值展示格式,请参见配置图表数据

  7. 样式标签页,更改图表的基础信息数值设置图表样式坐标轴

    请参见配置样式

  8. 高级标签页,设置图表的高级选项。
    配置项 名称 说明
    高级设置 自动刷新 设置该选项后,系统自动刷新图表数据。例如,选中该选项并设置时长为5,单位选择。则每间隔5分钟,系统自动刷新该图表。
    联动 设置该选项后,单击仪表板中某个图表中的区域或字段时,仪表板中和这个图表相关的其他图表的内容会发生联动变化。具体设置请参见联动设置与展示
    跳转 设置该选项后,单击仪表板中某个图表中的字段时,会跳转到与被单击部分相关联的报表。跳转包含参数跳转外部链接两种方式,参数跳转需结合全局参数使用。具体设置请参见跳转设置与展示
  9. 单击保存图标,保存该仪表板。

配置样式

  • 基础信息中,设置显示主标题/备注展示跳转链接
    说明 选中展示跳转链接,在链接文件中添加显示的文案,并在链接地址中填入链接URL。当您单击图表界面中的文案,可以直接跳转至需要的报表或外部链接。
  • 数值设置中,设置显示起始值显示累计值显示起始值/累计值Tips
  • 图表样式中,设置显示图表标签显示图例配色
    图表中存在较多度量时,选中显示图表标签将显示所有度量标签。显示图表标签支持智能显示全量显示两种方式:
    • 当图表中维度字段数值较多且不显示缩略轴时,智能显示将根据图表的情况显示部分数据标签。
    • 当图表中维度字段数值较少或不显示缩略轴时,全量显示将显示全部数据标签。
  • 坐标轴中,设置坐标轴。
    名称 配置项 说明
    水平轴 轴标题 设置水平轴的标题。
    单位 设置水平轴的单位。
    显示标题和单位 设置水平坐标轴上是否显示轴标题单位
    显示坐标轴 设置是否显示水平轴,包括线型、线宽和颜色。
    显示网格线 设置水平轴上是否显示网格线,包括线型、线宽和颜色。
    显示刻度线 设置水平坐标轴上是否显示刻度线。
    垂直左轴 轴标题 设置垂直左轴的标题。
    单位 设置垂直左轴的单位。
    最小值最大值 显示垂直左轴的坐标轴最值。
    说明 选中自动,表示智能显示该坐标轴的最值。清除自动后,可以手动设置该坐标轴的最值。
    自动放大数值差异 在垂直左轴上自动放大数值差异。
    说明 选中该选项时,坐标轴的最大和最小值使用实际值。
    显示标题和单位 设置垂直左轴上是否显示轴标题单位
    显示坐标轴 设置是否显示垂直左轴,包括线型、线宽和颜色。
    轴标签显示格式设置 设置轴标签显示格式。支持自动适配自定义格式手动输入
    显示轴标签 设置垂直左轴上是否显示标签。
    显示网格线 设置垂直左轴上是否显示网格线,包括线型、线宽和颜色。
    显示刻度线 设置垂直左轴上是否显示刻度线。
    说明 仅当图表样式中选中显示双Y轴时,需要配置垂直右轴,参数配置请参见垂直左轴

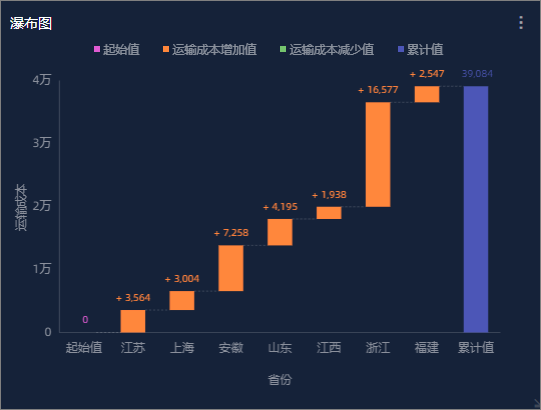

更新后,图表如下图所示。更新后

删除图表

  1. 单击图表右上方更多图标。
  2. 选择删除,当前图表即可被删除。
