本文为您介绍动态条形图的使用场景、配置样式和如何删除动态条形图。仅专业版群空间支持创建动态条形图。

前提条件

概述

动态条形图可以动态地展示出随着时间播放的TOP条数。

动态条形图由 值轴/度量类别/维度播放轴/时间维度组成:
  • 值轴由数据的度量决定,最多选择1个度量。例如订单数量。
  • 类别由数据的维度决定,最多选择1个维度。例如省份或产品类型。
  • 播放轴由数据的维度决定,只能选择1个维度,且维度必须为日期信息。例如订单日期。
1

应用示例

company_sales_record数据集为例,查看不同年份各省份的订单数量。

  1. 登录Quick BI控制台
  2. 单击工作空间 > 数据集
  3. 数据集管理页面,选择company_sales_record数据集,单击数据集所在行的新建图标。
    说明 如果您使用的是 专业版,需要您手动选择进入 常规模式全屏模式。以下示例以 常规模式为例。
  4. 单击1图标。
    动态条形图的图例会自动显示在仪表板展示区。 1
  5. 选择需要的维度字段和度量字段。
    • 度量列表中,找到订单数量,双击或拖拽至值轴/度量区域。
    • 维度列表中,找到省份,双击或拖拽至类别/维度区域。
    • 维度列表中,找到订单日期(year),双击或拖拽至播放轴/时间维度区域。
  6. 单击更新,系统自动更新图表。
    1
    • 您可以单击值轴/度量右侧的1图标,调整度量字段的别名、聚合方式和数值展示格式,请参见配置图表信息
    • 您可以单击图表上1图标,动态呈现不同年份各个省份的订单数量。
  7. 样式标签页,更改图表的基本信息图表样式功能配置坐标轴
    请参见 配置样式
  8. 高级标签页,设置图表的高级设置分析预警
    配置项 名称 说明
    高级设置 联动 设置该选项后,单击仪表板中某个图表中的区域或字段时,仪表板中和这个图表相关的其他图表的内容会发生联动变化。具体设置请参见联动设置与展示
    分析预警 辅助线 通过辅助线可以查看当前度量值与辅助线设定值之间的差异。辅助线设定值分为固定值和计算值两种。计算值包含平均值、最大值、最小值和中位数四类。具体设置请参见辅助线
  9. 单击保存,保存该仪表板。

配置样式

  • 基础信息中,设置显示主标题/备注展示跳转链接
    基础配置项 配置项说明
    显示主标题/备注
    • 主标题:可以自定义图表的主标题,建议命名为图表类型-图表名称
    • 主标题颜色:可以设置主标题的字体颜色。
    • 备注:用于对主标题的补充说明。
    展示跳转链接 通过展示跳转链接功能,您可以在图表界面中直接跳转至需要的报表和外部链接,只需在基本信息中添加相关的显示文案和链接即可。
  • 图表样式中,设置动态条形图样式。
    图表配置项 配置项说明
    维值标签展示位置 设置类别/维度的值呈现在垂直坐标轴或呈现在数据条。
    显示图表标签 设置是否展示数据标签。
    数据配色 支持配置图表的颜色。
  • 功能配置中,设置播放轴
    名称 配置项
    播放设置
    • 页面加载时自动播放:选中该选项,当加载该仪表板时,系统会自动播放动态条形图。
    • 循环播放:选中该选项,系统会循环播放该图表。
    显示当前时间 选中该选项,在图表上呈现当前年份的数据。1
  • 坐标轴中,设置坐标轴样式。
    名称 配置项 说明
    水平轴 轴标题 设置水平轴的标题。
    单位 设置水平轴的单位。
    最小值最大值 显示水平轴的坐标轴最值。
    说明 选中 自动,表示智能显示该坐标轴的最值。清除 自动后,可以手动设置该坐标轴的最值。
    自动放大数值差异 在水平轴上自动放大数值差异。
    说明 选中该选项时,坐标轴上 最小值最大值使用实际值。
    显示标题和单位 设置水平轴上是否显示轴标题单位
    垂直轴 轴标题 设置垂直轴的标题。
    单位 设置垂直轴的单位。
    显示标题和单位 设置垂直轴上是否显示轴标题单位

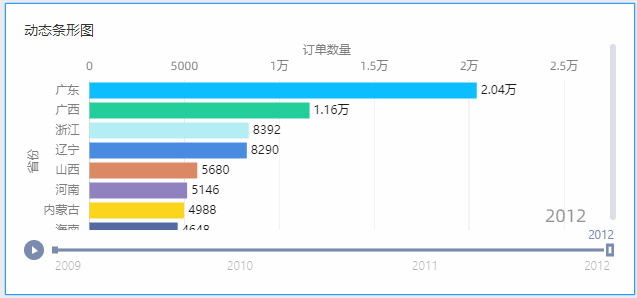

    更新后图表如下图所示。 2

删除图表

  1. 单击图表右上方更多图标。
  2. 选择删除,当前图表即可被删除。
