本文为您介绍柱图的使用场景、配置样式和如何删除柱图。

前提条件

概述

柱图可以展示每项数据在一段时间内的变化及数据间的比较情况。例如,柱图可以比较某个路口不同时间段的车流量。

线图类似,柱图由值轴/度量类别轴/维度颜色图例/维度组成:
  • 类别轴由数据的维度决定,至少选择1个维度。例如省份或产品类型。
  • 值轴由数据的度量决定,至少选择1个度量。例如订单数量和利润金额。
  • 颜色图例由数据的维度决定,只能选择1个维度。例如运输方式。
    说明 当值轴上仅有1个度量字段时,才可以启用颜色图例。

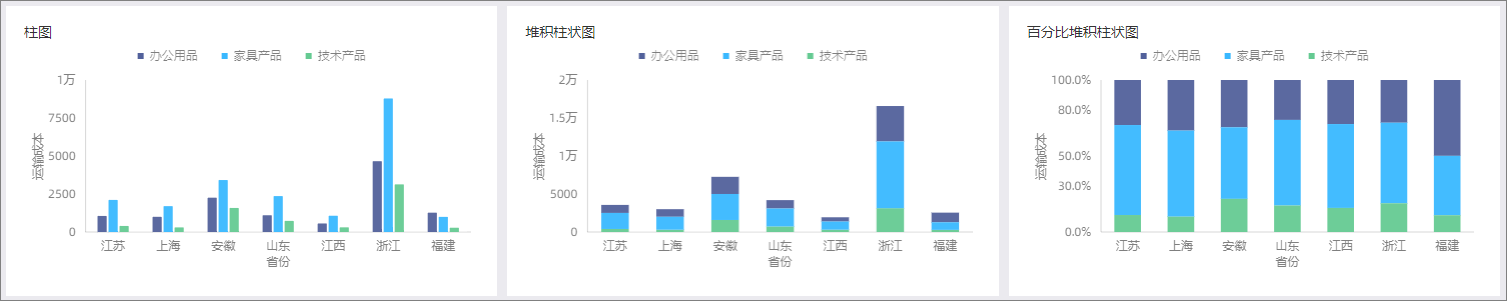

效果图

应用示例

company_sales_record数据集为例,比较华东各省不同产品的运输成本。

  1. 登录Quick BI控制台
  2. 单击工作空间 > 数据集
  3. 数据集管理页面,选择company_sales_record数据集,单击数据集所在行的新建图标。
    说明 如果您使用的是专业版,需要您手动选择进入常规模式或者全屏模式。以下示例以常规模式为例。
  4. 单击柱形图图标。

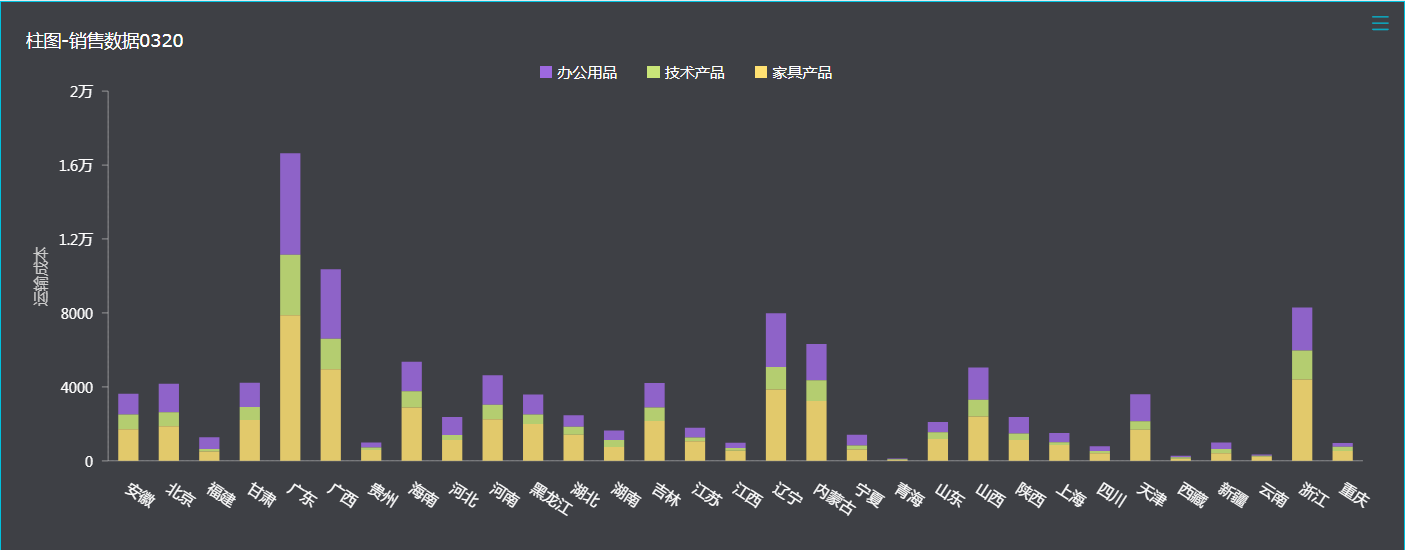

    柱图的图例会自动显示在仪表板展示区。柱图
  5. 图表设计数据页签,配置柱图数据。
    1. 选择需要的维度字段和度量字段,双击或拖拽目标区域:
      • 维度列表中,找到省份,并添加到类别轴/维度区域。
      • 维度列表中,找到产品类型,并添加到颜色图例/维度区域。
      • 维度列表中,找到区域,并添加到过滤器区域。
      • 度量列表中,找到运输成本,并添加到值轴/度量区域。
    2. 过滤器区域单击区域右侧的图标,设置过滤区域。
      本例中选择过滤方式按枚举过滤查询方式单选,并设置过滤区域华东1
  6. 单击更新,系统自动更新图表。
    更新

    您可以单击值轴/度量右侧的1图标,调整度量字段的别名、聚合方式和数值展示格式,请参见配置图表信息

  7. 样式标签页,更改图表的基础信息图表样式功能配置坐标轴系列设置
    请参见配置样式
  8. 高级标签页,设置图表的高级设置分析预警标注
    配置项 名称 说明
    高级设置 自动刷新 设置该选项后,系统自动刷新图表数据。例如,选中该选项并设置时长为5,单位选择。则每间隔5分钟,系统自动刷新该图表。
    联动 设置该选项后,单击仪表板中某个图表中的区域或字段时,仪表板中和这个图表相关的其他图表的内容会发生联动变化。具体设置请参见联动设置与展示
    跳转 设置该选项后,单击仪表板中某个图表中的字段时,会跳转到与被单击部分相关联的报表。跳转有参数跳转和外部链接两种方式,参数跳转需结合全局参数使用。具体设置请参见跳转设置与展示
    分析预警 辅助线 通过辅助线可以查看当前度量值与辅助线设定值之间的差异。辅助线设定值分为固定值和计算值两种。计算值包含平均值、最大值、最小值和中位数四类。具体设置请参见辅助线
    趋势线 通过趋势线可以展示当前数据的整体发展趋势。趋势线分为智能推荐、线性、对数、指数、多项式和幂函数六种。具体设置请参见趋势线
    预测 通过预测可以查看当前数据的发展趋势,对数据进行分析预测。具体设置请参见预测
    异常检测 通过异常检测可以查看当前数据的异常数据点。具体设置请参见异常检测
    波动分析 波动原因分析通过机器智能算法自动拆解分析核心指标波动的原因。您可以拆解维度或度量来分析波动原因。具体设置请参见波动原因分析
    说明 波动分析功能目前处于Beta版本。
    标注 - 标注用于标记图表上某个特定的维度值。具体设置请参见标注
  9. 单击保存图标,保存该仪表板。

配置样式

  • 基础信息中,设置显示主标题/备注展示跳转链接图表类型
    基础配置项 配置项说明
    显示主标题/备注
    • 主标题:可以自定义图表的主标题,建议命名为图表类型-图表名称
    • 主标题颜色:可以设置主标题的字体颜色。
    • 备注:用于对主标题的补充说明。
    展示跳转链接 通过展示跳转链接功能,您可以在图表界面中直接跳转至需要的报表和外部链接,只需在基本信息中添加相关的显示文案和链接即可。
    图表类型 支持柱图堆积柱状图百分比堆积柱状图
  • 图表样式中,更改图表样式。
    图表配置项 配置项说明
    显示图表标签 支持智能显示和全量显示。
    显示图例 支持以下五种图例呈现方式。显示图例
    显示双Y轴 设置在柱图上是否显示双Y坐标轴。
    说明 选中该选项,则在坐标轴区域会出现垂直右轴
    坐标轴
    堆积百分比堆积 设置柱图上的呈现样式。
    图 1. 堆积
    堆积
    图 2. 百分比堆积
    百分比堆积
  • 功能配置中,设置显示缩略轴显示缩略轴
  • 坐标轴中,设置坐标轴样式。
    名称 配置项 说明
    水平轴 轴标题 设置水平轴的标题。
    单位 设置水平轴的单位。
    显示标题和单位 设置水平坐标轴上是否显示轴标题单位
    显示坐标轴 设置是否显示水平轴,包括线型、线宽和颜色。
    显示轴标签 设置水平轴上是否显示标签。
    显示网格线 设置水平轴上是否显示网格线,包括线型、线宽和颜色。
    显示刻度线 设置水平坐标轴上是否显示刻度线。
    垂直左轴 轴标题 设置垂直左轴的标题。
    单位 设置垂直左轴的单位。
    最小值最大值 在柱图上显示垂直左轴的坐标轴最值。
    说明 选中自动,表示智能显示该坐标轴的最值。清除自动后,可以手动设置该坐标轴的最值。
    自动放大数值差异 在垂直左轴上自动放大数值差异。
    说明 选中该选项时,坐标轴的最大和最小值使用实际值。
    显示标题和单位 设置垂直左轴上是否显示轴标题单位
    显示坐标轴 设置是否显示垂直左轴,包括线型、线宽和颜色。
    轴标签显示格式设置 设置轴标签显示格式。支持自动适配自定义格式手动输入
    说明 您也可以在数据页面中,批量设置度量的显示格式。请参见配置图表信息
    显示轴标签 设置垂直左轴上是否显示标签。
    显示网格线 设置垂直左轴上是否显示网格线,包括线型、线宽和颜色。
    显示刻度线 设置垂直左轴上是否刻度线。
    说明 仅当图表样式中选中显示双Y轴时,需要配置垂直右轴,参数配置请参见垂直左轴
  • 系列设置中,设置系列样式。
    说明 仅当启用颜色图例/维度时,才需要在系列设置中设置别名坐标轴数值显示格式设置
    图表配置项 配置项说明
    请选择系列 添加到颜色图例/维度区域的维度项均可选择。
    别名 显示在柱图上的维度项的别名。
    坐标轴 支持默认、主轴和从轴三种坐标轴。
    显示图表标签 设置是否显示图表标签,包括标签颜色。
    显示最值 显示柱图上最大值和最小值的标签。
    样式 更改柱图上最值和最值标签的颜色。
    数值格式设置 设置数值的显示格式。支持自动适配、自定义适配和手动输入。
    更新后图表如下所示。柱图

删除图表

  1. 单击图表右上方更多图标。
  2. 选择删除,当前图表即可被删除。
