本章节为您介绍矩形树图的应用场景、配置样式和如何删除矩形树图。

前提条件

概述

矩形树图用于描述考察对象之间数据指标的相对占比关系。

矩形树图由色块标签/维度色块大小/度量组成:
  • 色块标签由数据的维度决定,最多选择1个维度。例如产品包箱。
  • 色块大小由数据的度量决定,最多选择1个度量。例如运输成本。

应用示例

company_sales_record数据集为例,比较各类产品的订单数量:

  1. 登录Quick BI控制台
  2. 单击工作空间 > 数据集
  3. 数据集管理页面,选择company_sales_record数据集,单击数据集所在行的创建仪表板图标图标。
    说明 如果您使用的是专业版,需要您手动选择进入常规模式全屏模式。以下示例以常规模式为例。
  4. 单击图标。

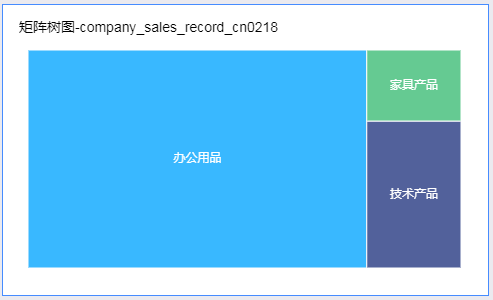

    矩形树图的图例会自动显示在仪表板展示区。矩阵树图
  5. 数据标签页,选择需要的维度字段和度量字段:
    • 维度列表中,找到产品类型,依次双击或拖拽至色块标签/维度区域。
    • 度量列表中,找到订单数量,依次双击或拖拽至色块大小/度量区域。
  6. 单击更新,系统自动更新图表。更新

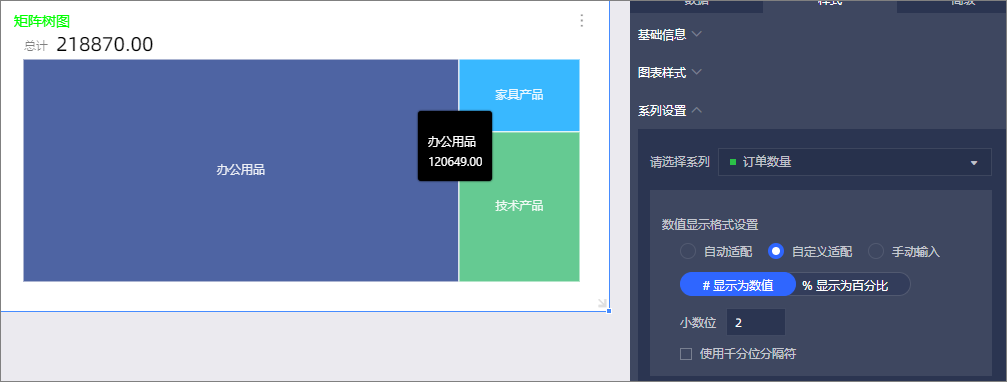

    您可以单击色块大小/度量右侧的1图标,调整度量的别名、聚合方式和数值展示格式,请参见配置图表信息

  7. 样式标签页,更改图表的基础信息样式配置

    请参见配置样式

  8. 高级标签页,设置图表的高级选项。
    配置项 名称 说明
    高级设置 自动刷新 设置该选项后,系统自动刷新图表数据。例如,选中该选项并设置时长为5,单位选择。则每间隔5分钟,系统自动刷新该图表。
    联动 设置该选项后,单击仪表板中某个图表中的区域或字段时,仪表板中和这个图表相关的其他图表的内容会发生联动变化。具体设置请参见联动设置与展示
    跳转 设置该选项后,单击仪表板中某个图表中的字段时,会跳转到与被单击部分相关联的报表。跳转有参数跳转和外部链接两种方式,参数跳转需结合全局参数使用。具体设置请参见跳转设置与展示
  9. 单击保存图标,保存该仪表板。

配置样式

  • 基础信息中,设置显示主标题/备注展示跳转链接
    基础配置项 配置项说明
    显示主标题/备注
    • 主标题:可以自定义图表的主标题,建议命名为图表类型-图表名称
    • 1:可以设置主标题的字体颜色。
    • 备注:用于对主标题的补充说明。
    展示跳转链接 通过展示跳转链接功能,您可以在图表界面中直接跳转至需要的报表和外部链接,只需在基本信息中添加相关的显示文案和链接即可。
    链接
  • 样式配置中,设置显示标签显示总计矩形树图配色
    图表配置项 配置项说明
    显示标签 支持显示的标签有百分比度量。您可以同时选中一个或多个标签。

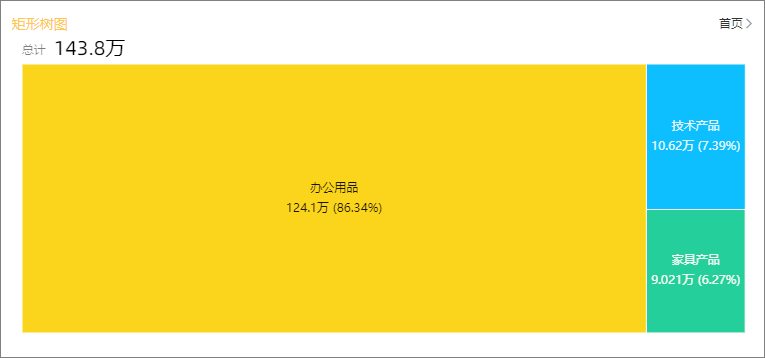

    显示总计 可以统计度量项的总和,并呈现在图表中。2
    矩形树图配色 可以给矩形树图区块自定义颜色。2

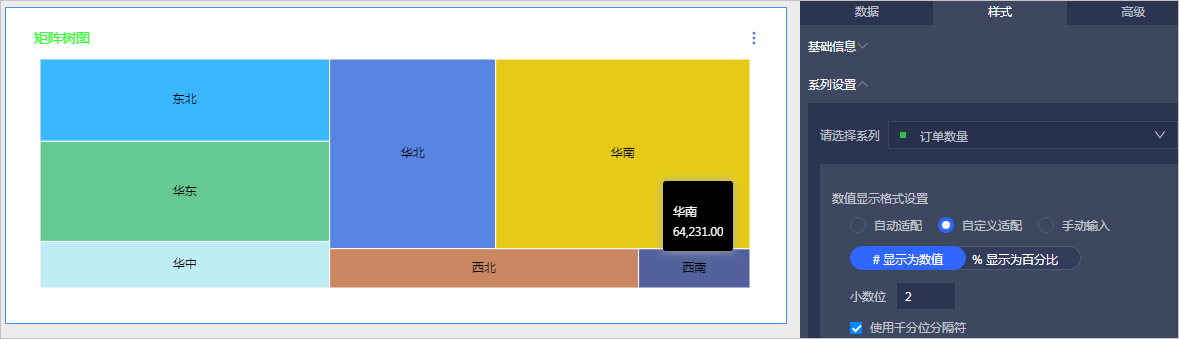

更新后图表如下。效果图

删除图表

  1. 单击图表右上方更多图标。
  2. 选择删除,当前图表即可被删除。
