指标趋势图

使用限制

为确保指标趋势图的正常使用，请注意以下前提条件和配置限制。

• 前提条件：已创建仪表板，请参见新建仪表板。

• 字段配置限制：

  指标趋势图由指标/度量和日期/维度组成：

  • 日期由数据的维度决定，只能选择1个维度。例如订单日期（day）。

  • 值指标由数据的度量决定，至少选择1个度量。例如订单数量和订单金额。

图表概述

优势简介

• 计算能力：一键配置高级计算同环比。

• 可视化效果：显示图标LOGO、自定义背景、字体大小、颜色等。

• 备注能力：可自定义文字或指标等备注信息，可自定义跳转外链路径，实现数据与其他系统之间的交互。

使用场景

多用于某时间段指标数据及趋势等场景，可通过指标的变化快速判断是否有经营异常。

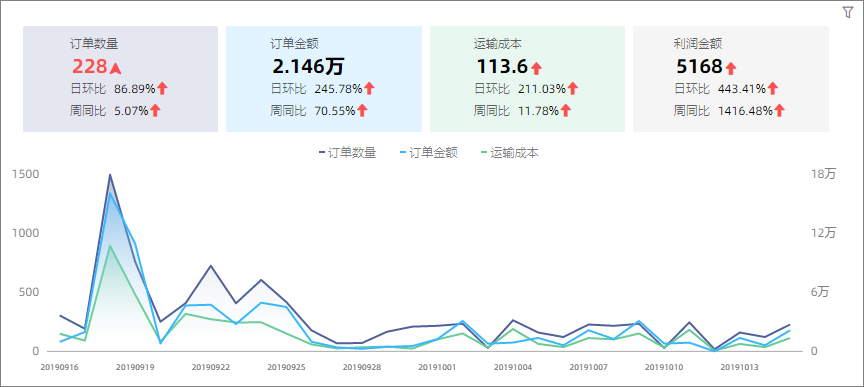

效果图示例

图表数据配置

1. 在字段页签，选择需要的维度字段和度量字段：

   • 在维度列表中，找到订单日期（day），双击或拖动至日期/维度区域。

   • 在度量列表中，找到订单数量，订单金额，运输成本和利润金额，依次双击或拖动至指标/度量区域。

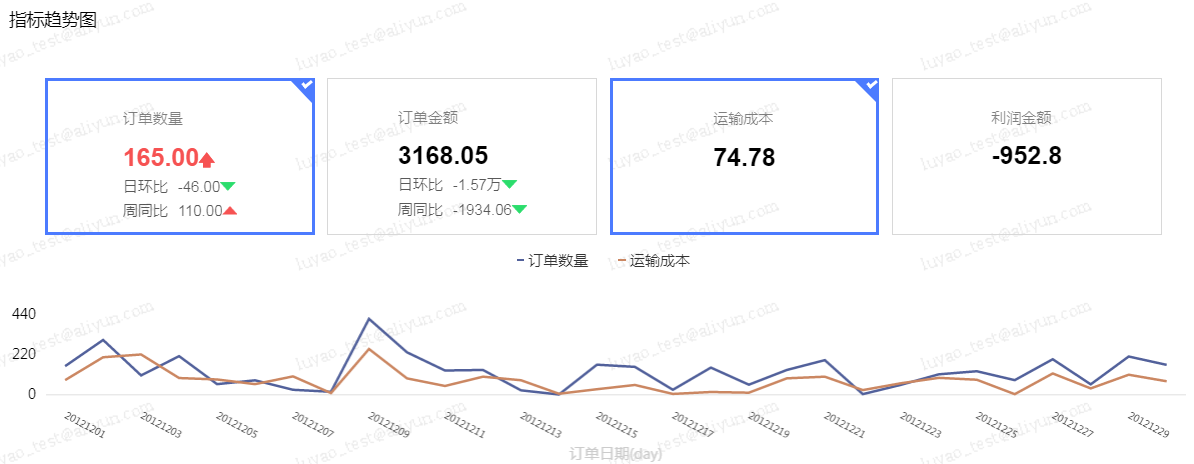

2. 选择指标默认取值并单击更新，系统自动更新图表。

   • 最新日期数据：表示指标卡显示的数值为当前选取的时间区间内，最新时间点的数据。

     若您选择最新日期数据，则指标卡的数值为最后一天（20161230）的数据。



   • 阶段性汇总数据：表示指标卡显示的数值为区间汇总的数据。

     若您选择阶段性汇总数据，则指标卡的数值为区间（20161201~20161230）汇总的数据。



图表样式配置

下面为您介绍指标趋势图的样式配置。

图表类型

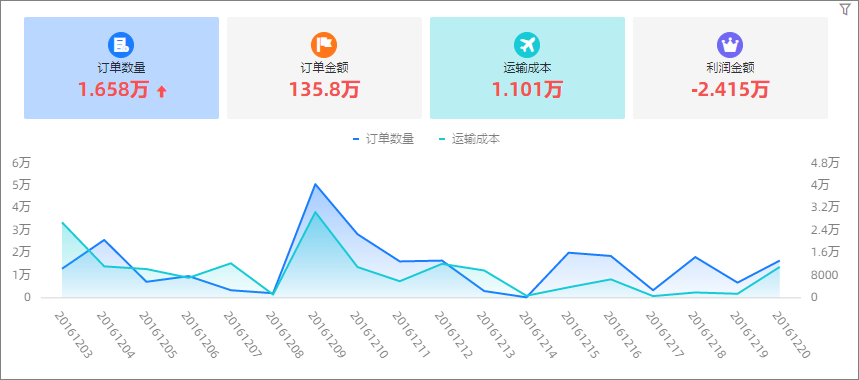

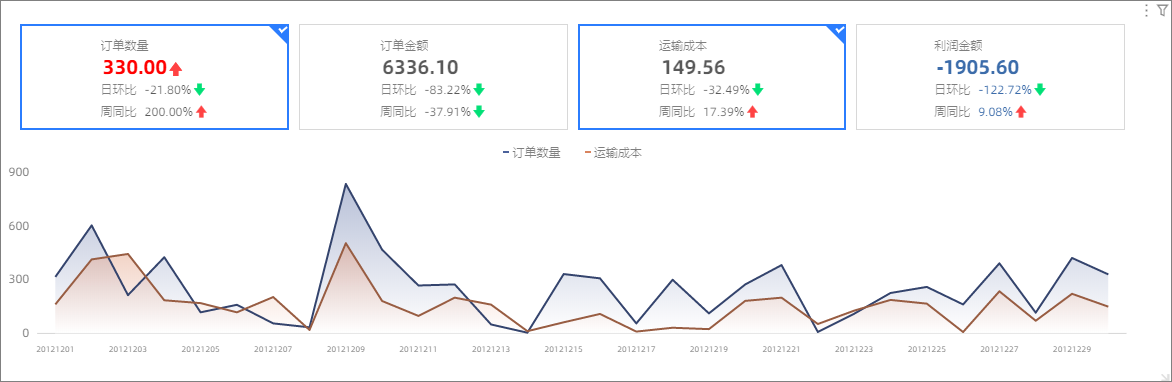

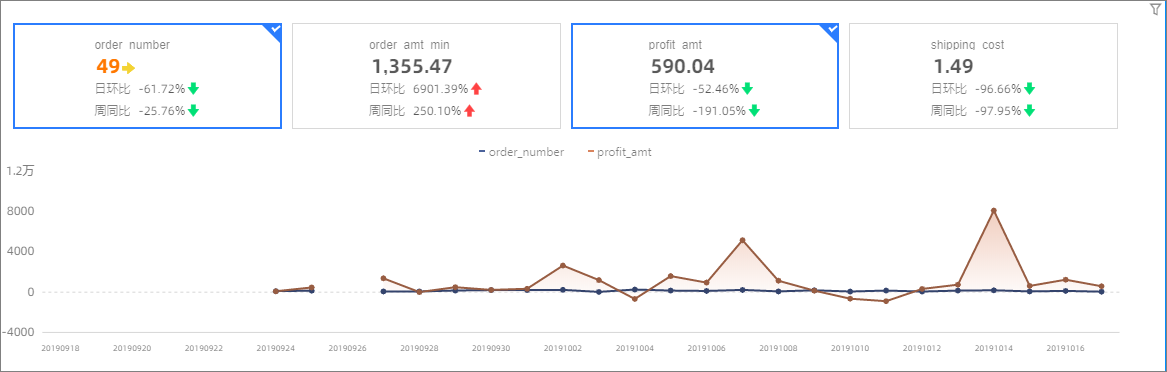

选择图表的布局类型，图表类型决定了指标趋势图中指标块和趋势图的排列方式，支持以下三种类型。

指标

在指标页签下设置图表中的指标配置。

• 快捷布局

  设置图表中主指标与副指标间的排列布局，例如副指标为各指标对应的年环比，此时需要设置各指标及其年环比在Tab标签中的布局样式。当不开启副指标时，此处将为控制指标名称与数值之间的排列布局。

  布局类型	效果图示
  主副1
  主副2
  主副3
  主副4
  主副5
  主副6
  主副7

• 指标布局

  在指标布局中设置指标块的布局样式，不同图表布局类型可设置的配置项不同。

  • 当图表类型选择指标Tab趋势图时，可进行以下配置。

    配置项	说明
    指标与趋势图关联交互	支持单选和多选。 单选：表示只能显示一个度量指标趋势图。 多选：表示可以同时显示多个度量指标趋势图。
    指标块组展示形式	当图表中存在多个度量指标，导致界面无法显示完全所有指标块时，您可以设置通过左右滑动以滑动展示其他指标，或者通过换行平铺直接展示所有指标。同时，您也可以设置指标趋势图上每行指标块的个数。
    背景色	设置指标块的背景颜色模式，指标块的颜色将跟随趋势图配色变化。支持透亮效果和纯色风格两种方式。 透亮效果：在趋势图配色上增加透明度。 纯色风格：与趋势图配色保持一致。
    指标块间距	设置各指标块之间的距离大小。
    指标块高度	通过定义指标内容与指标块间的距离来调整指标块高度。

  • 当图表类型选择小趋势图上下/小趋势图左右时，可进行以下配置。

    配置项	说明
    指标块组展示形式	支持设置指标趋势图上每行指标块的个数。
    指标块分隔	设置各指标块间的分隔模式，支持不分隔、分割线分隔或背景填充。
    分割线颜色	当指标块分隔选择分割线时，支持设置分割线的颜色。
    背景色	当指标块分隔选择背景填充时，您可以设置背景的颜色，支持将所有指标块背景设置为统一的单色，或通过多色模式使背景颜色跟随趋势图的颜色配置变化。
    指标块间距	设置各指标块间的距离。

• 指标内容

  在指标内容配置项中，设置指标块中内容的位置及显示方式、字号样式、指标修饰图样式。

  配置项	说明
  主副指标布局	设置主指标与副指标之间的排列方式，支持上下排列、左右排列。
  名称与数值位置	当主副指标布局为上下排列时，支持配置指标名称与数值的位置排列方式。
  内容在指标块中位置	设置内容在指标块中展示的位置： 当指标布局为上下排列时，支持选择横向居左、横向居中、横向居右。 当指标布局为左右排列时，支持选择两端撑开、居左跟随。
  内容对齐方式	设置指标块中文字的对齐方式，支持左对齐、居中对齐、右对齐。
  指标值行间距	支持适中和紧凑两种方式。
  字段描述图标	支持使用素材并设置字段描述的颜色。
  空值处理	选中后，当单粒度查询时间无数据时，指标卡将展示为“-”。
  显示主指标名称	设置是否在指标块中展示主指标的名称。
  字号设置	选择是否开启字号设置，开启后支持设置主指标名称和主指标数值的字体大小、颜色、粗体、斜体。
  指标修饰图	选择是否显示主指标修饰图，选择显示后即可设置修饰的样式，支持进行以下设置。 修饰图位置：支持在横向布局上设置左侧、上方、右侧、名称左侧；在纵向布局上设置居于顶部、居中或底部。 圆形样式：支持透亮、纯色、无背景。 圆角：设置修饰图标的圆角值。 与指标距离：设置指标修饰图与指标间的距离大小。 图标大小：选中后支持自定义设置指标修饰图的大小。 修饰图类型：支持素材和图片字段两种方式。 仅当数据集中包含图片字段时，且字段类型为图片类型（）时，才能使用图片字段，请参见图片维度在指标看板中的应用。 选择素材时，您可以使用素材图标和自定义上传本地图片，支持为每个度量指标单独指定素材样式。 说明 仅支持PNG、JPG、GIF格式的图片，最大1M。

• 副指标

  在副指标配置项中，开启副指标并对其内容、布局样式等进行配置。

  配置内容	说明
  对比指标选择	开启副指标展示，在下拉列表中选择需要配置副指标对比的度量字段。
  副指标内容	配置副指标对比的具体内容，系统将根据您在日期/维度中配置的日期字段粒度，自动生成相应的同环比选项，例如：当日期字段类型为day时，支持选择日环比、周同比、月同比等。 您可以在此： 点击选项前的勾选图标，选择需要展示的副指标内容。最多支持配置2个指标。 点击新增字段，在新增字段弹窗中，自定义配置需要对比展示的副指标内容，及其聚合方式、显示格式、条件格式、辅助趋势图等信息。 单击图标，即可对各指标进行拖动排序，以调整指标在图表中的展示顺序。 点击图标，在副指标内容设置弹窗中调整当前指标的显示格式、条件格式、辅助趋势图等信息。
  配置同步至其他对比指标	选择需要同步使用当前副指标配置的度量字段。
  副指标位置	设置副指标的位置，支持设置副指标位置在主指标下方或独立区块。当设置为独立区块时，您还可以设置副指标与主指标之间的间距大小。
  指标间排列	当存在多个副指标时，您可以设置副指标的排列方式，支持纵向或横向排列。 当选择纵向排列时，可以配置副指标名称与数值的对齐方式。 当选择横向排列时，可以配置每行固定展示的副指标个数、副指标名称与数值的布局样式、位置及对齐方式。
  指标块分隔	设置是否在副指标间显示分隔线及背景，同时支持自定义分隔线和背景的颜色。
  显示副指标名称	设置是否需要显示副指标的名称。
  设置副指标字体样式	设置副指标的字体格式及颜色。

• 系列设置

  在系列设置中，选择指标系列设置标记点、数据标签、最值以及指标数据前后缀。



  配置项	说明
  请选择字段	选择需要进行设置的字段，此处可选到的字段为添加到指标/度量区域中的度量项。
  显示标记点	设置是否显示趋势图中的标记点，支持选择标记点样式。
  线条样式	设置趋势图中线条的样式及粗细。 说明 仅趋势图的可视化图表类型为线图、面积图时，支持配置。
  显示数据标签	选择是否显示数据标签，并设置标签的颜色、位置。
  显示最值	设置是否显示图表上最大值和最小值的标签。
  指标数据值前后缀	设置图表上指标数据值前后缀，及前后缀文本的样式。

• 条件格式

  在条件格式中，设置度量数据的条件格式。



  图表配置项	配置项说明
  请选择字段	选择需要配置条件格式的度量字段，添加到指标/度量区域的度量项均可选择。 在样式配置完成后，当不再需要使用某几个已配置的条件格式时，您也可以在此通过点击字段面板右下角批量清除格式操作，在待选列表中选择需要清除的条件格式后，点击确定完成格式清除。
  快捷样式	从系统提供的样式中，设置当前度量字段的标记图标或字体显示颜色。 对比：支持选择与0对比、与均值对比。 颜色翻转：以与0对比为例，小于0为红色，大于0为绿色，翻转后变成小于0为绿色，大于0为红色。 清空：当不再需要使用某一已设置的快捷样式时，点击清空即可移除该样式。
  自定义样式	除了系统提供的快捷样式外，您还可以按需为当前度量字段配置自定义样式。 文本在文本页签下，设定让当前度量字段文本显示为高亮色的条件规则，支持基于其他字段的值配置当前字段的条件规则。 图标在图标页签下，设定当前度量字段的图标标记规则，支持基于其他字段的值配置当前字段的标记规则。
  同步样式到	同步当前的条件格式到其他度量指标中。
  图标位置及大小	设置条件格式图标在指标块中的位置以及大小。

趋势图

在趋势图页签下，选中开启趋势图并设置图表中趋势图的配置。

• 绘图区域

  在绘图区域中，设置可视化图表切换、配色设置等。

  配置项	说明
  可视化图表切换	支持线图、面积图、柱图相互切换。
  配色设置	设置指标的整体配色方案，支持根据实际需求为每个指标设置指定的颜色。
  线条类型 （线图/面积图场景）	支持曲线、直线。
  线条样式 （线图/面积图场景）	设置线条的线型及粗细。
  显示标记点 （线图场景）	设置是否显示标记点、自定义标记点的形状。
  空值处理 （线图/面积图的场景）	支持设置直接跨过、置为0，不断开和线条断开三种方式。
  日期区间设定	默认为30天。

• 坐标轴

  在坐标轴中，设置X轴、左/右Y轴的样式。



  名称	配置项	说明
  显示双Y轴		设置是否显示双Y轴。
  X轴	显示X轴	设置是否显示X轴。
  	显示标题和单位	设置X坐标轴上是否显示轴标题和单位。
  	显示轴标签	设置X轴上是否显示标签。
  	显示刻度线	设置X轴上是否显示刻度线。
  	显示坐标轴	设置显示坐标轴样式，包括线型、线宽和颜色。
  	显示网络线	设置X轴上是否显示网格线，包括线型、线宽和颜色。
  左Y轴	显示左Y轴	设置是否显示左Y轴。
  	Y轴刻度翻转	您可以设置翻转Y轴刻度值。
  	显示标题和单位	设置是否显示轴标题和单位。
  	显示轴标签	设置左Y轴上是否显示标签。
  	显示刻度线	设置左Y轴上是否显示刻度线。
  	最大值、最小值	当且仅当趋势图类型为展示趋势图时，支持配置最大值、最小值； 当且仅当自定义的最大值大于数据本身的最大值，最小值小于数据本身的最小值时，自定义最值可用，否则不生效。 说明 选中自动，表示智能显示该坐标轴的最值。清除自动后，可以手动设置该坐标轴的最值。
  	显示坐标轴	设置是否显示左Y轴，包括线型、线宽和颜色。
  	轴标签显示格式设置	设置轴标签显示格式。支持自动适配、自定义格式和手动输入。 当您给指标配置了度量单位，展示该指标时希望对应的纵坐标轴标签与其度量单位格式相同。您可以选择显示格式设置为自动适配，同时勾选单选时，跟随度量数据格式配置项。
  	显示网络线	设置左Y轴上是否显示网格线，包括线型、线宽和颜色。
  	轴值范围与间隔	支持自动与手动设置左Y轴标签与刻度范围的最大值/最小值。 支持设置自定义间隔按步长或按等分数量

  说明

  仅当选中显示双Y轴时，需要配置右Y轴，参数配置同左Y轴。

• 图例

  在图例配置项中，设置图例的位置以及文本样式。

• 数据标签

  在数据标签配置项中，设置标签显示样式。



  图表配置项	配置项说明
  全量显示	勾选后，数据标签将全量显示。
  文本	设置标签文本样式。

• 工具提示

  在工具提示中，设置提示内容展示方式、以及背景色文本样式。



  说明

  • 仅当指标布局->指标与趋势图关联交互开启多选时，内容里才支持按总计和占比，当展示方式为按单数据点时，支持占比；当展示方式为按维值时，支持总计和占比。



  • 仅当开启副指标展示时，内容里才支持勾选副指标。



  • 切换到移动端布局，支持控制移动端的工具提示是否展示。

• 辅助展示

  在辅助展示中，设置是否开启缩略轴。

通用

在通用页签下设置图表中的通用配置。

• 标题与卡片

  图表通用的样式配置请参见配置图表标题区。

• 辅助展示

  在辅助展示中，设置开启指标筛选展示并选择默认选中的Tab页。



图表分析配置

后续步骤

• 当其他人需要查看仪表板时，您可以分享仪表板给特定的人，请参见分享仪表板。

• 当您需要制作复杂的带导航菜单，用于专题类分析时，可以将创建好的仪表板集成到数据门户，请参见创建PC端数据门户。

常见问题

1. 指标趋势图和指标看板有什么区别？

答：指标看板主要用于静态展示关键指标的当前值或汇总值，强调数值本身。而指标趋势图不仅展示指标数值（最新值或阶段汇总值），还必须结合一个时间维度来展示该指标随时间变化的趋势，更侧重于动态变化和趋势分析。

2. 我想在指标卡片上同时看到销售额的数值以及它相比上个月的变化率，如何实现？

答：您可以通过配置“副指标”来实现。在分析页签下找到副指标设置，首先开启副指标展示，并在对比指标选择中选中销售额。然后在副指标内容里，勾选系统自动生成的月环比选项（如果您的日期维度支持月粒度对比），或者点击新增字段来自定义计算变化率。您还可以设置副指标的显示位置和字体样式。

3. 图表数据配置中的“最新日期数据”和“阶段性汇总数据”有什么不同？

答： “最新日期数据”是指指标卡片上显示的数值是您所选时间范围内的最后一个数据点的值。例如，如果时间范围是12月1日至12月30日，它会显示12月30日当天的数据。“阶段性汇总数据”是指指标卡片上显示的数值是整个时间范围（12月1日至12月30日）内数据的聚合结果，例如总和、平均值等（具体取决于您度量字段的默认聚合方式）。

4. 如何将趋势图从默认的线图改成柱状图？

答：在样式配置页签下，找到趋势图设置区域。如果您的趋势图类型选择的是展示趋势图，那么在该区域内会有一个可视化图表切换的选项，您可以在这里选择柱图来改变主趋势图的显示类型。如果选择的是指标带小趋势图，则小趋势通常是线图或面积图，不支持直接切换为柱状图。
